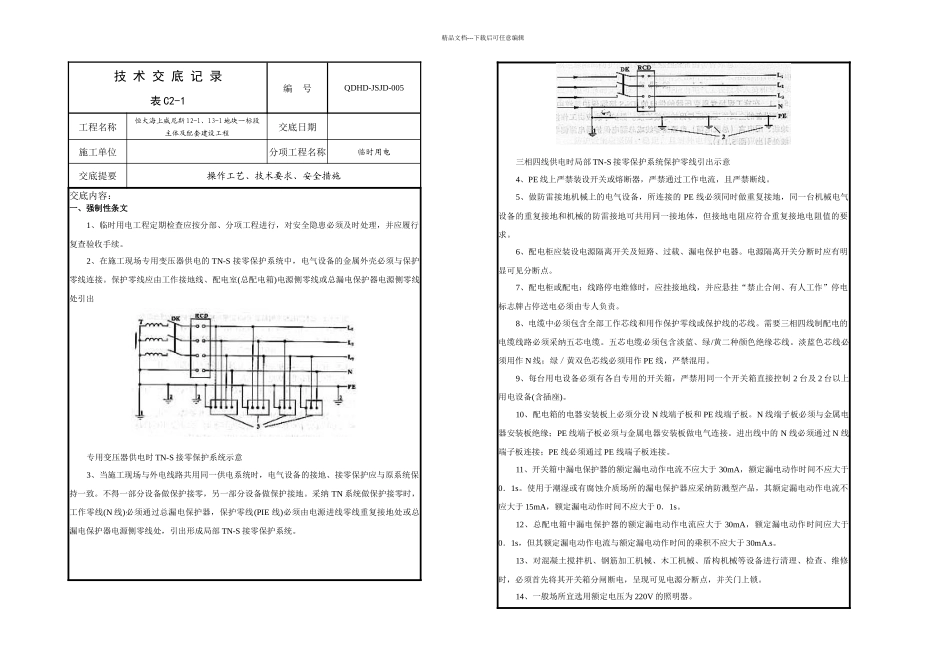

精品文档---下载后可任意编辑技 术 交 底 记 录表 C2-1编 号QDHD-JSJD-005工程名称恒大海上威尼斯 12-1、13-1 地块一标段主体及配套建设工程交底日期施工单位分项工程名称临时用电交底提要操作工艺、技术要求、安全措施交底内容： 一、强制性条文1、临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。2、在施工现场专用变压器供电的 TN-S 接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出专用变压器供电时 TN-S 接零保护系统示意3、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。采纳 TN 系统做保护接零时，工作零线(N 线)必须通过总漏电保护器，保护零线(PIE 线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部 TN-S 接零保护系统。三相四线供电时局部 TN-S 接零保护系统保护零线引出示意4、PE 线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。5、做防雷接地机械上的电气设备，所连接的 PE 线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。6、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。7、配电柜或配电：线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌占停送电必须由专人负责。8、电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采纳五芯电缆。五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作 N 线；绿／黄双色芯线必须用作 PE 线，严禁混用。9、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制 2 台及 2 台以上用电设备(含插座)。10、配电箱的电器安装板上必须分设 N 线端子板和 PE 线端子板。N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的 N 线必须通过 N 线端子板连接；PE 线必须通过 PE 线端子板连接。11、开关箱中漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电动作时间不应大于0．1s。使用于潮湿或有腐蚀介质场所的...
