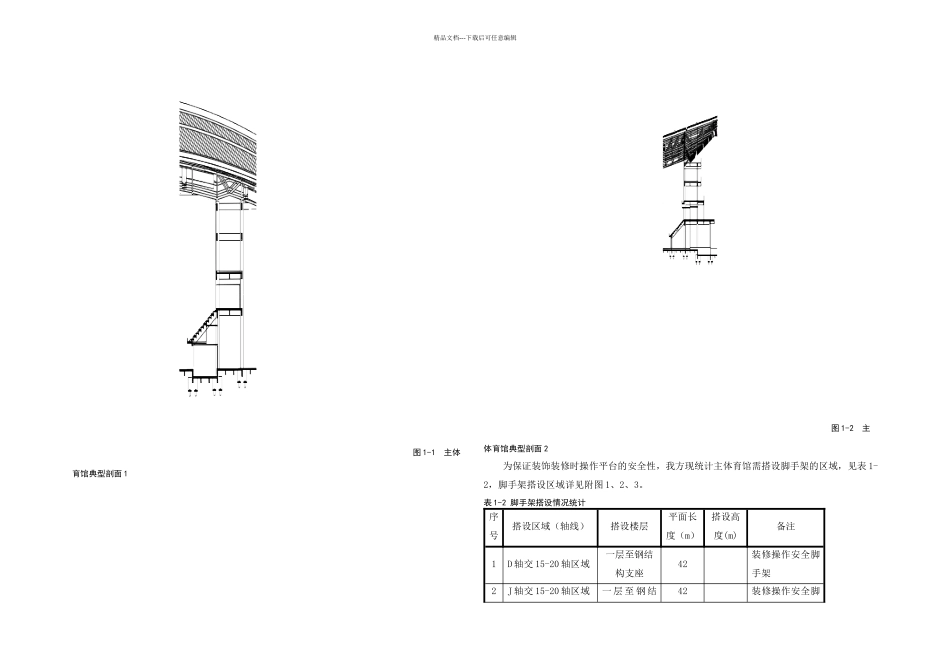

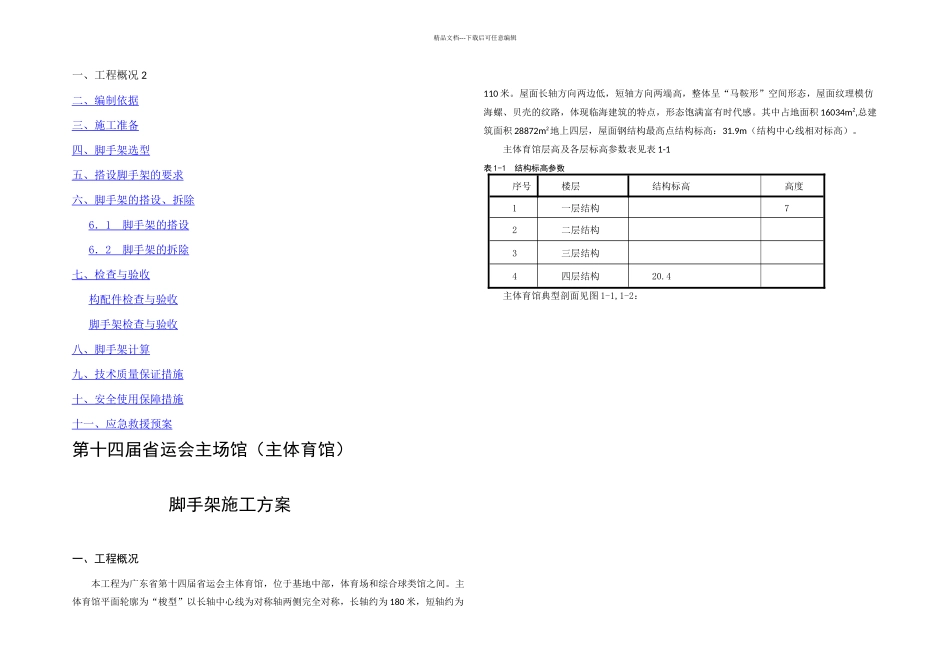

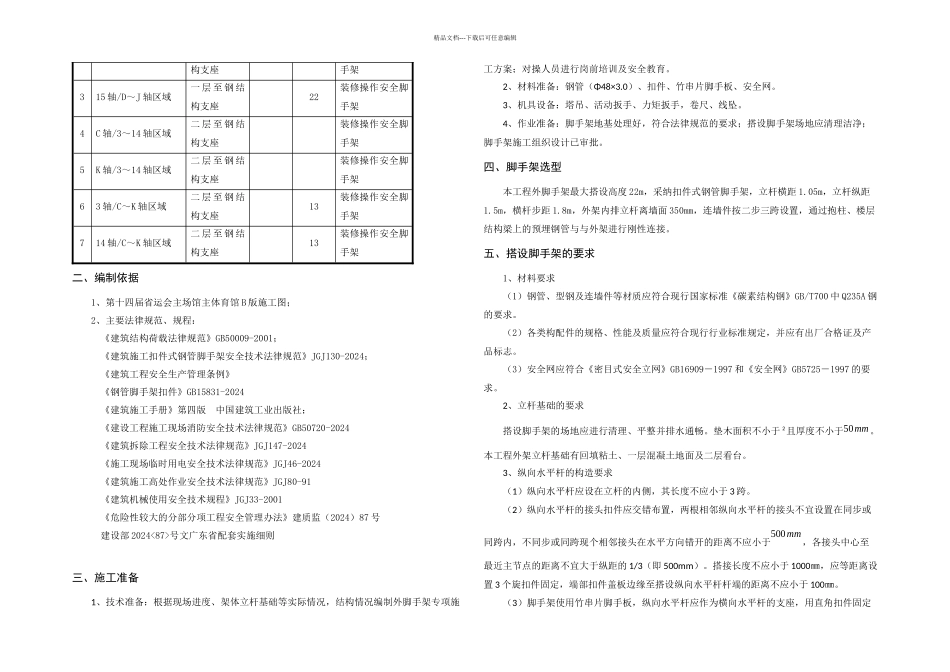

精品文档---下载后可任意编辑一、工程概况 2二、编制依据 三、施工准备 四、脚手架选型 五、搭设脚手架的要求 六、脚手架的搭设、拆除 6 ． 1 脚手架的搭设 6 ． 2 脚手架的拆除 七、检查与验收 构配件检查与验收 脚手架检查与验收 八、脚手架计算 九、技术质量保证措施 十、安全使用保障措施 十一、应急救援预案 第十四届省运会主场馆（主体育馆）脚手架施工方案一、工程概况本工程为广东省第十四届省运会主体育馆，位于基地中部，体育场和综合球类馆之间。主体育馆平面轮廓为“梭型”以长轴中心线为对称轴两侧完全对称，长轴约为 180 米，短轴约为110 米。屋面长轴方向两边低，短轴方向两端高，整体呈“马鞍形”空间形态，屋面纹理模仿海螺、贝壳的纹路，体现临海建筑的特点，形态饱满富有时代感。其中占地面积 16034m2,总建筑面积 28872m2地上四层，屋面钢结构最高点结构标高：31.9m（结构中心线相对标高）。主体育馆层高及各层标高参数表见表 1-1表 1-1 结构标高参数序号楼层结构标高高度1一层结构72二层结构3三层结构4四层结构20.4主体育馆典型剖面见图 1-1,1-2：精品文档---下载后可任意编辑图 1-1 主体育馆典型剖面 1图 1-2 主体育馆典型剖面 2为保证装饰装修时操作平台的安全性，我方现统计主体育馆需搭设脚手架的区域，见表 1-2，脚手架搭设区域详见附图 1、2、3。表 1-2 脚手架搭设情况统计序号搭设区域（轴线）搭设楼层平面长度（m）搭设高度(m)备注1D 轴交 15-20 轴区域一层至钢结构支座42装修操作安全脚手架2J 轴交 15-20 轴区域一 层 至 钢 结42装修操作安全脚精品文档---下载后可任意编辑构支座手架315 轴/D～J 轴区域一 层 至 钢 结构支座22装修操作安全脚手架4C 轴/3～14 轴区域二 层 至 钢 结构支座装修操作安全脚手架5K 轴/3～14 轴区域二 层 至 钢 结构支座装修操作安全脚手架63 轴/C～K 轴区域二 层 至 钢 结构支座13装修操作安全脚手架714 轴/C～K 轴区域二 层 至 钢 结构支座13装修操作安全脚手架二、编制依据1、第十四届省运会主场馆主体育馆 B 版施工图；2、主要法律规范、规程：《建筑结构荷载法律规范》GB50009-2001；《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024；《建筑工程安全生产管理条例》《钢管脚手架扣件》GB15831-2024《建筑施工手册》第四版 中国建筑工业出版社；《建设工程施工现场消防安全技术法律规范...
