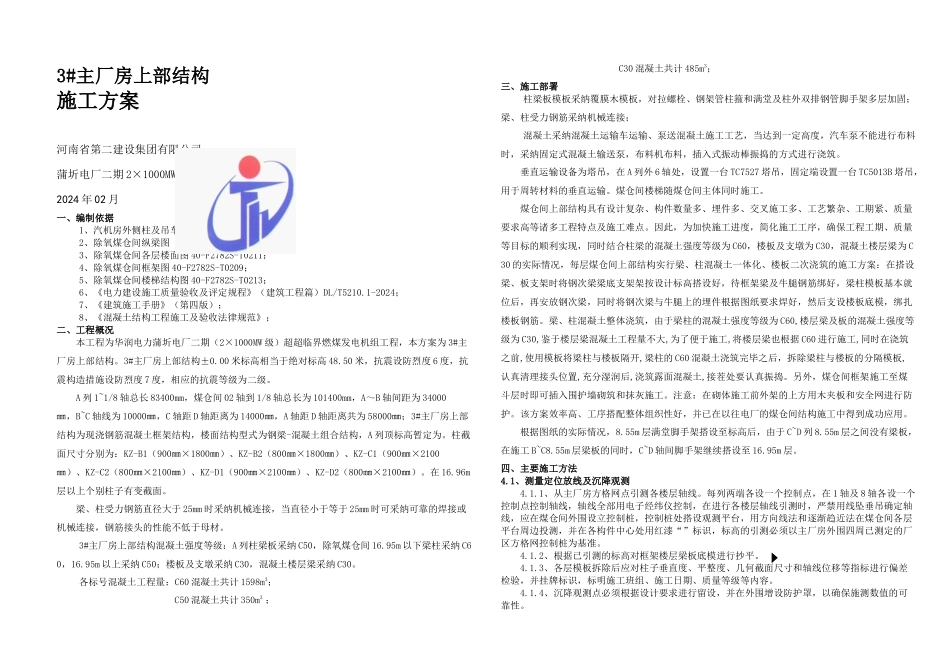

3#主厂房上部结构施工方案河南省第二建设集团有限公司蒲圻电厂二期 2×1000MW 工程项目经理部2024 年 02 月一、编制依据1、汽机房外侧柱及吊车梁图 40-F2782S-T0208；2、除氧煤仓间纵梁图 40-F2782S-T0210；3、除氧煤仓间各层楼面图 40-F2782S-T0211；4、除氧煤仓间框架图 40-F2782S-T0209；5、除氧煤仓间楼梯结构图 40-F2782S-T0213；6、《电力建设施工质量验收及评定规程》（建筑工程篇）DL/T5210.1-2024；7、《建筑施工手册》（第四版）；8、《混凝土结构工程施工及验收法律规范》；二、工程概况本工程为华润电力蒲圻电厂二期（2×1000MW 级）超超临界燃煤发电机组工程，本方案为 3#主厂房上部结构。3#主厂房上部结构±0.00 米标高相当于绝对标高 48.50 米，抗震设防烈度 6 度，抗震构造措施设防烈度 7 度，相应的抗震等级为二级。A 列 1~1/8 轴总长 83400mm，煤仓间 02 轴到 1/8 轴总长为 101400mm，A～B 轴间距为 34000㎜，B~C 轴线为 10000㎜，C 轴距 D 轴距离为 14000㎜，A 轴距 D 轴距离共为 58000㎜；3#主厂房上部结构为现浇钢筋混凝土框架结构，楼面结构型式为钢梁-混凝土组合结构，A 列顶标高暂定为。柱截面尺寸分别为：KZ-B1（900㎜×1800㎜）、KZ-B2（800㎜×1800㎜）、KZ-C1（900㎜×2100㎜）、KZ-C2（800㎜×2100㎜）、KZ-D1（900㎜×2100㎜）、KZ-D2（800㎜×2100㎜）。在 16.96m层以上个别柱子有变截面。梁、柱受力钢筋直径大于 25mm 时采纳机械连接，当直径小于等于 25mm 时可采纳可靠的焊接或机械连接，钢筋接头的性能不低于母材。3#主厂房上部结构混凝土强度等级：A 列柱梁板采纳 C50，除氧煤仓间 16.95m 以下梁柱采纳 C60，16.95m 以上采纳 C50；楼板及支墩采纳 C30，混凝土楼层梁采纳 C30。各标号混凝土工程量：C60 混凝土共计 1598m3；C50 混凝土共计 350m3 ；C30 混凝土共计 485m3；三、施工部署柱梁板模板采纳覆膜木模板，对拉螺栓、钢架管柱箍和满堂及柱外双排钢管脚手架多层加固；梁、柱受力钢筋采纳机械连接；混凝土采纳混凝土运输车运输、泵送混凝土施工工艺，当达到一定高度，汽车泵不能进行布料时，采纳固定式混凝土输送泵，布料机布料，插入式振动棒振捣的方式进行浇筑。垂直运输设备为塔吊，在 A 列外 6 轴处，设置一台 TC7527 塔吊，固定端设置一台 TC5013B 塔吊，用于周转材料的垂直运输。煤仓间楼梯随煤仓间主体同时施工。煤仓间上部...
