主桥变箱梁挂篮悬浇法施工方案

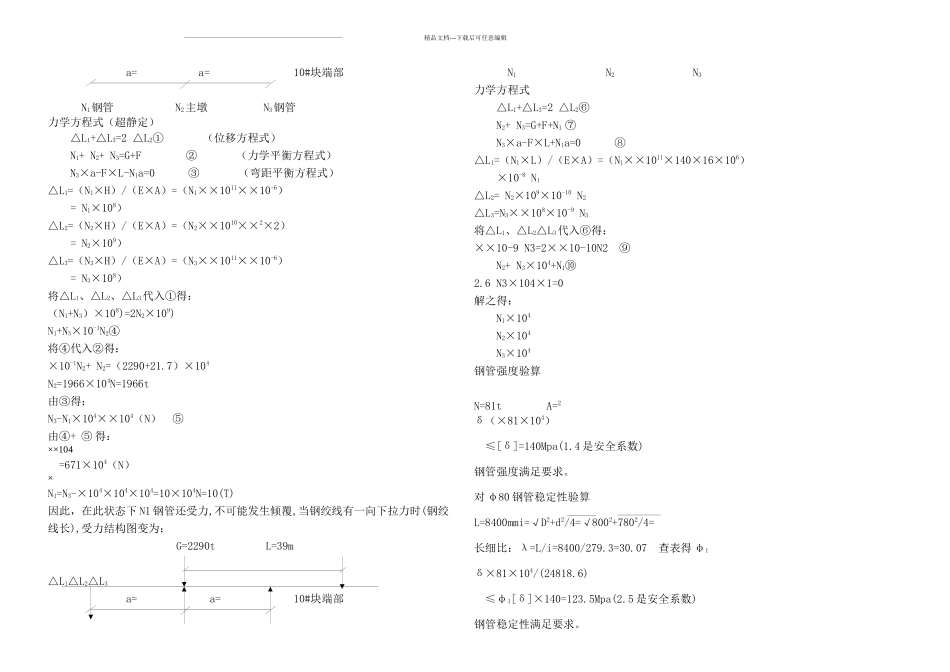

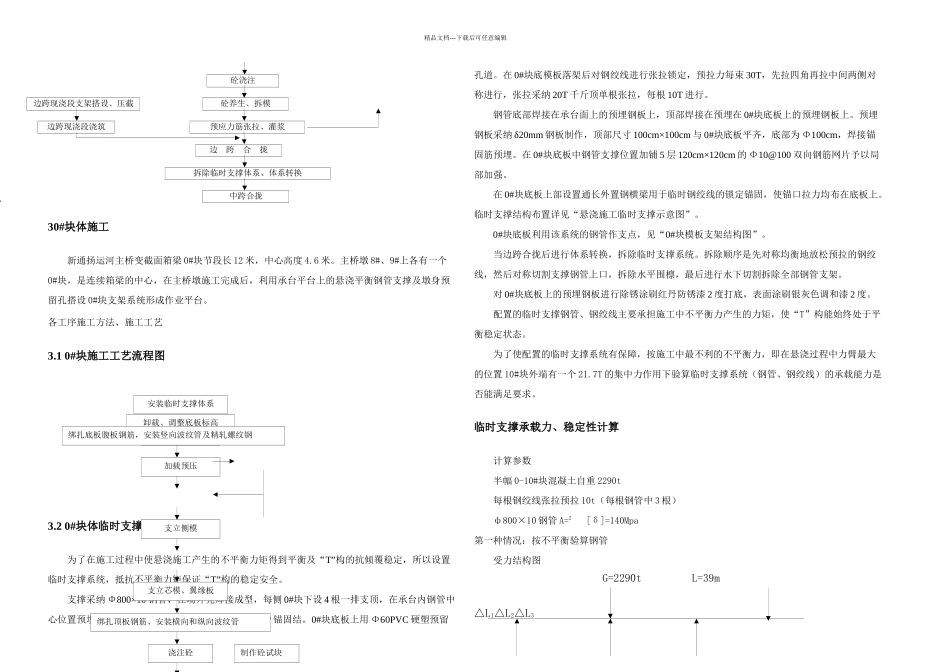

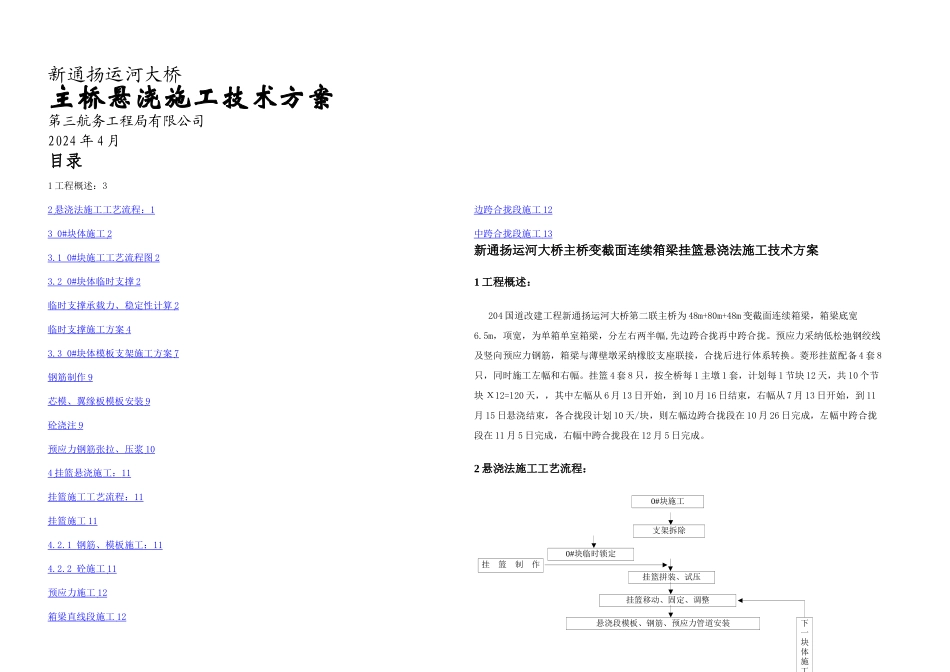

新通扬运河大桥主桥悬浇施工技术方案第三航务工程局有限公司2024 年 4 月目录1 工程概述：32 悬浇法施工工艺流程： 1 3 0# 块体施工 2 3.1 0# 块施工工艺流程图 2 3.2 0# 块体临时支撑 2 临时支撑承载力、稳定性计算 2 临时支撑施工方案 4 3.3 0# 块体模板支架施工方案 7 钢筋制作 9 芯模、翼缘板模板安装 9 砼浇注 9 预应力钢筋张拉、压浆 10 4 挂篮悬浇施工： 11 挂篮施工工艺流程： 11 挂篮施工 11 4.2.1 钢筋、模板施工： 11 4.2.2 砼施工 11 预应力施工 12 箱梁直线段施工 12 边跨合拢段施工 12 中跨合拢段施工 13 新通扬运河大桥主桥变截面连续箱梁挂篮悬浇法施工技术方案1 工程概述：204 国道改建工程新通扬运河大桥第二联主桥为 48m+80m+48m 变截面连续箱梁，箱梁底宽6.5m，项宽，为单箱单室箱梁，分左右两半幅,先边跨合拢再中跨合拢。预应力采纳低松弛钢绞线及竖向预应力钢筋，箱梁与薄壁墩采纳橡胶支座联接，合拢后进行体系转换。菱形挂蓝配备 4 套 8只，同时施工左幅和右幅。挂篮 4 套 8 只，按全桥每 1 主墩 1 套，计划每 1 节块 12 天，共 10 个节块 Х12=120 天，，其中左幅从 6 月 13 日开始，到 10 月 16 日结束，右幅从 7 月 13 日开始，到 11月 15 日悬浇结束，各合拢段计划 10 天/块，则左幅边跨合拢段在 10 月 26 日完成，左幅中跨合拢段在 11 月 5 日完成，右幅中跨合拢段在 12 月 5 日完成。2 悬浇法施工工艺流程：挂 篮 制 作0#块施工支架拆除0#块临时锁定挂篮拼装、试压、挂篮移动、固定、调整悬浇段模板、钢筋、预应力管道安装下一块体施工精品文档---下载后可任意编辑30#块体施工新通扬运河主桥变截面箱梁 0#块节段长 12 米，中心高度 4.6 米。主桥墩 8#、9#上各有一个0#块，是连续箱梁的中心，在主桥墩施工完成后，利用承台平台上的悬浇平衡钢管支撑及墩身预留孔搭设 0#块支架系统形成作业平台。各工序施工方法、施工工艺3.1 0#块施工工艺流程图3.2 0#块体临时支撑为了在施工过程中使悬浇施工产生的不平衡力矩得到平衡及“T”构的抗倾覆稳定，所以设置临时支撑系统，抵抗不平衡力矩保证“T”构的稳定安全。支撑采纳 Φ800×10 钢管，在场外先焊接成型，每侧 0#块下设 4 根一排支顶，在承台内钢管中心位置预埋了 Φ15.24 钢绞线，锚固长度 120cm，用 P 锚固结。0#块底板上用 Φ6...
