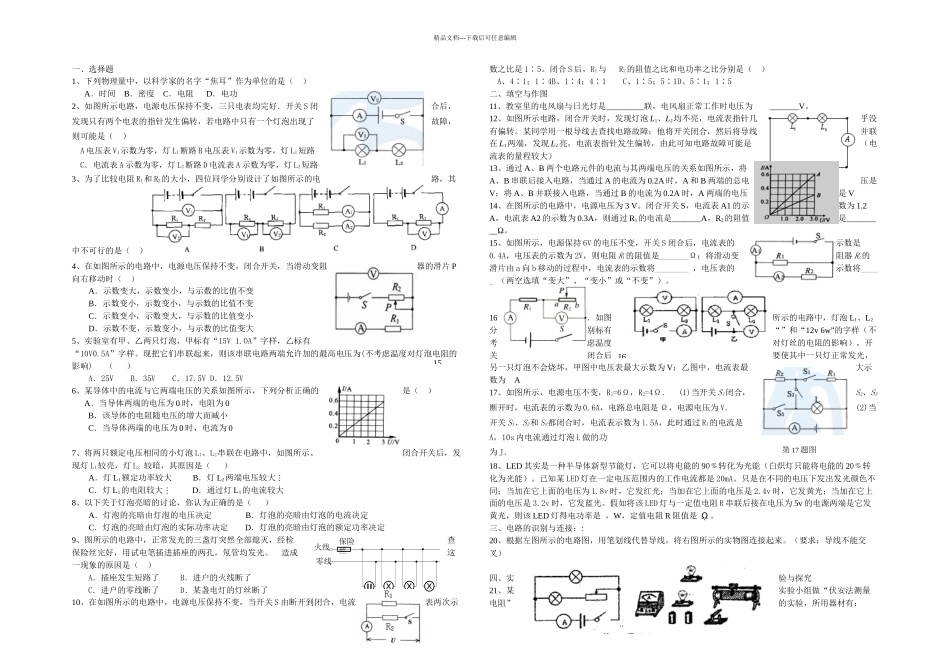

火线零线保险丝第 17 题图精品文档---下载后可任意编辑一、选择题1、下列物理量中，以科学家的名字“焦耳”作为单位的是（ ）A．时间 B．密度 C．电阻 D．电功2、如图所示电路，电源电压保持不变，三只电表均完好．开关 S 闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（ ） A 电压表 V1示数为零，灯 L1断路 B 电压表 V1示数为零，灯 L1短路 C．电流表 A 示数为零，灯 L2断路 D 电流表 A 示数为零，灯 L2短路3、为了比较电阻 R1和 R2的大小，四位同学分别设计了如图所示的电 路，其中不可行的是（ ）4、在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻 器的滑片 P向右移动时（ ）A．示数变大，示数变小，与示数的比值不变B．示数变小，示数变小，与示数的比值不变C．示数变小，示数变大，与示数的比值变小D．示数不变，示数变小，与示数的比值变大5、实验室有甲、乙两只灯泡，甲标有“15V 1.OA”字样，乙标有“10V0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （ ）A．25V B．35V C．17.5V D．12.5V6、某导体中的电流与它两端电压的关系如图所示，下列分析正确的 是（ ）A．当导体两端的电压为 0 时，电阻为 0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为 0 时，电流为 07、将两只额定电压相同的小灯泡 L1、L2串联在电路中，如图所示。 闭合开关后，发现灯 L1较亮，灯 L2 较暗，其原因是（ ）A．灯 L1额定功率较大 B．灯 L2两端电压较大C．灯 L1的电阻较大 D．通过灯 L1的电流较大8、以下关于灯泡亮暗的讨论，你认为正确的是（ ）A．灯泡的亮暗由灯泡的电压决定 B．灯泡的亮暗由灯泡的电流决定C．灯泡的亮暗由灯泡的实际功率决定 D．灯泡的亮暗由灯泡的额定功率决定9、图所示的电路中，正常发光的三盏灯突然全部熄灭，经检 查保险丝完好，用试电笔插进插座的两孔，氖管均发光。 造成这一现象的原因是（ ）A．插座发生短路了 B．进户的火线断了C．进户的零线断了 D．某盏电灯的灯丝断了10、在如图所示的电路中，电源电压保持不变，当开关 S 由断开到闭合，电流表两次示数之比是 1∶5。闭合 S 后，R1与 R2的阻值之比和电功率之比分别是（ ）A、4∶1；1∶4B、1∶4；4∶1 C、1∶5；5∶1D、5∶1；1∶5二、填空与作图11、教室里的电风扇与日光灯是__...
