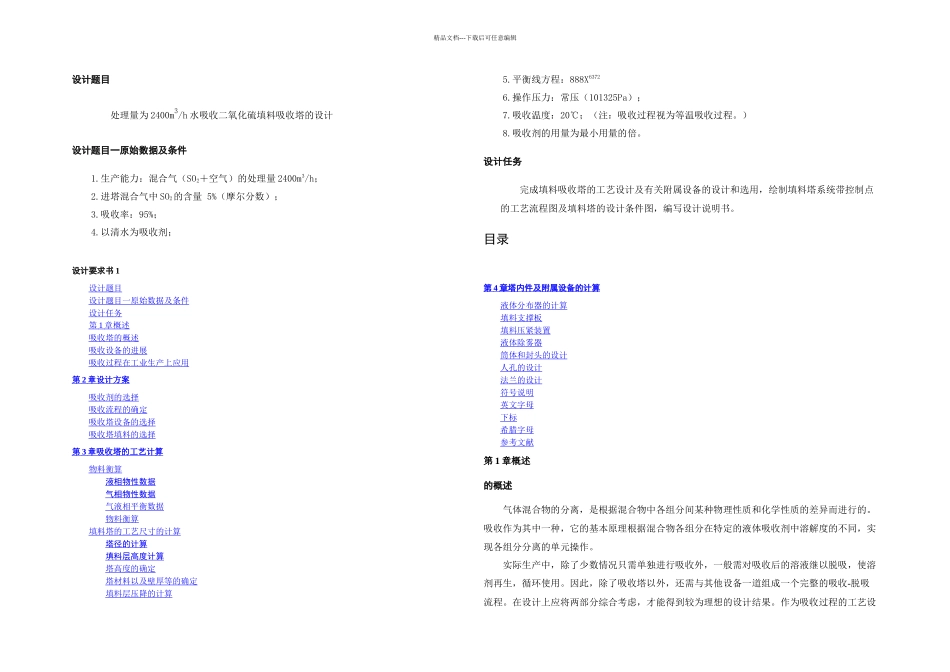

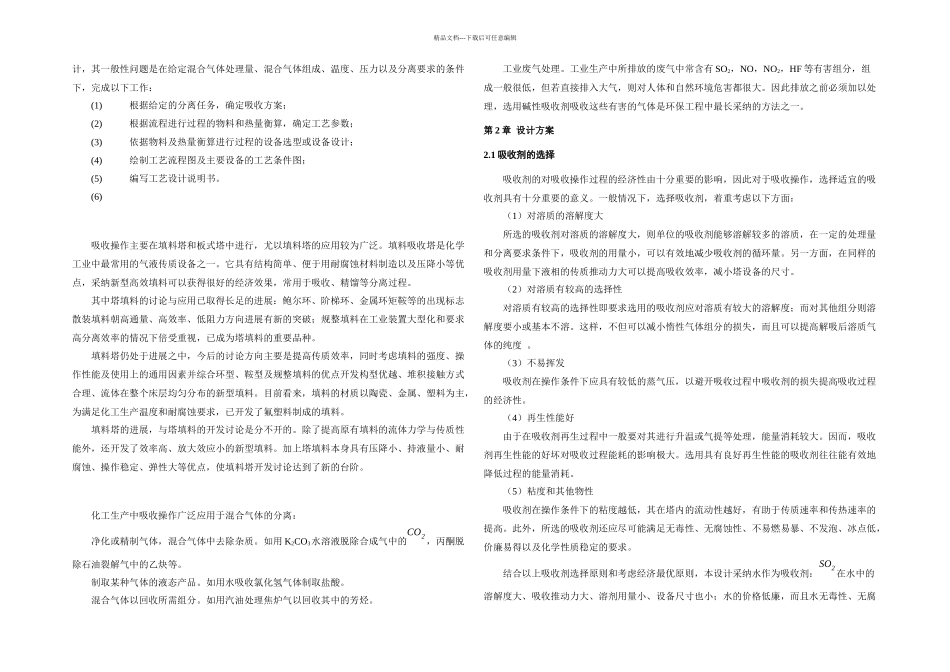

精品文档---下载后可任意编辑设计题目处理量为 2400m3/h 水吸收二氧化硫填料吸收塔的设计设计题目一原始数据及条件1.生产能力：混合气（SO2＋空气）的处理量 2400m3/h；2.进塔混合气中 SO2的含量 5%（摩尔分数）；3.吸收率：95%；4.以清水为吸收剂；5.平衡线方程：888X63726.操作压力：常压（101325Pa）；7.吸收温度：20℃；（注：吸收过程视为等温吸收过程。）8.吸收剂的用量为最小用量的倍。设计任务完成填料吸收塔的工艺设计及有关附属设备的设计和选用，绘制填料塔系统带控制点的工艺流程图及填料塔的设计条件图，编写设计说明书。目录设计要求书 1设计题目 设计题目一原始数据及条件 设计任务 第 1 章概述 吸收塔的概述 吸收设备的进展 吸收过程在工业生产上应用 第 2 章设计方案 吸收剂的选择 吸收流程的确定 吸收塔设备的选择 吸收塔填料的选择 第 3 章吸收塔的工艺计算 物料衡算 液相物性数据 气相物性数据 气液相平衡数据 物料衡算 填料塔的工艺尺寸的计算 塔径的计算 填料层高度计算 塔高度的确定 塔材料以及壁厚等的确定 填料层压降的计算 第 4 章塔内件及附属设备的计算 液体分布器的计算 填料支撑板 填料压紧装置 液体除雾器 筒体和封头的设计 人孔的设计 法兰的设计 符号说明 英文字母 下标 希腊字母 参考文献 第 1 章概述的概述气体混合物的分离，是根据混合物中各组分间某种物理性质和化学性质的差异而进行的。吸收作为其中一种，它的基本原理根据混合物各组分在特定的液体吸收剂中溶解度的不同，实现各组分分离的单元操作。实际生产中，除了少数情况只需单独进行吸收外，一般需对吸收后的溶液继以脱吸，使溶剂再生，循环使用。因此，除了吸收塔以外，还需与其他设备一道组成一个完整的吸收-脱吸流程。在设计上应将两部分综合考虑，才能得到较为理想的设计结果。作为吸收过程的工艺设精品文档---下载后可任意编辑计，其一般性问题是在给定混合气体处理量、混合气体组成、温度、压力以及分离要求的条件下，完成以下工作：(1)根据给定的分离任务，确定吸收方案；(2)根据流程进行过程的物料和热量衡算，确定工艺参数；(3)依据物料及热量衡算进行过程的设备选型或设备设计；(4)绘制工艺流程图及主要设备的工艺条件图；(5)编写工艺设计说明书。(6)吸收操作主要在填料塔和板式塔中进行，尤以填料塔的应用较为广泛。填料吸收塔是化学工业中最常用的气液传质设备之一。它具有结构简...
