二氧化碳气体保护焊焊接作业指导书

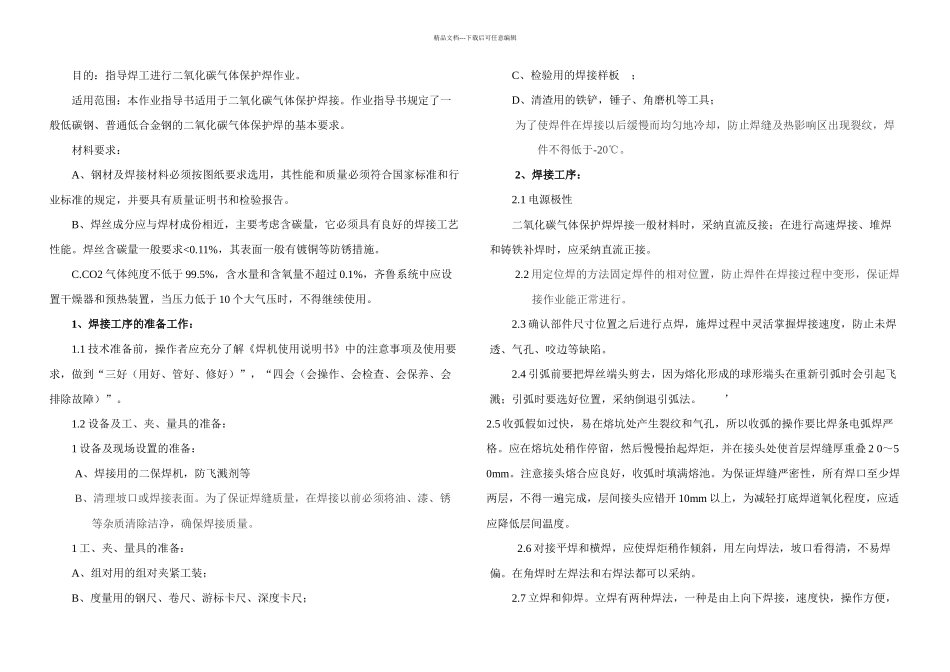

精品文档---下载后可任意编辑目的：指导焊工进行二氧化碳气体保护焊作业。适用范围：本作业指导书适用于二氧化碳气体保护焊接。作业指导书规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。材料要求：A、钢材及焊接材料必须按图纸要求选用，其性能和质量必须符合国家标准和行业标准的规定，并要具有质量证明书和检验报告。B、焊丝成分应与焊材成份相近，主要考虑含碳量，它必须具有良好的焊接工艺性能。焊丝含碳量一般要求<0.11%，其表面一般有镀铜等防锈措施。C.CO2 气体纯度不低于 99.5%，含水量和含氧量不超过 0.1%，齐鲁系统中应设置干燥器和预热装置，当压力低于 10 个大气压时，不得继续使用。1、焊接工序的准备工作：1.1 技术准备前，操作者应充分了解《焊机使用说明书》中的注意事项及使用要求，做到“三好（用好、管好、修好）”，“四会（会操作、会检查、会保养、会排除故障）”。1.2 设备及工、夹、量具的准备：1 设备及现场设置的准备：A、焊接用的二保焊机，防飞溅剂等B、清理坡口或焊接表面。为了保证焊缝质量，在焊接以前必须将油、漆、锈等杂质清除洁净，确保焊接质量。1 工、夹、量具的准备：A、组对用的组对夹紧工装；B、度量用的钢尺、卷尺、游标卡尺、深度卡尺； C、检验用的焊接样板 ； D、清渣用的铁铲，锤子、角磨机等工具；为了使焊件在焊接以后缓慢而均匀地冷却，防止焊缝及热影响区出现裂纹，焊件不得低于-20℃。2、焊接工序：2.1 电源极性 二氧化碳气体保护焊焊接一般材料时，采纳直流反接；在进行高速焊接、堆焊和铸铁补焊时，应采纳直流正接。2.2 用定位焊的方法固定焊件的相对位置，防止焊件在焊接过程中变形，保证焊接作业能正常进行。2.3 确认部件尺寸位置之后进行点焊，施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。2.4 引弧前要把焊丝端头剪去，因为熔化形成的球形端头在重新引弧时会引起飞溅；引弧时要选好位置，采纳倒退引弧法。 ’ 2.5 收弧假如过快，易在熔坑处产生裂纹和气孔，所以收弧的操作要比焊条电弧焊严格。应在熔坑处稍作停留，然后慢慢抬起焊炬，并在接头处使首层焊缝厚重叠 2 0～5 0mm。注意接头熔合应良好，收弧时填满熔池。为保证焊缝严密性，所有焊口至少焊两层，不得一遍完成，层间接头应错开 10mm 以上，为减轻打底焊道氧化程度，应适应降低层间温度。2.6 对接平焊和横焊，应使焊炬稍作倾斜，用左向焊法，坡口看得清，不易焊偏。...
