二级减速器毕业设计

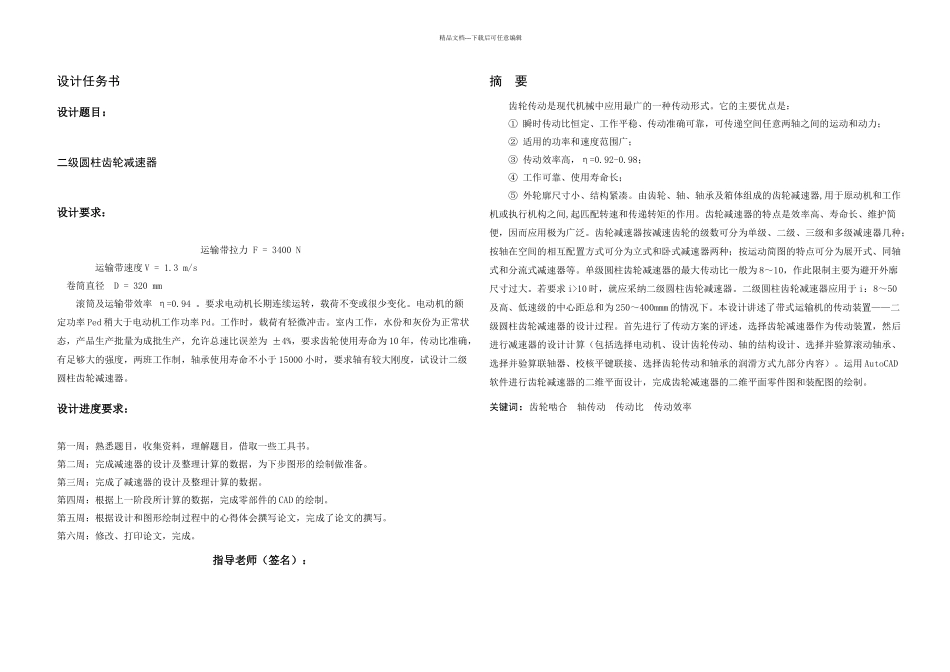

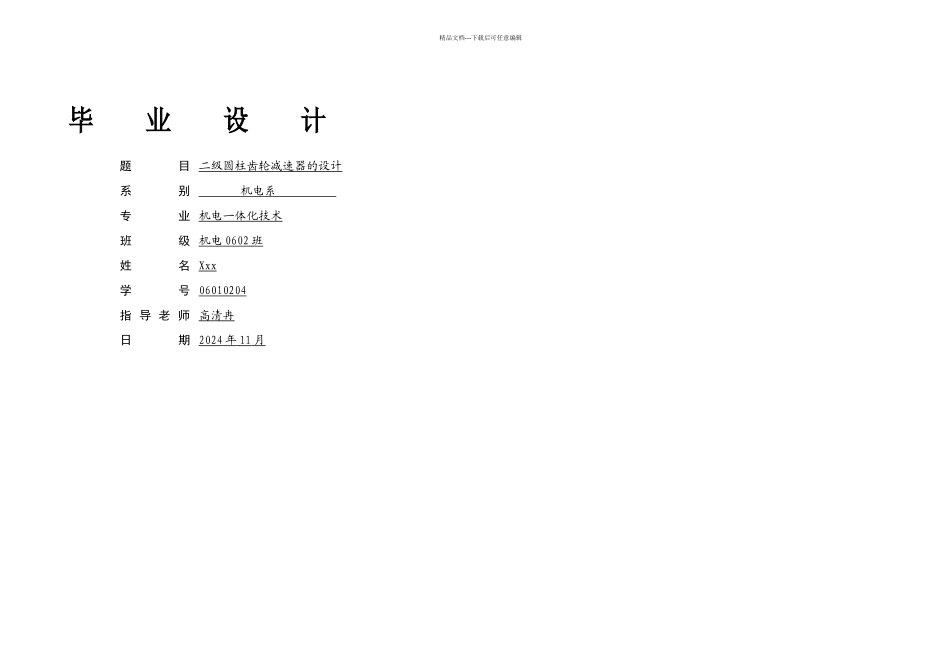

精品文档---下载后可任意编辑毕 业 设 计题目 二级圆柱齿轮减速器的设计系别 机电系 专业 机电一体化技术班级 机电 0602 班 姓名 Xxx学号 06010204指 导 老 师 高清冉日期 2024 年 11 月 精品文档---下载后可任意编辑设计任务书设计题目：二级圆柱齿轮减速器设计要求：运输带拉力 F = 3400 N 运输带速度 V = 1.3 m/s 卷筒直径 D = 320 mm滚筒及运输带效率 η=0.94 。要求电动机长期连续运转，载荷不变或很少变化。电动机的额定功率 Ped 稍大于电动机工作功率 Pd。工作时，载荷有轻微冲击。室内工作，水份和灰份为正常状态，产品生产批量为成批生产，允许总速比误差为 ±4%，要求齿轮使用寿命为 10 年，传动比准确，有足够大的强度，两班工作制，轴承使用寿命不小于 15000 小时，要求轴有较大刚度，试设计二级圆柱齿轮减速器。设计进度要求：第一周：熟悉题目，收集资料，理解题目，借取一些工具书。第二周：完成减速器的设计及整理计算的数据，为下步图形的绘制做准备。第三周：完成了减速器的设计及整理计算的数据。第四周：根据上一阶段所计算的数据，完成零部件的 CAD 的绘制。第五周：根据设计和图形绘制过程中的心得体会撰写论文，完成了论文的撰写。第六周：修改、打印论文，完成。指导老师（签名）：摘 要齿轮传动是现代机械中应用最广的一种传动形式。它的主要优点是： ① 瞬时传动比恒定、工作平稳、传动准确可靠，可传递空间任意两轴之间的运动和动力； ② 适用的功率和速度范围广； ③ 传动效率高，η=0.92-0.98； ④ 工作可靠、使用寿命长； ⑤ 外轮廓尺寸小、结构紧凑。由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。齿轮减速器的特点是效率高、寿命长、维护简便，因而应用极为广泛。齿轮减速器按减速齿轮的级数可分为单级、二级、三级和多级减速器几种；按轴在空间的相互配置方式可分为立式和卧式减速器两种；按运动简图的特点可分为展开式、同轴式和分流式减速器等。单级圆柱齿轮减速器的最大传动比一般为 8～10，作此限制主要为避开外廓尺寸过大。若要求 i>10 时，就应采纳二级圆柱齿轮减速器。二级圆柱齿轮减速器应用于 i：8～50及高、低速级的中心距总和为 250～400mmm 的情况下。本设计讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。首先进行了传动方案的评述，选择齿轮减速器作为...
