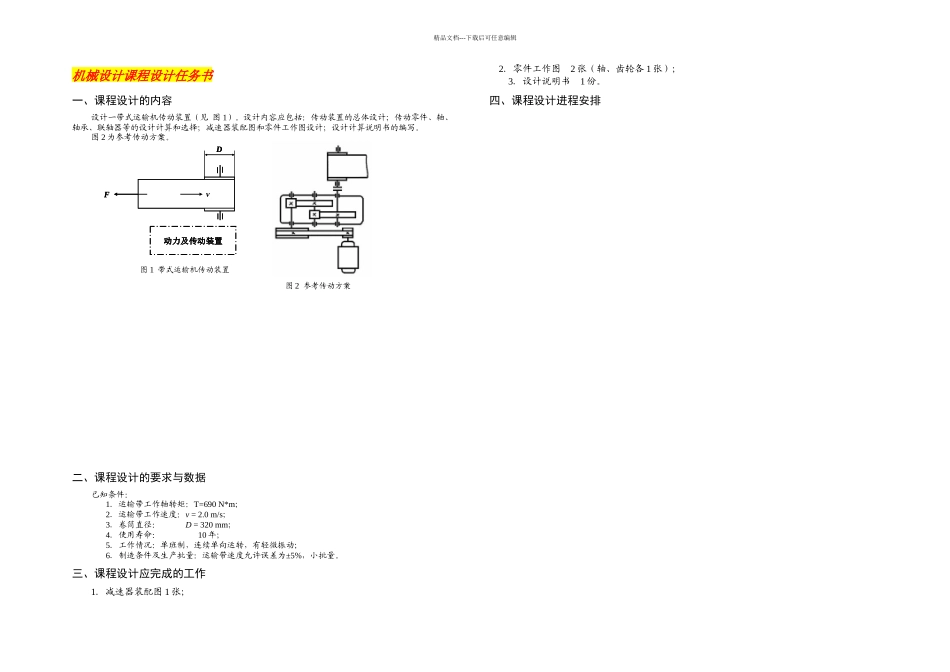

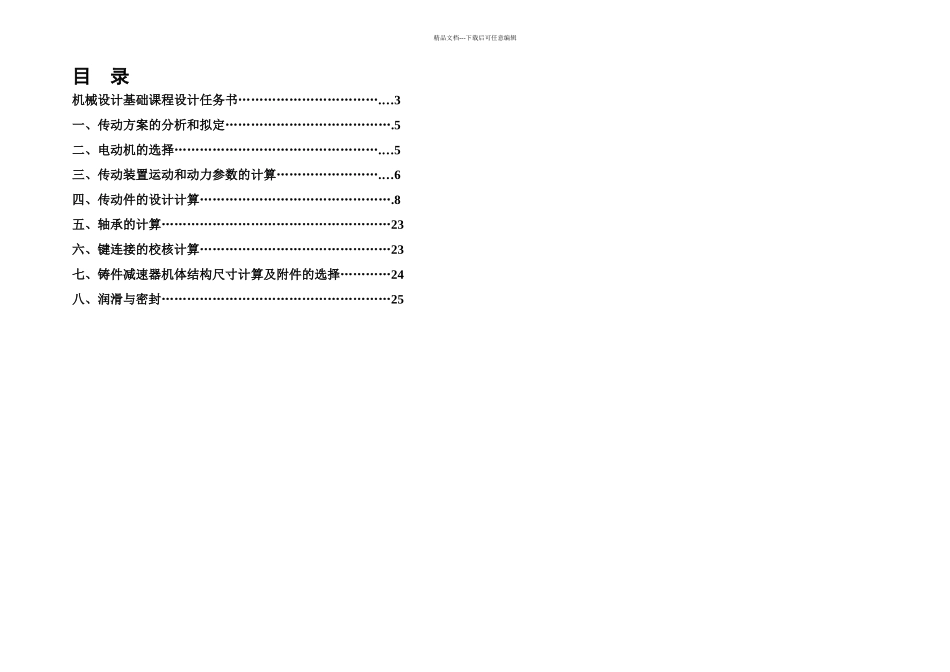

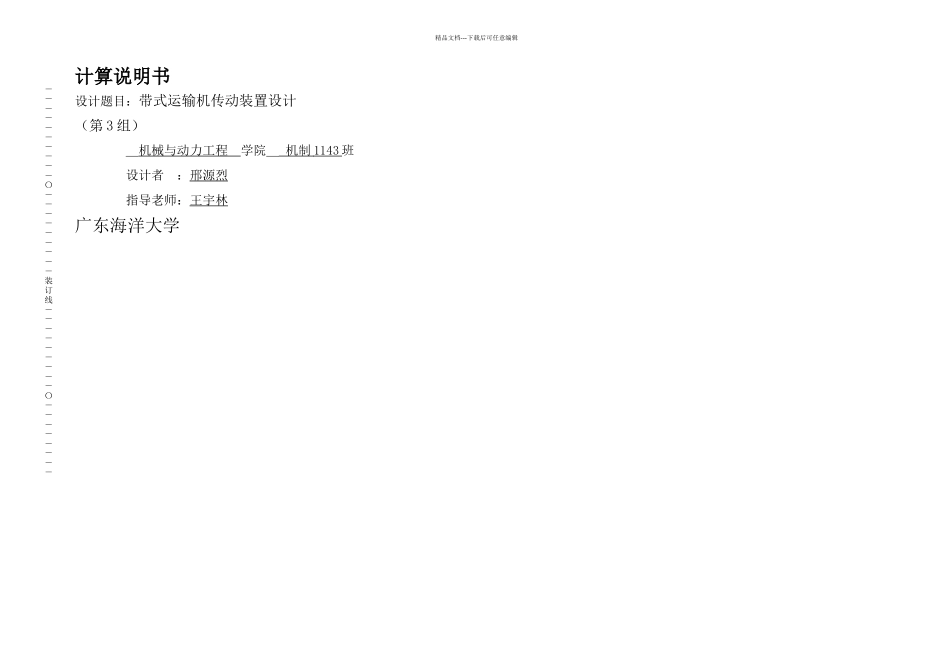

精品文档---下载后可任意编辑计算说明书设计题目：带式运输机传动装置设计（第 3 组） ＿机械与动力工程 学院＿ 机制 1143 班设计者 ：邢源烈指导老师：王宇林广东海洋大学――――――――――〇―――――――――装订线―――――――――〇――――――――精品文档---下载后可任意编辑目 录机械设计基础课程设计任务书…………………………….…3一、传动方案的分析和拟定………………………………….5二、电动机的选择………………………………………….…5三、传动装置运动和动力参数的计算…………………….…6四、传动件的设计计算……………………………………….8五、轴承的计算………………………………………………23六、键连接的校核计算………………………………………23七、铸件减速器机体结构尺寸计算及附件的选择…………24八、润滑与密封………………………………………………25动力及传动装置DvF动力及传动装置DvF图 1 带式运输机传动装置图 2 参考传动方案精品文档---下载后可任意编辑机械设计课程设计任务书一、课程设计的内容设计一带式运输机传动装置（见 图 1）。设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。图 2 为参考传动方案。二、课程设计的要求与数据已知条件： 1．运输带工作轴转矩：T=690 N*m； 2．运输带工作速度：v = 2.0 m/s； 3．卷筒直径： D = 320 mm； 4．使用寿命： 10 年； 5．工作情况：单班制，连续单向运转，有轻微振动； 6．制造条件及生产批量：运输带速度允许误差为±5%，小批量。三、课程设计应完成的工作1．减速器装配图 1 张； 2．零件工作图 2 张（轴、齿轮各 1 张）；3．设计说明书 1 份。四、课程设计进程安排精品文档---下载后可任意编辑序号设计各阶段内容起止日期一设计准备: 明确设计任务；准备设计资料和绘图用具二传动装置的总体设计: 拟定传动方案；选择电动机；计算传动装置运动和动力参数传动零件设计计算:带传动、齿轮传动主要参数的设计计算三减速器装配草图设计: 初绘减速器装配草图；轴系部件的结构设计；轴、轴承、键联接等的强度计算;减速器箱体及附件的设计四完成减速器装配图: 五零件工作图设计六整理和编写设计计算说明书七课程设计答辩精品文档---下载后可任意编辑设计计算及说明结 果一、传动方案的拟定及说明传动方案...
