二维硅基平板光子晶体中的新设计与新概念的开题报告

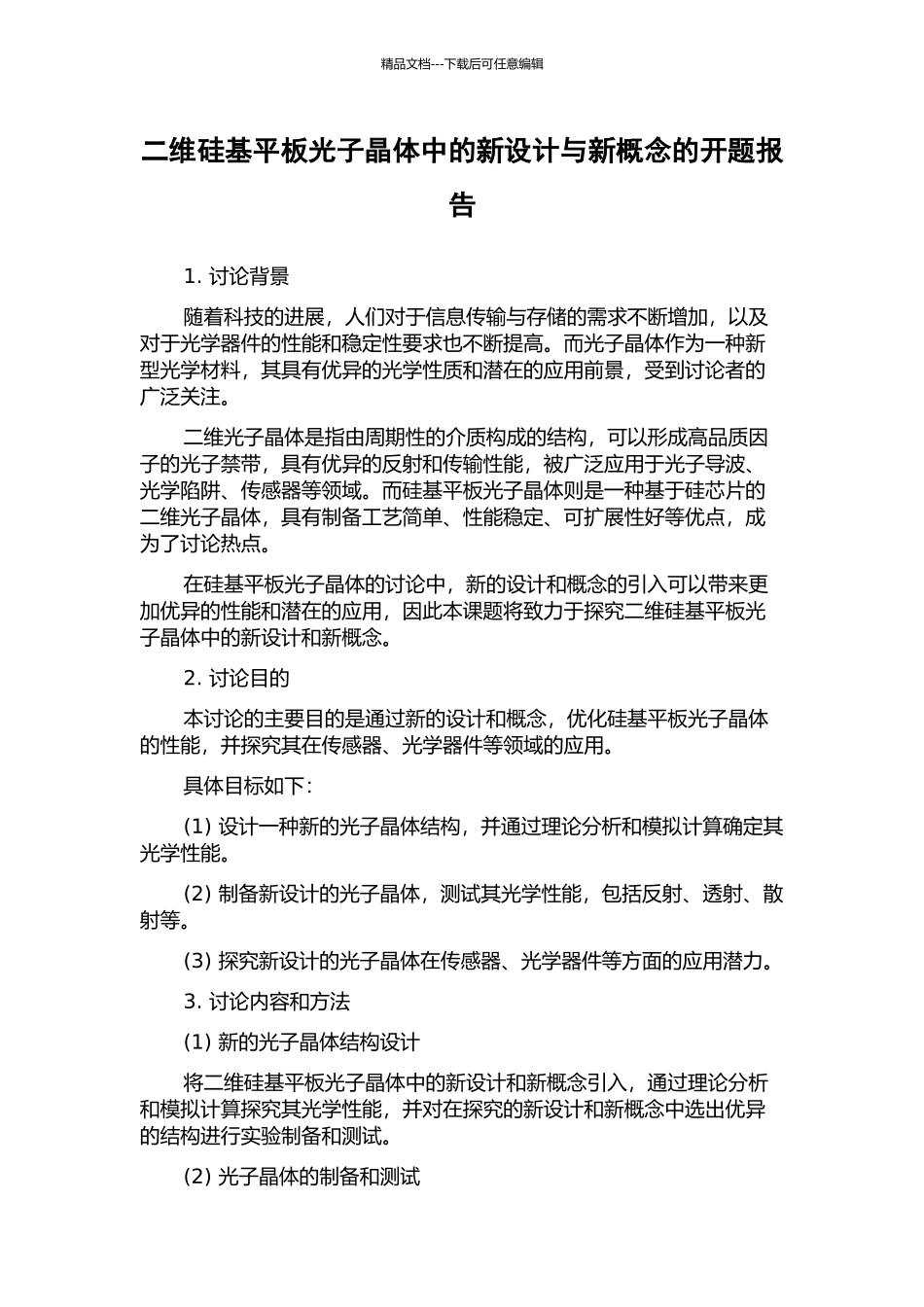

二维硅基平板光子晶体中的新设计与新概念的开题报告_第1页
1/2

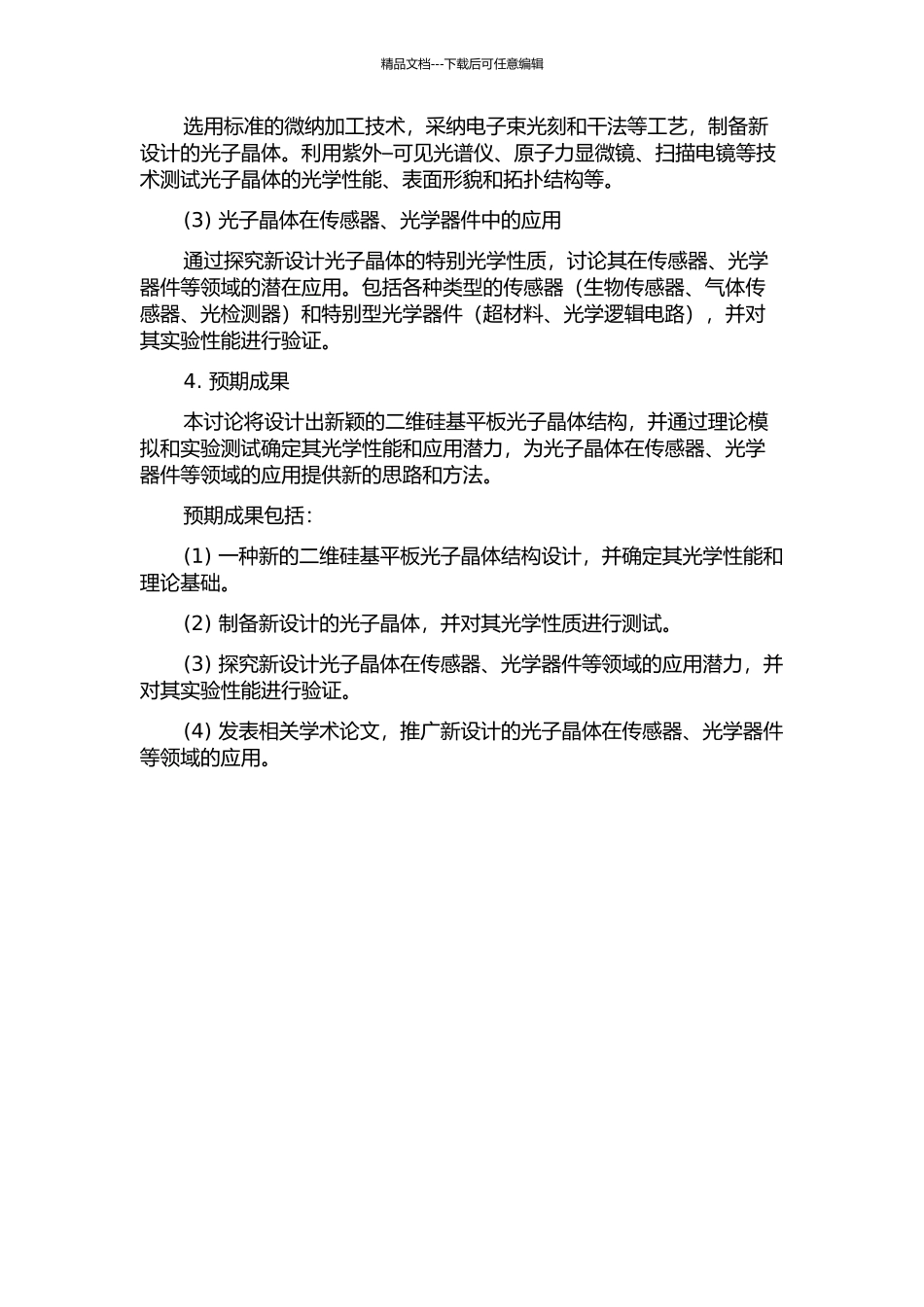

二维硅基平板光子晶体中的新设计与新概念的开题报告_第2页
2/2
精品文档---下载后可任意编辑二维硅基平板光子晶体中的新设计与新概念的开题报告1. 讨论背景随着科技的进展,人们对于信息传输与存储的需求不断增加,以及对于光学器件的性能和稳定性要求也不断提高。而光子晶体作为一种新型光学材料,其具有优异的光学性质和潜在的应用前景,受到讨论者的广泛关注。二维光子晶体是指由周期性的介质构成的结构,可以形成高品质因子的光子禁带,具有优异的反射和传输性能,被广泛应用于光子导波、光学陷阱、传感器等领域。而硅基平板光子晶体则是一种基于硅芯片的二维光子晶体,具有制备工艺简单、性能稳定、可扩展性好等优点,成为了讨论热点。在硅基平板光子晶体的讨论中,新的设计和概念的引入可以带来更加优异的性能和潜在的应用,因此本课题将致力于探究二维硅基平板光子晶体中的新设计和新概念。2. 讨论目的本讨论的主要目的是通过新的设计和概念,优化硅基平板光子晶体的性能,并探究其在传感器、光学器件等领域的应用。具体目标如下:(1) 设计一种新的光子晶体结构,并通过理论分析和模拟计算确定其光学性能。(2) 制备新设计的光子晶体,测试其光学性能,包括反射、透射、散射等。(3) 探究新设计的光子晶体在传感器、光学器件等方面的应用潜力。3. 讨论内容和方法(1) 新的光子晶体结构设计将二维硅基平板光子晶体中的新设计和新概念引入,通过理论分析和模拟计算探究其光学性能,并对在探究的新设计和新概念中选出优异的结构进行实验制备和测试。(2) 光子晶体的制备和测试精品文档---下载后可任意编辑选用标准的微纳加工技术,采纳电子束光刻和干法等工艺,制备新设计的光子晶体。利用紫外–可见光谱仪、原子力显微镜、扫描电镜等技术测试光子晶体的光学性能、表面形貌和拓扑结构等。(3) 光子晶体在传感器、光学器件中的应用通过探究新设计光子晶体的特别光学性质,讨论其在传感器、光学器件等领域的潜在应用。包括各种类型的传感器(生物传感器、气体传感器、光检测器)和特别型光学器件(超材料、光学逻辑电路),并对其实验性能进行验证。4. 预期成果本讨论将设计出新颖的二维硅基平板光子晶体结构,并通过理论模拟和实验测试确定其光学性能和应用潜力,为光子晶体在传感器、光学器件等领域的应用提供新的思路和方法。预期成果包括:(1) 一种新的二维硅基平板光子晶体结构设计,并确定其光学性能和理论基础。(2) 制备新设计的光子晶体,并对其光学性质进行测试。(3) 探究新设计光子晶体在传...
