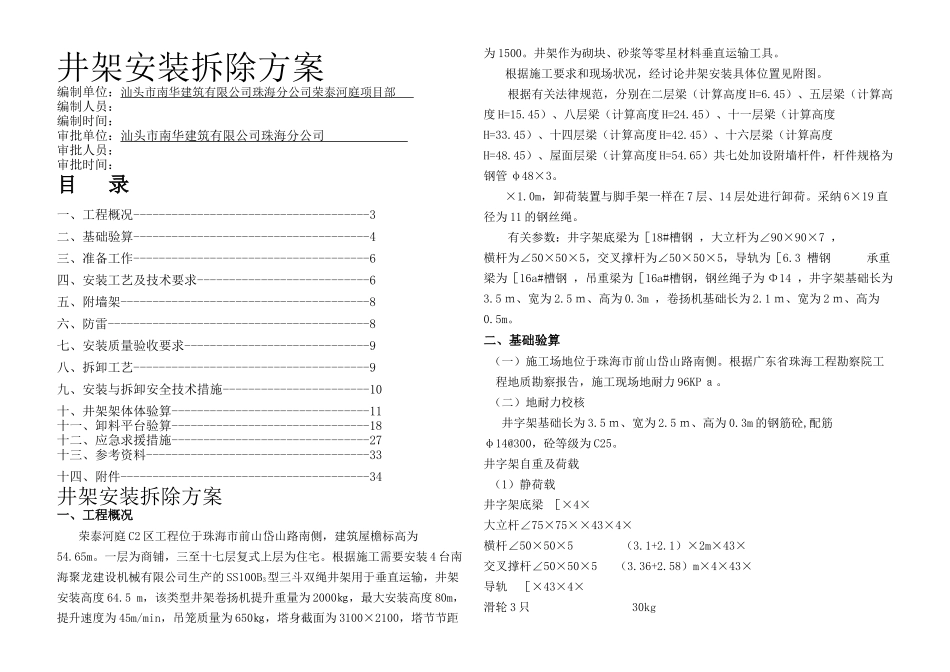

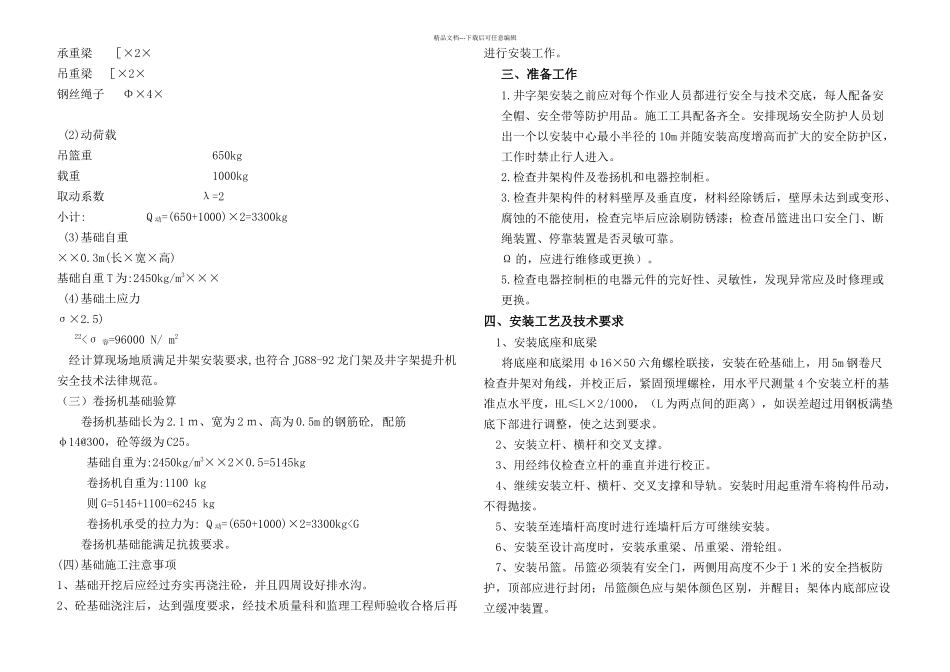

井架安装拆除方案编制单位：汕头市南华建筑有限公司珠海分公司荣泰河庭项目部 编制人员：编制时间：审批单位：汕头市南华建筑有限公司珠海分公司 审批人员：审批时间：目 录一、工程概况-------------------------------------3二、基础验算-------------------------------------4三、准备工作-------------------------------------6四、安装工艺及技术要求---------------------------6五、附墙架---------------------------------------8六、防雷-----------------------------------------8七、安装质量验收要求-----------------------------9八、拆卸工艺-------------------------------------9九、安装与拆卸安全技术措施-----------------------10十、井架架体体验算-------------------------------11十一、卸料平台验算-------------------------------18十二、应急求援措施-------------------------------27十三、参考资料-----------------------------------33十四、附件---------------------------------------34井架安装拆除方案一、工程概况荣泰河庭 C2 区工程位于珠海市前山岱山路南侧，建筑屋檐标高为54.65m。一层为商铺，三至十七层复式上层为住宅。根据施工需要安装 4 台南海聚龙建设机械有限公司生产的 SS100B3型三斗双绳井架用于垂直运输，井架安装高度 64.5 m，该类型井架卷扬机提升重量为 2000㎏，最大安装高度 80m，提升速度为 45m/min，吊笼质量为 650㎏，塔身截面为 3100×2100，塔节节距为 1500。井架作为砌块、砂浆等零星材料垂直运输工具。根据施工要求和现场状况，经讨论井架安装具体位置见附图。根据有关法律规范，分别在二层梁（计算高度 H=6.45）、五层梁（计算高度 H=15.45）、八层梁（计算高度 H=24.45）、十一层梁（计算高度H=33.45）、十四层梁（计算高度 H=42.45）、十六层梁（计算高度H=48.45）、屋面层梁（计算高度 H=54.65）共七处加设附墙杆件，杆件规格为钢管 φ48×3。×1.0m，卸荷装置与脚手架一样在 7 层、14 层处进行卸荷。采纳 6×19 直径为 11 的钢丝绳。有关参数：井字架底梁为［18#槽钢 ，大立杆为∠90×90×7 ， 横杆为∠50×50×5，交叉撑杆为∠50×50×5，导轨为［6.3 槽钢 承重梁为［16a#槽钢 ，吊重梁为［16a#槽钢，钢丝绳子为 Φ14 ，井字架基础长为3.5 ｍ、宽为 2.5 ｍ、高为 0.3m ，卷扬机基础长为 2.1 ｍ、宽为 2 ｍ、高为0.5m...
