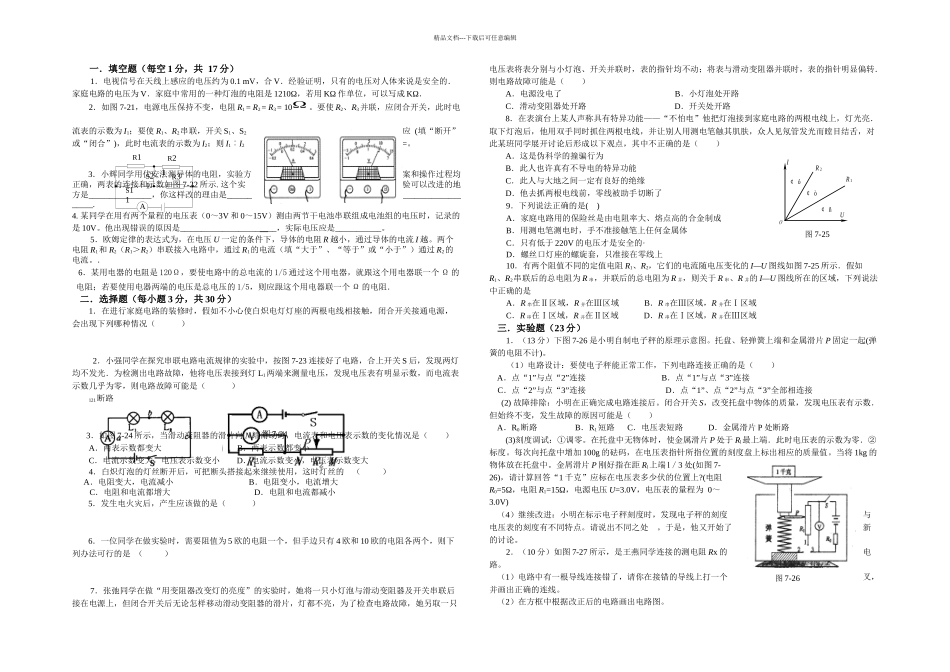

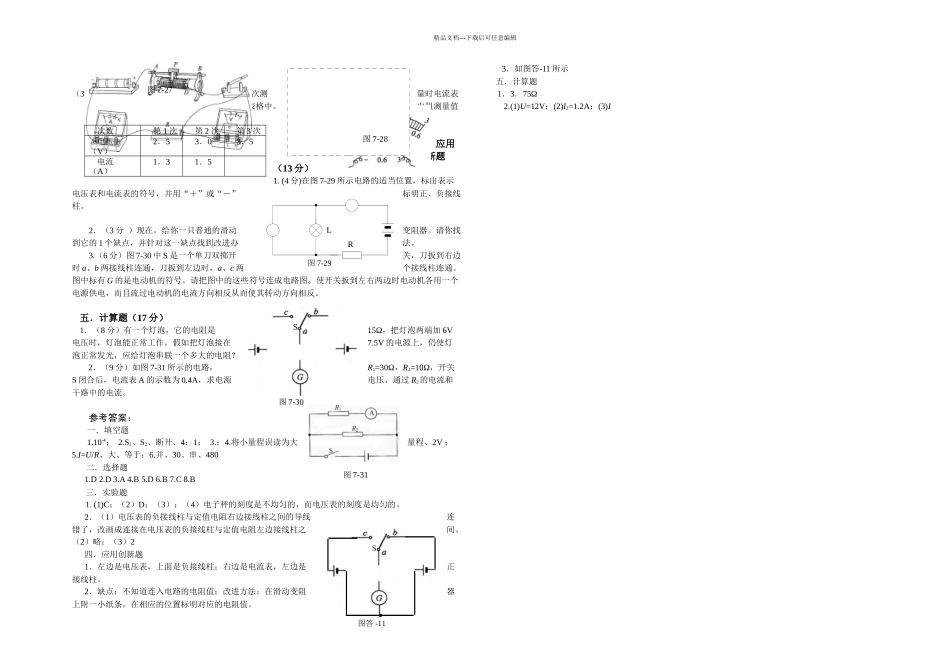

人教版八年级物理下册欧姆定律练习题A卷含答案

图 7-22图 7-23图 7-21S21R3R1S11AR2O¢ ñ¢ ò¢ óR 2R 1UI图 7-25图 7-26精品文档---下载后可任意编辑一．填空题（每空 1 分，共 17 分）1．电视信号在天线上感应的电压约为 0.1 mV，合 V．经验证明，只有的电压对人体来说是安全的．家庭电路的电压为 V．家庭中常用的一种灯泡的电阻是 1210Ω，若用 KΩ 作单位，可以写成 KΩ．2．如图 7-21，电源电压保持不变，电阻 R1 = R2 = R3 = 10Ω 。要使 R2、R3并联，应闭合开关，此时电流表的示数为 I1；要使 R1、R2串联，开关 S1、S2应 (填“断开”或“闭合”)，此时电流表的示数为 I2；则 I1︰I2 =。3．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图 7-22 所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.4. 某同学在用有两个量程的电压表（0～3V 和 0～15V）测由两节干电池串联组成电池组的电压时，记录的是 10V。他出现错误的原因是_______________________，实际电压应是___________。 5．欧姆定律的表达式为，在电压 U 一定的条件下，导体的电阻 R 越小，通过导体的电流 I 越。两个电阻 R1和 R2（R1＞R2）串联接入电路中，通过 R1的电流（填“大于”、“等于”或“小于”）通过 R2的电流。． 6．某用电器的电阻是 120Ω，要使电路中的总电流的 1/5 通过这个用电器，就跟这个用电器联一个 Ω 的电阻；若要使用电器两端的电压是总电压的 1/5，则应跟这个用电器联一个 Ω 的电阻．二．选择题（每小题 3 分，共 30 分）1．在进行家庭电路的装修时，假如不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况（ ）2．小强同学在探究串联电路电流规律的实验中，按图 7-23 连接好了电路，合上开关 S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯 L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）121断路3．如图 7-24 所示，当滑动变阻器的滑片向 N 端滑动时，电流表和电压表示数的变化情况是（ ）A．两表示数都变大 B．两表示数都变小C．电流示数变大，电压表示数变小 D．电流示数变小，电压表示数变大4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ） A．电阻变大，电流减小 B．电阻变小，电流增大C．电阻和电流都增大 D...
