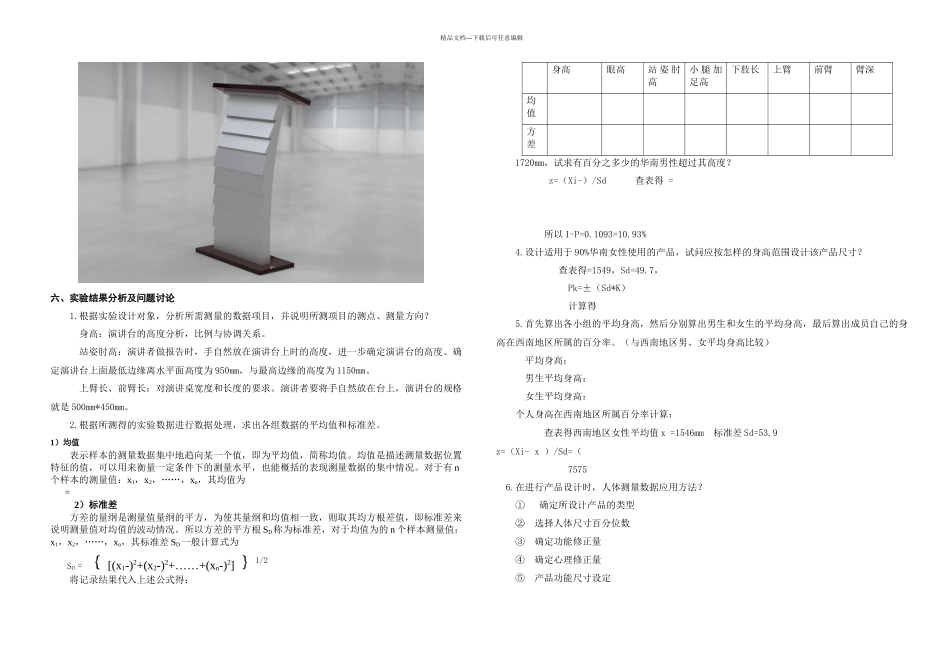

精品文档---下载后可任意编辑西华大学实验报告（理工类）开课学院及实验室：机械工程与自动学院、专业实验室 实验时间 ：2024 年 4 月 11 日学 生 姓 名学 号成 绩学生所在学院机械工程与自动学院年级/专业/班2024 级工业设计 1 班课 程 名 称人机工程学课 程 代 码8207700实验项目名称人体尺寸与作业空间项 目 代 码————指 导 教 师廖 敏项 目 学 分————一、实验目的 本实验根据人体不同形态而测量，测量用于人体尺寸作业空间的设计。主要测量人体各肢体的长度、宽度及围度等形态指标。通过实验要求学生掌握百分位与百分位数、均值/标准差等基本概念；理解进行人体测量的基本条件、方法和测量项目；掌握马丁尺等基本测量工具的正确使用；掌握测量数据的处理和应用设计的原则与方法；同时培育理论与实践相结合的能力。二、实验原理本次测量为设计演讲桌的人体测量尺寸，我们使用长马丁尺测量身高、眼高、站姿肘高，中马丁尺测量下肢长，短马丁尺测量小腿加足高、上臂长、前臂长、臂深。三、实验设备、仪器及材料长马丁尺，中马丁尺，短马丁尺，臂深测量尺，加长杆四、实验步骤（根据实际操作过程）五、实验过程记录(数据、图表、计算等)对象测量值项目身高（mm）眼高（mm）站姿肘高（mm）小腿加足高（mm）下肢长（mm）上臂长（mm）前臂长（mm）臂伸（mm）1214341513.4567891011922.512平均设计产品的尺寸大小：效果图：第 2 组精品文档---下载后可任意编辑六、实验结果分析及问题讨论1.根据实验设计对象，分析所需测量的数据项目，并说明所测项目的测点、测量方向？ 身高：演讲台的高度分析，比例与协调关系。 站姿肘高：演讲者做报告时，手自然放在演讲台上时的高度，进一步确定演讲台的高度。确定演讲台上面最低边缘离水平面高度为 950mm，与最高边缘的高度为 1150mm。上臂长、前臂长：对演讲桌宽度和长度的要求。演讲者要将手自然放在台上，演讲台的规格就是 500mm*450mm。2.根据所测得的实验数据进行数据处理，求出各组数据的平均值和标准差。1）均值表示样本的测量数据集中地趋向某一个值，即为平均值，简称均值。均值是描述测量数据位置特征的值，可以用来衡量一定条件下的测量水平，也能概括的表现测量数据的集中情况。对于有 n个样本的测量值：x1，x2，……，xn，其均值为= 2）标准差方差的量纲是测量值量纲的平方，为使其量纲和均值相一致，则取其均方根差值，即标准差来说明测量值对均...
