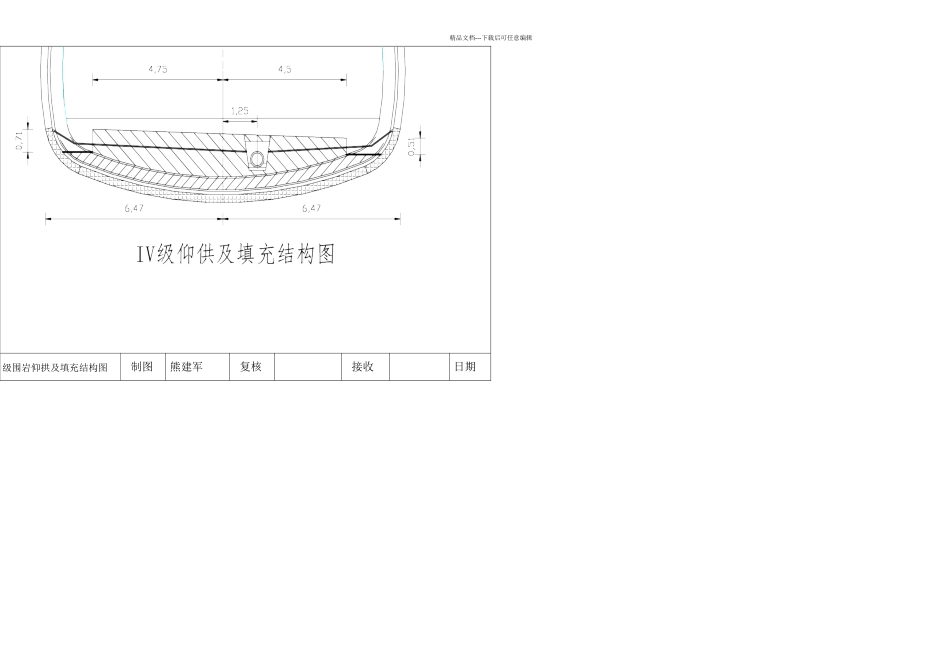

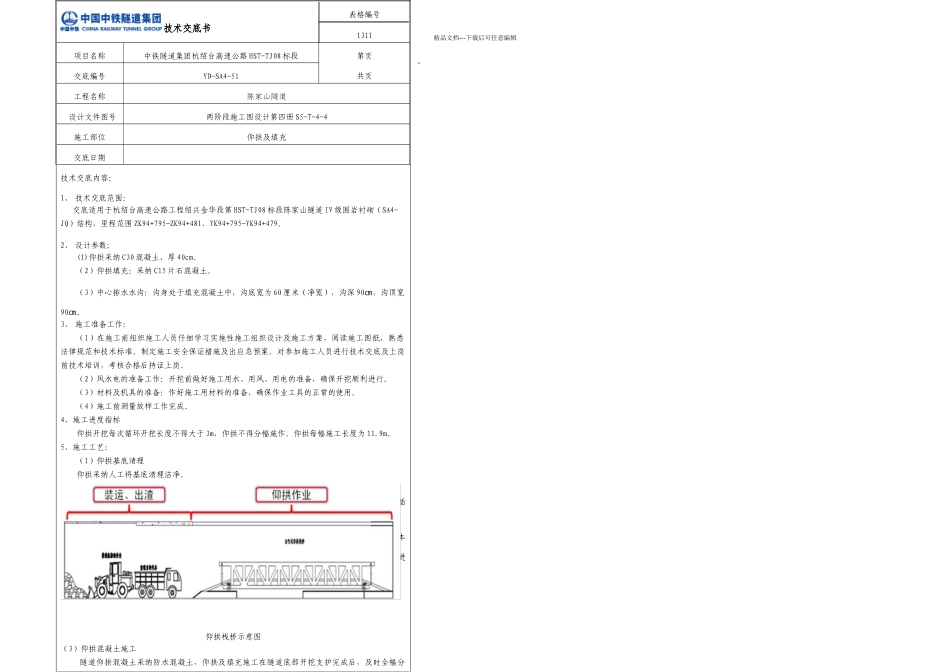

精品文档---下载后可任意编辑.技术交底书表格编号1311项目名称中铁隧道集团杭绍台高速公路 HST-TJ08 标段第页共页交底编号YD-SA4-51工程名称陈家山隧道设计文件图号两阶段施工图设计第四册 S5-T-4-4施工部位仰拱及填充交底日期技术交底内容：1、 技术交底范围：交底适用于杭绍台高速公路工程绍兴金华段第 HST-TJ08 标段陈家山隧道 IV 级围岩衬砌（SA4-JQ）结构，里程范围 ZK94+795-ZK94+481、YK94+795-YK94+479。2、 设计参数；(1)仰拱采纳 C30 混凝土、厚 40cm。（2）仰拱填充：采纳 C15 片石混凝土。（3）中心排水水沟：沟身处于填充混凝土中，沟底宽为 60 厘米（净宽），沟深 90，沟顶宽㎝90。㎝3、 施工准备工作：（1）在施工前组织施工人员仔细学习实施性施工组织设计及施工方案，阅读施工图纸，熟悉法律规范和技术标准。制定施工安全保证措施及出应急预案。对参加施工人员进行技术交底及上岗前技术培训，考核合格后持证上岗。（2）风水电的准备工作：开挖前做好施工用水、用风、用电的准备，确保开挖顺利进行。（3）材料及机具的准备：作好施工用材料的准备，确保作业工具的正常的使用。（4）施工前测量放样工作完成。4、施工进度指标仰拱开挖每次循环开挖长度不得大于 3m，仰拱不得分幅施作。仰拱每幅施工长度为 11.9m。5、施工工艺：（1）仰拱基底清理仰拱采纳人工将基底清理洁净。（2）栈桥仰拱分段施工每段长 11.9m，浇筑采纳仰拱大模板由中心向两侧对称施工，一次完成，采纳插入式振捣器，加强振捣，保证混凝土施工质量。仰拱施工与掘进工作平行进行，为解决仰拱施工和其他工序的干扰问题，自制仰拱栈桥，形成立体交叉平行作业体系，减少施工干扰，栈桥长 15m，跨度 12m，引桥长 2m，总长 17m。为保证施工进度，每施工区域配置两座栈桥。仰拱栈桥见下图。仰拱栈桥示意图（3）仰拱混凝土施工隧道仰拱混凝土采纳防水混凝土，仰拱及填充施工在隧道底部开挖支护完成后，及时全幅分段施工，为确保洞内交通不中断，采纳仰拱栈桥方式。精品文档---下载后可任意编辑Ⅳ 级围岩仰拱及填充结构图 制图熊建军 复核 接收日期
