02采集终端的常见方案的对比

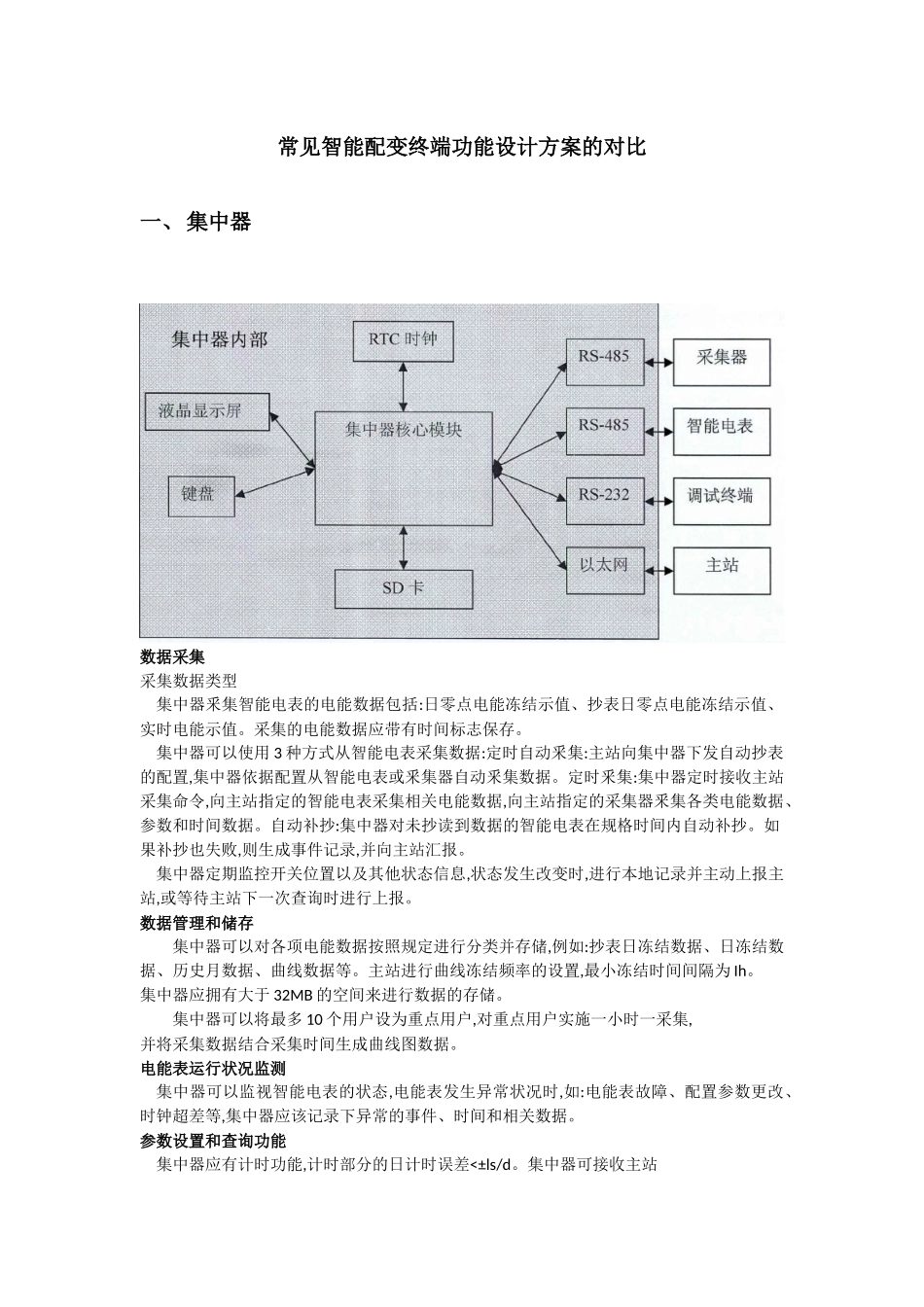

常见智能配变终端功能设计方案的对比一、集中器数据采集采集数据类型集中器釆集智能电表的电能数据包括:日零点电能冻结示值、抄表日零点电能冻结示值、实时电能示值。采集的电能数据应带有时间标志保存。集中器可以使用 3 种方式从智能电表采集数据:定时自动釆集:主站向集中器下发自动抄表的配置,集中器依据配置从智能电表或釆集器自动釆集数据。定时釆集:集中器定时接收主站采集命令,向主站指定的智能电表采集相关电能数据,向主站指定的采集器釆集各类电能数据、参数和时间数据。自动补抄:集中器对未抄读到数据的智能电表在规格时间内自动补抄。如果补抄也失败,则生成事件记录,并向主站汇报。集中器定期监控开关位置以及其他状态信息,状态发生改变时,进行本地记录并主动上报主站,或等待主站下一次查询时进行上报。数据管理和储存集中器可以对各项电能数据按照规定进行分类并存储,例如:抄表日冻结数据、日冻结数据、历史月数据、曲线数据等。主站进行曲线冻结频率的设置,最小冻结时间间隔为 Ih。集中器应拥有大于 32MB 的空间来进行数据的存储。集中器可以将最多 10 个用户设为重点用户,对重点用户实施一小时一采集,并将采集数据结合采集时间生成曲线图数据。电能表运行状况监测集中器可以监视智能电表的状态,电能表发生异常状况时,如:电能表故障、配置参数更改、时钟超差等,集中器应该记录下异常的事件、时间和相关数据。参数设置和查询功能集中器应有计时功能,计时部分的日计时误差<±ls/d。集中器可接收主站或本地手持设备的时钟招测和对时命令,同时集中器应能通过 RS-485 总线向网络内的釆集器和智能电表进行广播校时。可主站远程或手持设备本地设置和查询些列参数:集中器档案,如釆集点编号等;集中器通信参数,如主站通讯地址(包括主通道和备用通道)、通信协议、IP 地址、振铃次数、通信路由等。抄表参数主站和手持设备均可对集中器的抄表参数(包括集中器釆集周期、抄表时间、釆集数据项等)进行设置和查询。事件记录集中器可以对各项事件(包括终端参数变更、抄表失败、终端停上电、电能表时钟超差等)的属性进行设置,根据设置将事件分为重要事件和一般事件,分别进行记录。主站与集中器的通讯方式为双工传输时,集中器发生事件告警需要主动上报至主站;当集中器无法主动上报事件时,需要在发给主站的应答数据时将请求访问标识位(ACD)置 1,主动请求访问主站。集中器至少可以记录 500 条近期发生的事件。本地功能集中器外壳应配有指示灯,...
