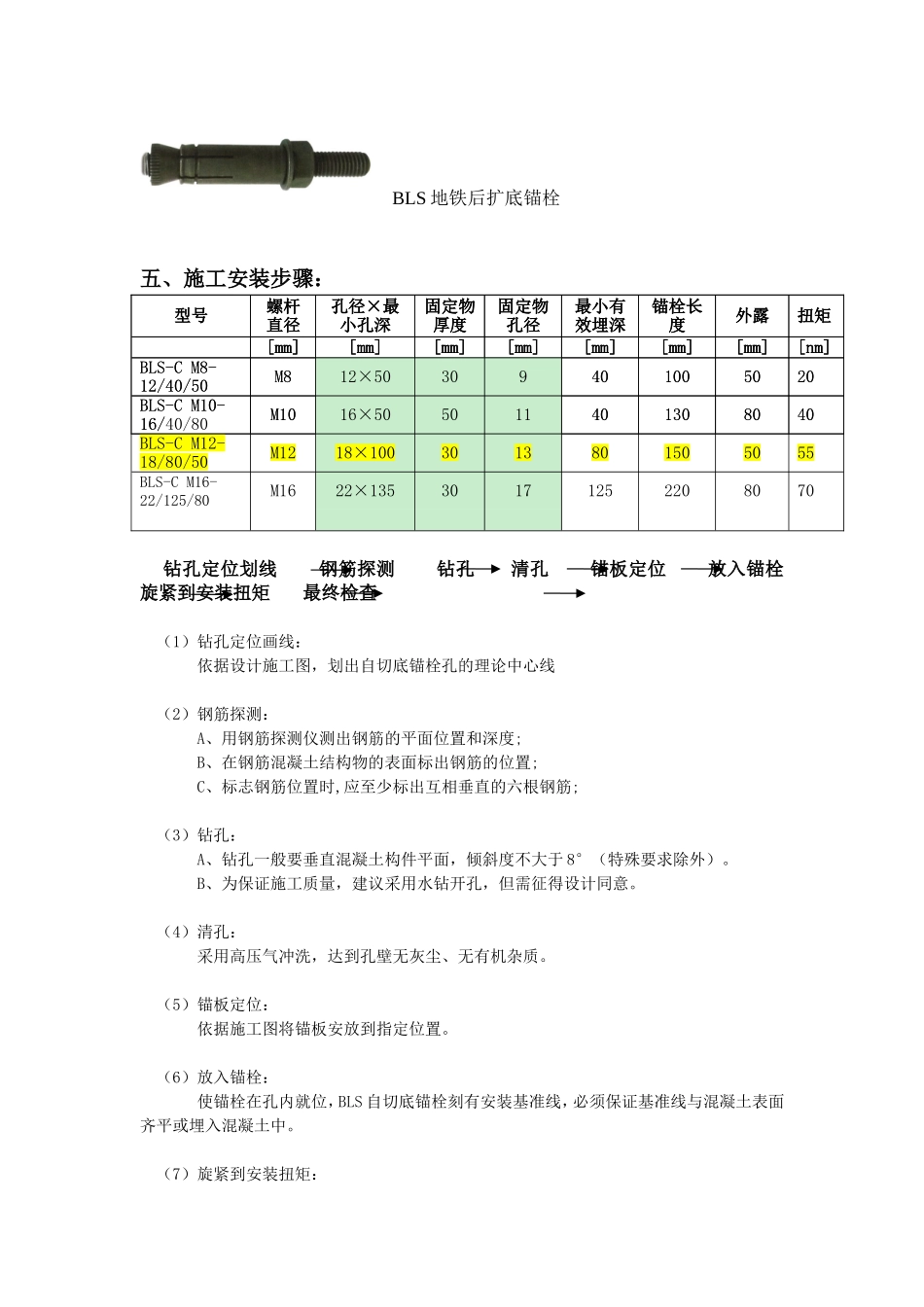

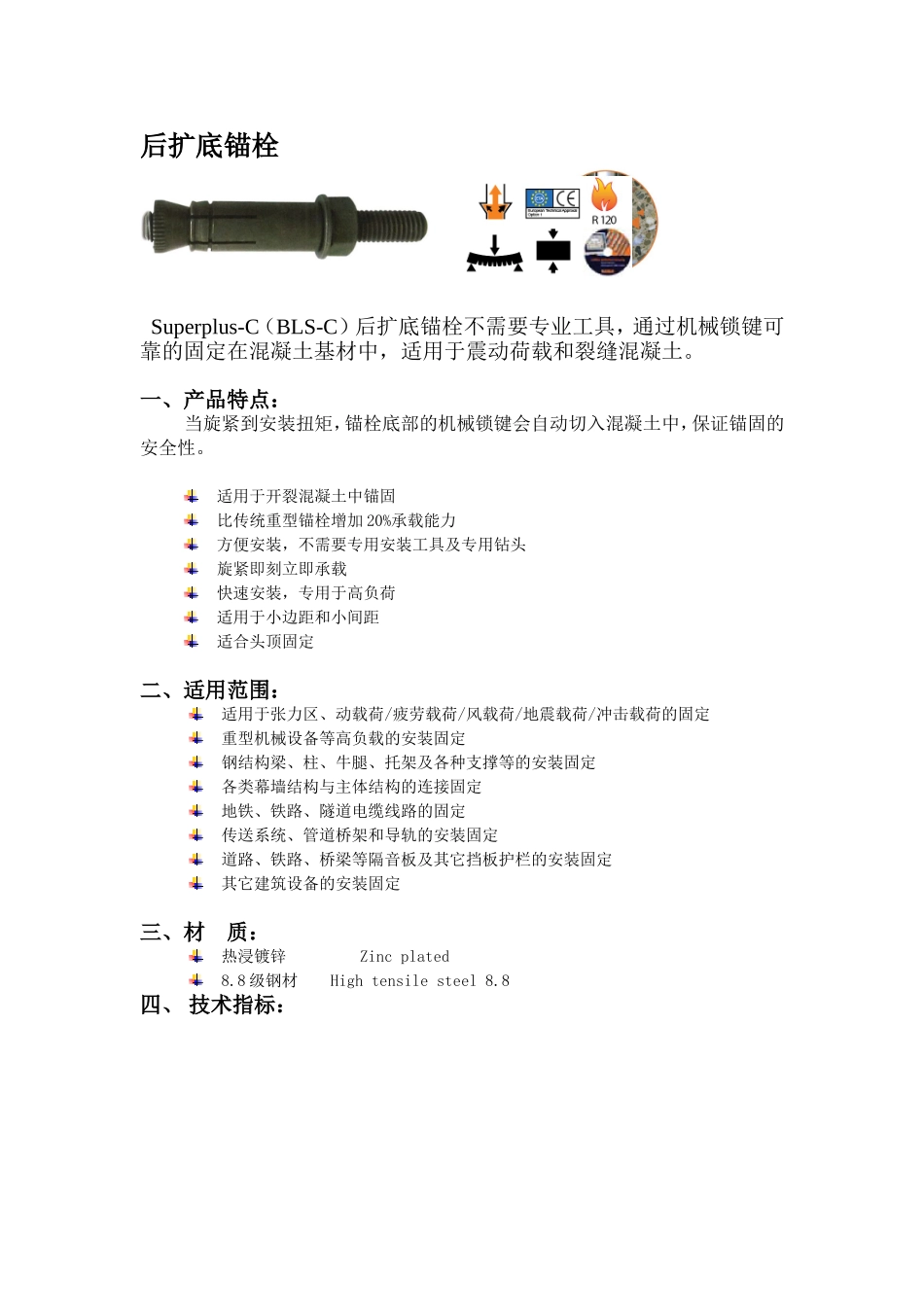

BLS-C后扩底锚栓施工要领书后扩底锚栓Superplus-C（BLS-C）后扩底锚栓不需要专业工具，通过机械锁键可靠的固定在混凝土基材中，适用于震动荷载和裂缝混凝土。一、产品特点：当旋紧到安装扭矩，锚栓底部的机械锁键会自动切入混凝土中，保证锚固的安全性。适用于开裂混凝土中锚固比传统重型锚栓增加20%承载能力方便安装，不需要专用安装工具及专用钻头旋紧即刻立即承载快速安装，专用于高负荷适用于小边距和小间距适合头顶固定二、适用范围：适用于张力区、动载荷/疲劳载荷/风载荷/地震载荷/冲击载荷的固定重型机械设备等高负载的安装固定钢结构梁、柱、牛腿、托架及各种支撑等的安装固定各类幕墙结构与主体结构的连接固定地铁、铁路、隧道电缆线路的固定传送系统、管道桥架和导轨的安装固定道路、铁路、桥梁等隔音板及其它挡板护栏的安装固定其它建筑设备的安装固定三、材质：热浸镀锌Zincplated8.8级钢材Hightensilesteel8.8四、技术指标：BLS地铁后扩底锚栓五、施工安装步骤：钻孔定位划线钢筋探测钻孔清孔锚板定位放入锚栓旋紧到安装扭矩最终检查（1）钻孔定位画线：依据设计施工图，划出自切底锚栓孔的理论中心线（2）钢筋探测：A、用钢筋探测仪测出钢筋的平面位置和深度;B、在钢筋混凝土结构物的表面标出钢筋的位置;C、标志钢筋位置时,应至少标出互相垂直的六根钢筋;（3）钻孔：A、钻孔一般要垂直混凝土构件平面，倾斜度不大于8°（特殊要求除外）。B、为保证施工质量，建议采用水钻开孔，但需征得设计同意。（4）清孔：采用高压气冲洗，达到孔壁无灰尘、无有机杂质。（5）锚板定位：依据施工图将锚板安放到指定位置。（6）放入锚栓：使锚栓在孔内就位，BLS自切底锚栓刻有安装基准线，必须保证基准线与混凝土表面齐平或埋入混凝土中。（7）旋紧到安装扭矩：型号螺杆直径孔径×最小孔深固定物厚度固定物孔径最小有效埋深锚栓长度外露扭矩[mm][mm][mm][mm][mm][mm][mm][nm]BLS-CM8-12/40/50M812×50309401005020BLS-CM10-16/40/80M1016×505011401308040型号螺杆直径孔径×最小孔深固定物厚度固定物孔径最小有效埋深锚栓长度外露扭矩[mm][mm][mm][mm][mm][mm][mm][nm]BLS-CM8-12/40/50M812×50309401005020BLS-CM10-16/M1016×505011401308040BLS-CM12-18/80/50M1218×1003013801505055BLS-CM16-22/125/80M1622×13530171252208070依据SIMPSON技术手册，根据所选用锚栓型号，利用扭矩扳手将锚栓旋紧到安装扭矩。（8）最终检查：逐一检查每个锚栓，确保锚栓正确定位、安装，无松动。
