锚杆锚索支护工培训教材

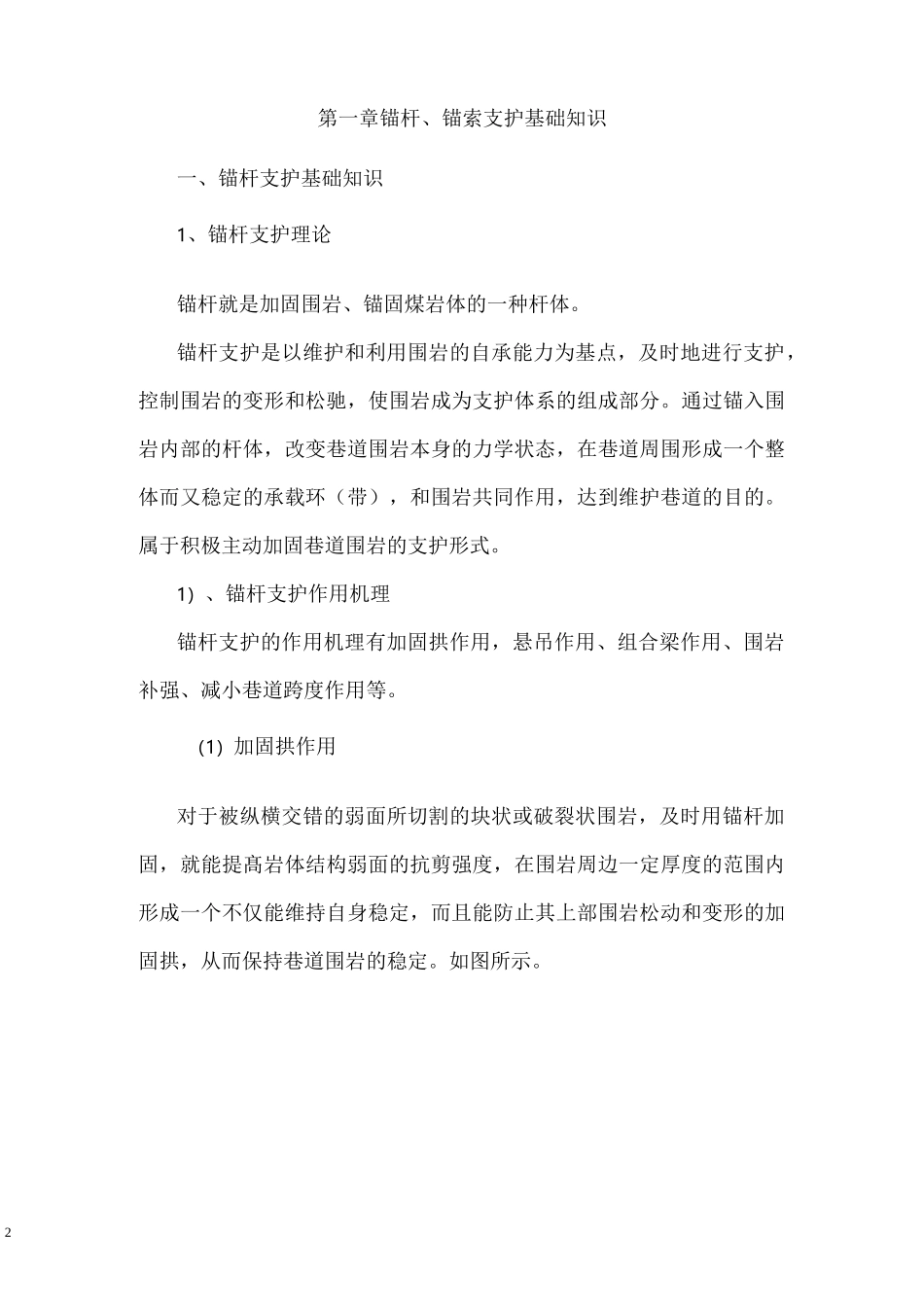

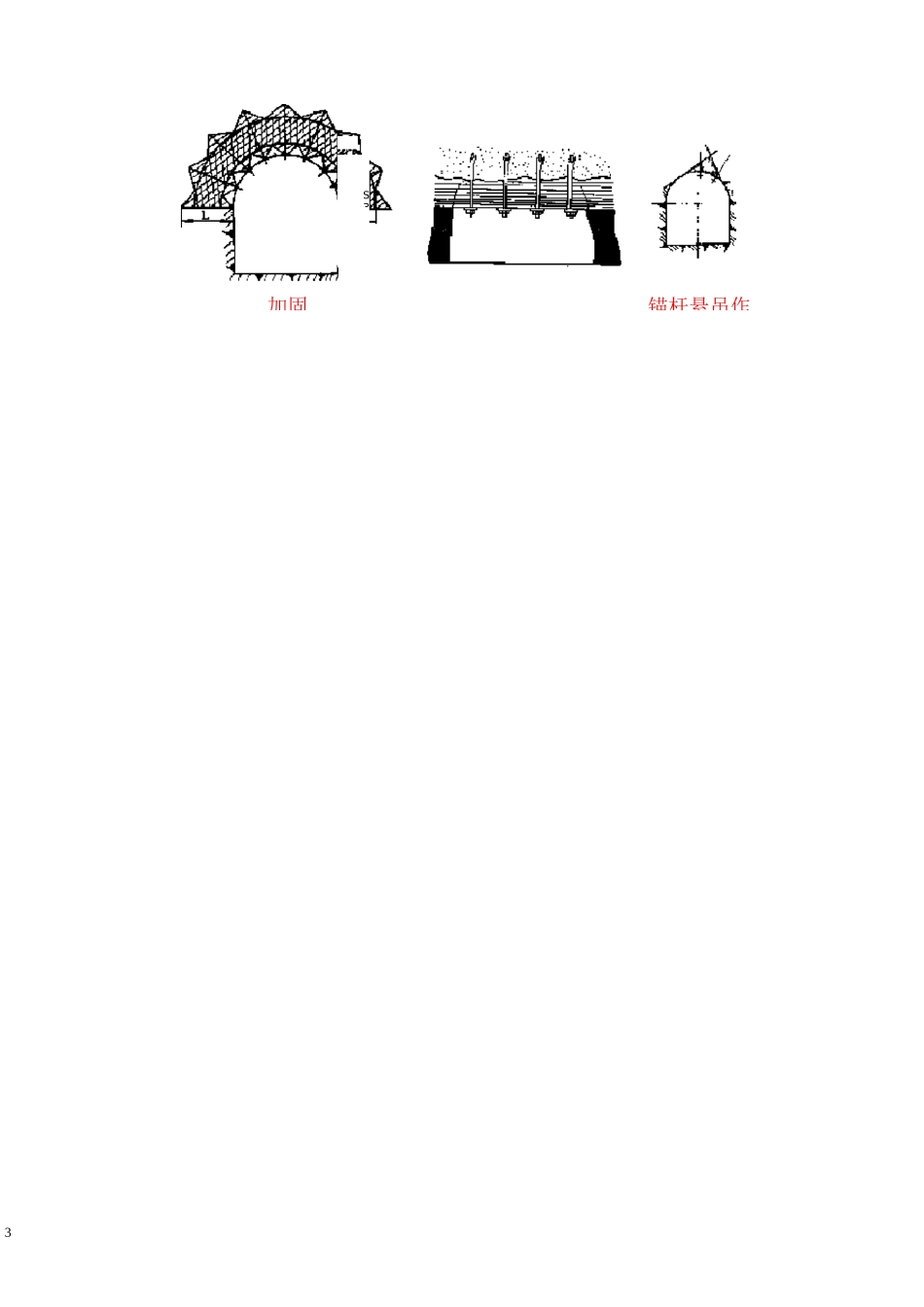

1锚杆锚索支护培训教材二 O—八年^一月2第一章锚杆、锚索支护基础知识一、锚杆支护基础知识1、锚杆支护理论锚杆就是加固围岩、锚固煤岩体的一种杆体。锚杆支护是以维护和利用围岩的自承能力为基点，及时地进行支护，控制围岩的变形和松驰，使围岩成为支护体系的组成部分。通过锚入围岩内部的杆体，改变巷道围岩本身的力学状态，在巷道周围形成一个整体而又稳定的承载环（带），和围岩共同作用，达到维护巷道的目的。属于积极主动加固巷道围岩的支护形式。1）、锚杆支护作用机理锚杆支护的作用机理有加固拱作用，悬吊作用、组合梁作用、围岩补强、减小巷道跨度作用等。（1）加固拱作用对于被纵横交错的弱面所切割的块状或破裂状围岩，及时用锚杆加固，就能提髙岩体结构弱面的抗剪强度，在围岩周边一定厚度的范围内形成一个不仅能维持自身稳定，而且能防止其上部围岩松动和变形的加固拱，从而保持巷道围岩的稳定。如图所示。3锚杆悬吊作加固S34（2）悬吊作用悬吊作用是锚杆把将要冒落的软弱岩层或危岩悬吊在上部坚固稳定的岩体上，由锚杆来承担危岩或软弱岩层的重量，如图所示。（3）组合梁作用在层状岩层的巷道顶板中，通过锚入一系列的锚杆，将锚杆锚固长度以内的薄层岩石组成岩石纵横梁，从而提髙其承载能力。可以把平顶巷道的层状岩石顶板看作是以巷道两帮为支点的叠合梁。在载荷作用下各层岩石（板）都有各自的单独弯矩，每层岩石（板）的上下缘分别处于受压和受拉状态。用锚杆将各层岩石锚固在一起之后，在载荷作用下各层岩石之间基本不会发生离层、错动，就如同一块板的弯曲一样，大大提髙了组合梁的抗弯强度和承载能力。如图所示□组合梁作用锚杆预拉力（或称初撑力）的大小对巷道顶板稳定性具有决定性的作用。当预拉力大到一定程度时，锚杆长度范围内和锚杆长度以上的顶板离层得以消除，使巷道顶板形成“刚性”顶板，“刚性”顶板本身提供了一个压力自撑结构。2、锚杆种类用作支护的锚杆，可根据其锚固的长度划分为集中锚固类锚杆和十5一锻膨胀水淀锚杆—倒樓锚杆—端壳锚秆—竹锚杆锚—机械锚固型全桧锚固类一—普通木锚杆—缝管锚杆亠力膨胀锚杆—粘结锚固型一全长锚固类锚杆。集中锚固类锚杆指的是锚杆装置和杆体只有一部分和锚杆孔壁接触的锚杆，包括端头锚固、点锚固、局部药卷锚固的锚杆。全长锚固类锚杆指的是锚固装置或锚杆杆体在全长范围内全部和锚杆孔壁接触的锚杆，包括各种摩擦式锚杆、全长砂浆、树脂、水泥锚杆等。锚杆锚固方...
