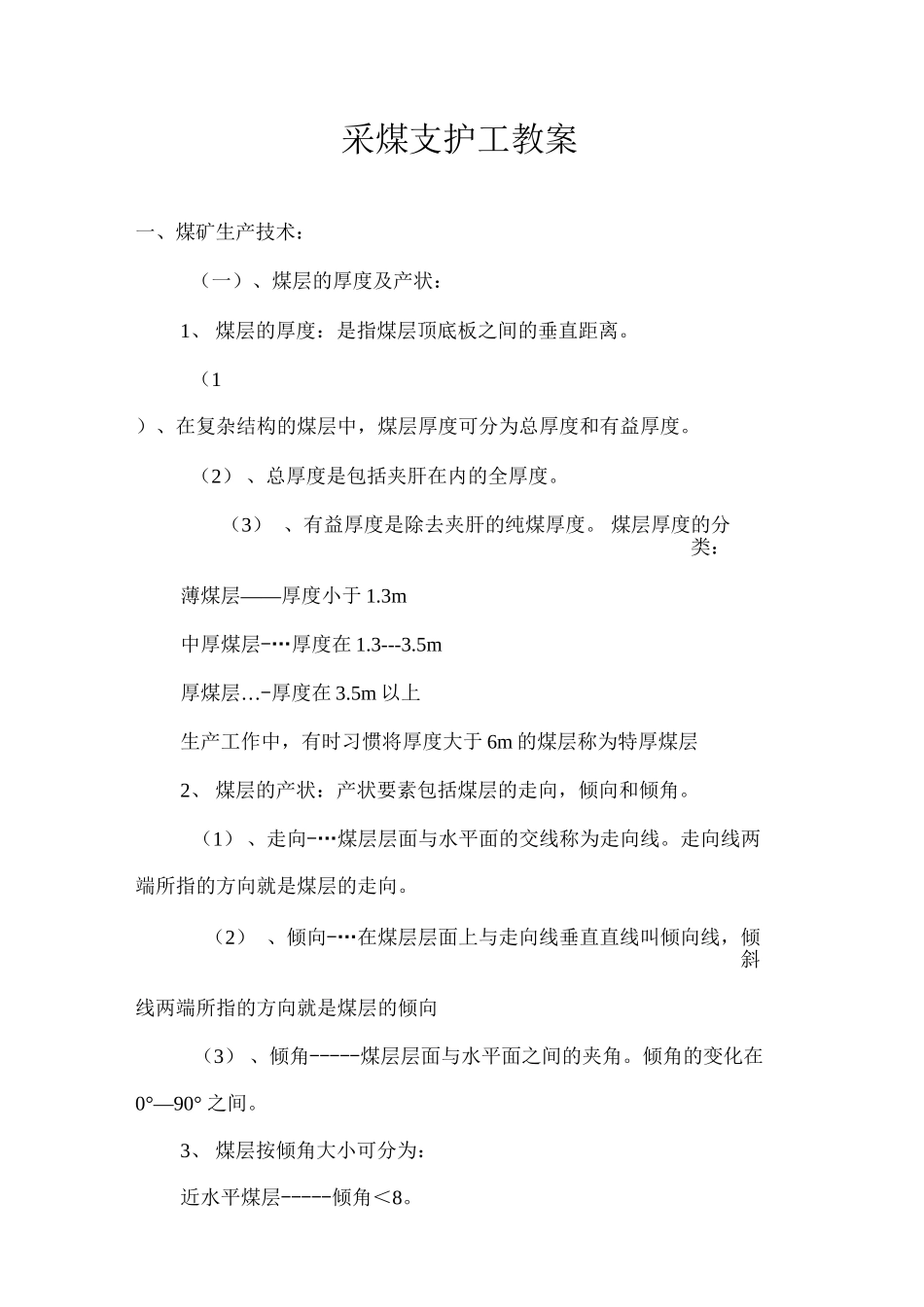

采煤支护工教案

采煤支护工教案 一、煤矿生产技术： （一）、煤层的厚度及产状： 1 、 煤层的厚度：是指煤层顶底板之间的垂直距离。 （1 ）、在复杂结构的煤层中，煤层厚度可分为总厚度和有益厚度。 （2 ） 、总厚度是包括夹肝在内的全厚度。 （3 ） 、有益厚度是除去夹肝的纯煤厚度。 煤层厚度的分类：——薄煤层厚度小于 1.3m 中厚煤层-…厚度在 1.3---3.5m …厚煤层-厚度在 3.5m 以上 生产工作中，有时习惯将厚度大于 6m 的煤层称为特厚煤层 2 、 煤层的产状：产状要素包括煤层的走向，倾向和倾角。 （1） 、走向-… 煤层层面与水平面的交线称为走向线。走向线两端所指的方向就是煤层的走向。 （2 ） 、倾向-…在煤层层面上与走向线垂直直线叫倾向线，倾 斜线两端所指的方向就是煤层的倾向 （3 ） 、倾角----- 煤层层面与水平面之间的夹角。倾角的变化在0°—90° 之间。 3 、 煤层按倾角大小可分为： 近水平煤层-----倾角＜8。 缓倾斜煤层-…倾角 8°—25° 倾斜煤层-…倾角 25°—45° 急倾斜煤层-----倾角＞45。 二、地质构造及其对巷道的影响： 1 、 地质构造通常包括褶皱，断层和节理，断层和节理统称断裂构造。 2 、 褶皱的形成：煤层在生成初期，一般是成水平状态的，由于 地壳运动的结束，使煤层和它周边的岩层发生变形和变位。当岩层收 到水平方向的挤压和由地心缓慢上升的压力，岩层被挤压或弯曲状， 但也没有失去原有的连续性，这种构造形态较褶皱构造。褶皱构造中，岩层每一个弯曲的部分，叫褶曲。 褶曲的形状有背斜和向斜两种，岩层层面向上凸起的弯曲称为背斜，岩层层面向下凹的弯曲叫向斜。 3、 褶皱对巷道掘进的影响： (1) 、大型向斜的轴部顶板压力有增大的现象，必须加强支护，否则容易发生冒顶事故，给顶板管理带来很大的困难。 (2) 、有瓦斯突出的矿井，向斜轴部是瓦斯突出的危险区。由于 向斜轴部顶板压力大，在加上强大的瓦斯压力，向斜轴部容易发生瓦斯突出。 4 、 断裂构造：煤(岩)层受地壳运动产生的地应力作用发生断 裂，就失去了连续性和完整性，出现断裂面，形成断裂构造。如果断裂面两侧的煤(岩)层没有发生显著的位置错动，称为节理或裂隙。 若发生了显著的位置错动，即为断层。 (1 )、断层：断层是由于地壳运动而使煤岩层的完整性遭到破坏, 发生断裂而形成的现象。断层的性质及其在空间的位置和形态，可用断层要素来表示，包括断层面、断层线、断盘和...
