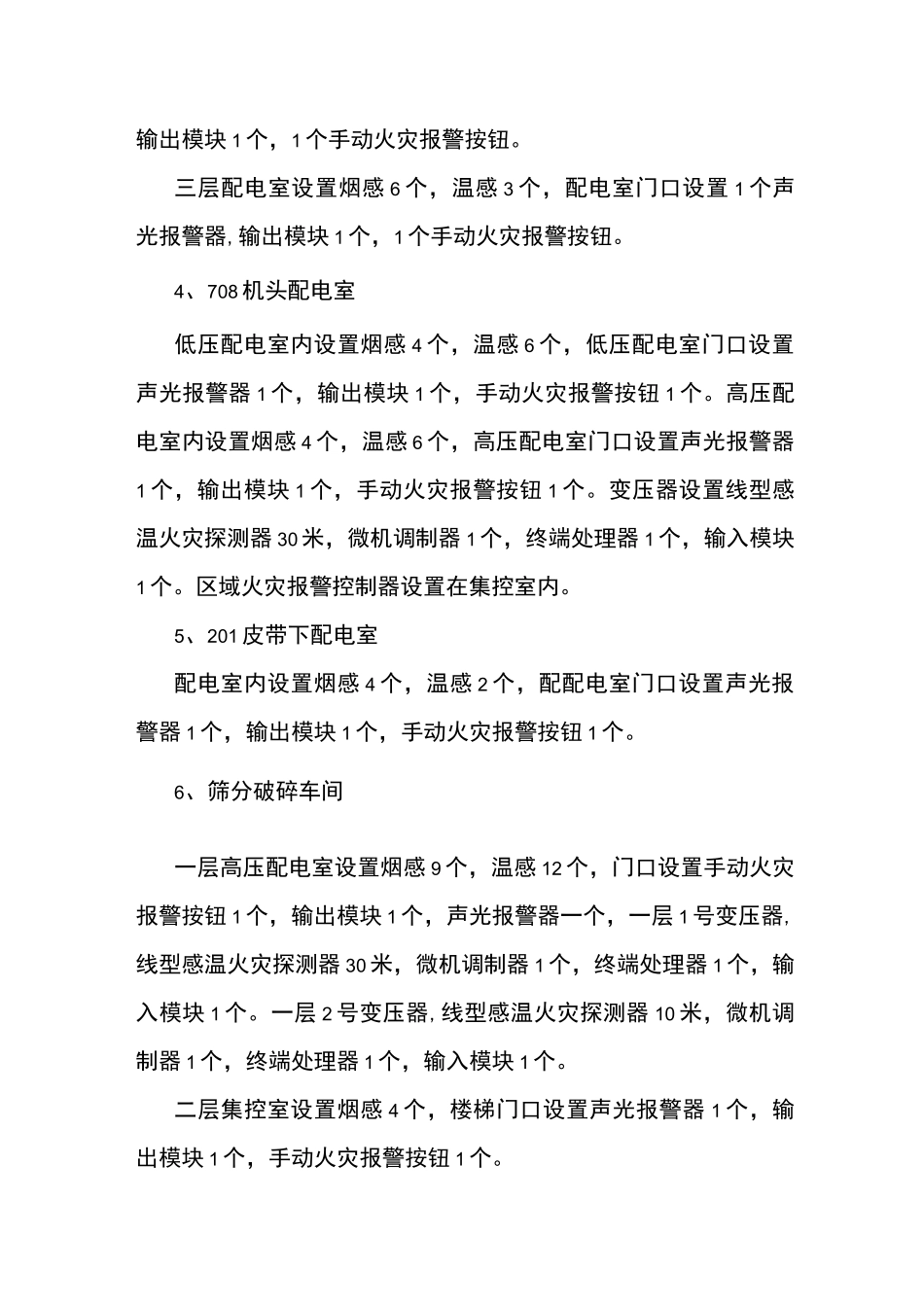

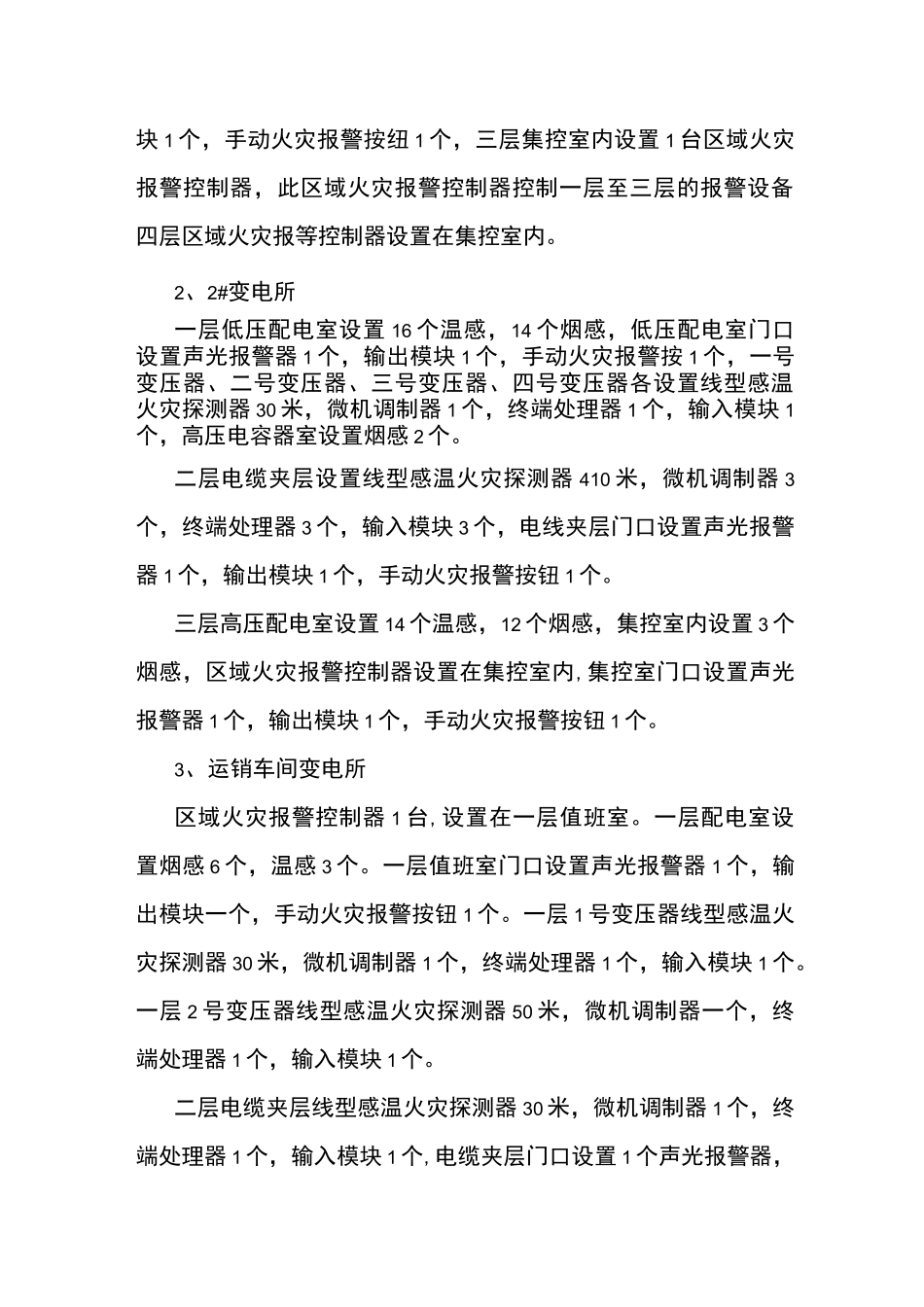

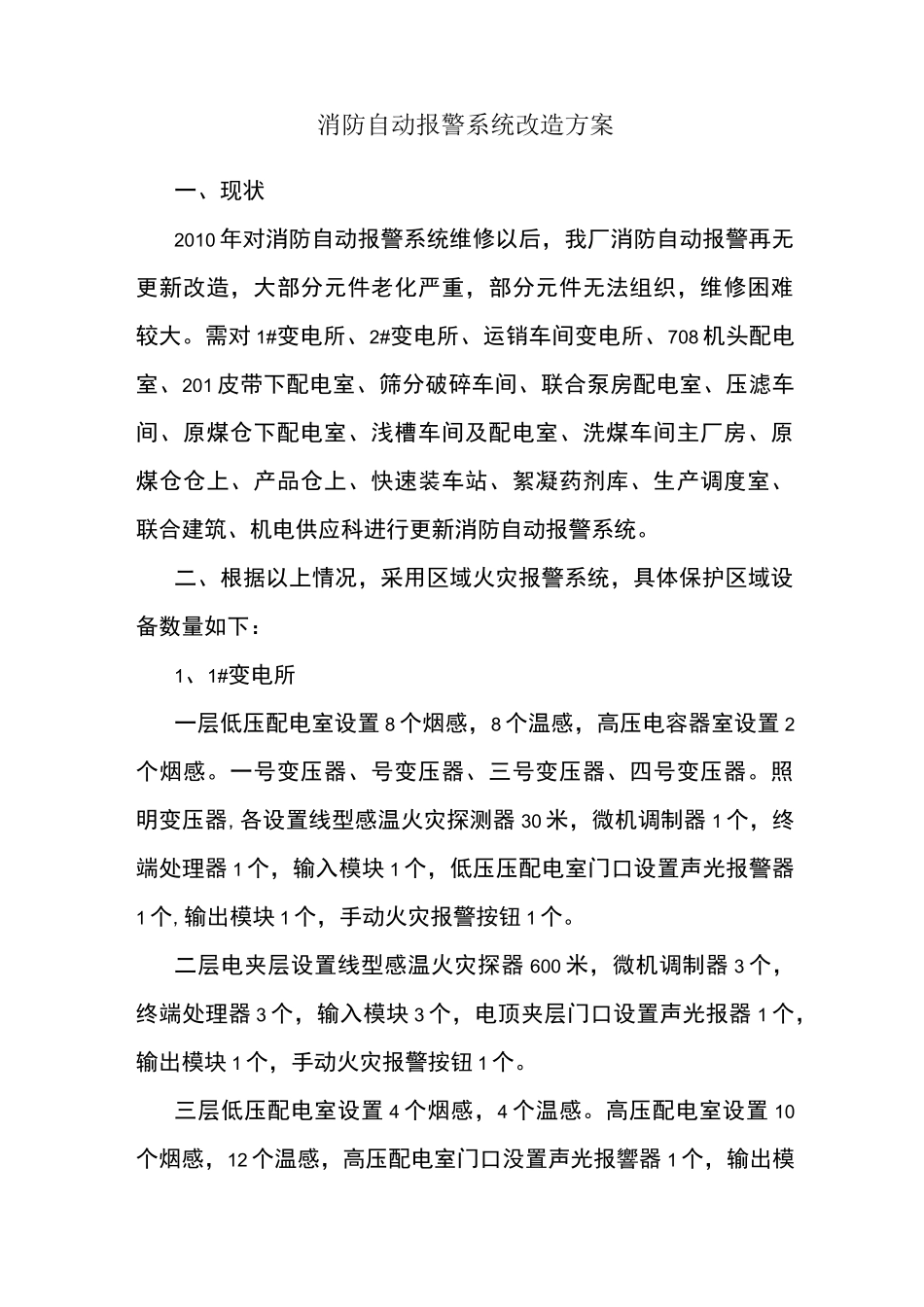

消防自动报警系统改造方案一、现状2010 年对消防自动报警系统维修以后,我厂消防自动报警再无更新改造,大部分元件老化严重,部分元件无法组织,维修困难较大。需对 1#变电所、2#变电所、运销车间变电所、708 机头配电室、201 皮带下配电室、筛分破碎车间、联合泵房配电室、压滤车间、原煤仓下配电室、浅槽车间及配电室、洗煤车间主厂房、原煤仓仓上、产品仓上、快速装车站、絮凝药剂库、生产调度室、联合建筑、机电供应科进行更新消防自动报警系统。二、根据以上情况,采用区域火灾报警系统,具体保护区域设备数量如下:1、1#变电所一层低压配电室设置 8 个烟感,8 个温感,高压电容器室设置 2个烟感。一号变压器、号变压器、三号变压器、四号变压器。照明变压器,各设置线型感温火灾探测器 30 米,微机调制器 1 个,终端处理器 1 个,输入模块 1 个,低压压配电室门口设置声光报警器1 个,输出模块 1 个,手动火灾报警按钮 1 个。二层电夹层设置线型感温火灾探器 600 米,微机调制器 3 个,终端处理器 3 个,输入模块 3 个,电顶夹层门口设置声光报器 1 个,输出模块 1 个,手动火灾报警按钮 1 个。三层低压配电室设置 4 个烟感,4 个温感。高压配电室设置 10个烟感,12 个温感,高压配电室门口没置声光报響器 1 个,输出模块 1 个,手动火灾报警按纽 1 个,三层集控室内设置 1 台区域火灾报警控制器,此区域火灾报警控制器控制一层至三层的报警设备四层区域火灾报等控制器设置在集控室内。2、2#变电所一层低压配电室设置 16 个温感,14 个烟感,低压配电室门口设置声光报警器 1 个,输出模块 1 个,手动火灾报警按 1 个,一号变压器、二号变压器、三号变压器、四号变压器各设置线型感温火灾探测器 30 米,微机调制器 1 个,终端处理器 1 个,输入模块 1个,高压电容器室设置烟感 2 个。二层电缆夹层设置线型感温火灾探测器 410 米,微机调制器 3个,终端处理器 3 个,输入模块 3 个,电线夹层门口设置声光报警器 1 个,输出模块 1 个,手动火灾报警按钮 1 个。三层高压配电室设置 14 个温感,12 个烟感,集控室内设置 3 个烟感,区域火灾报警控制器设置在集控室内,集控室门口设置声光报警器 1 个,输出模块 1 个,手动火灾报警按钮 1 个。3、运销车间变电所区域火灾报警控制器 1 台,设置在一层值班室。一层配电室设置烟感 6 个,温感 3 个。一...
