消防报警系统升级方案

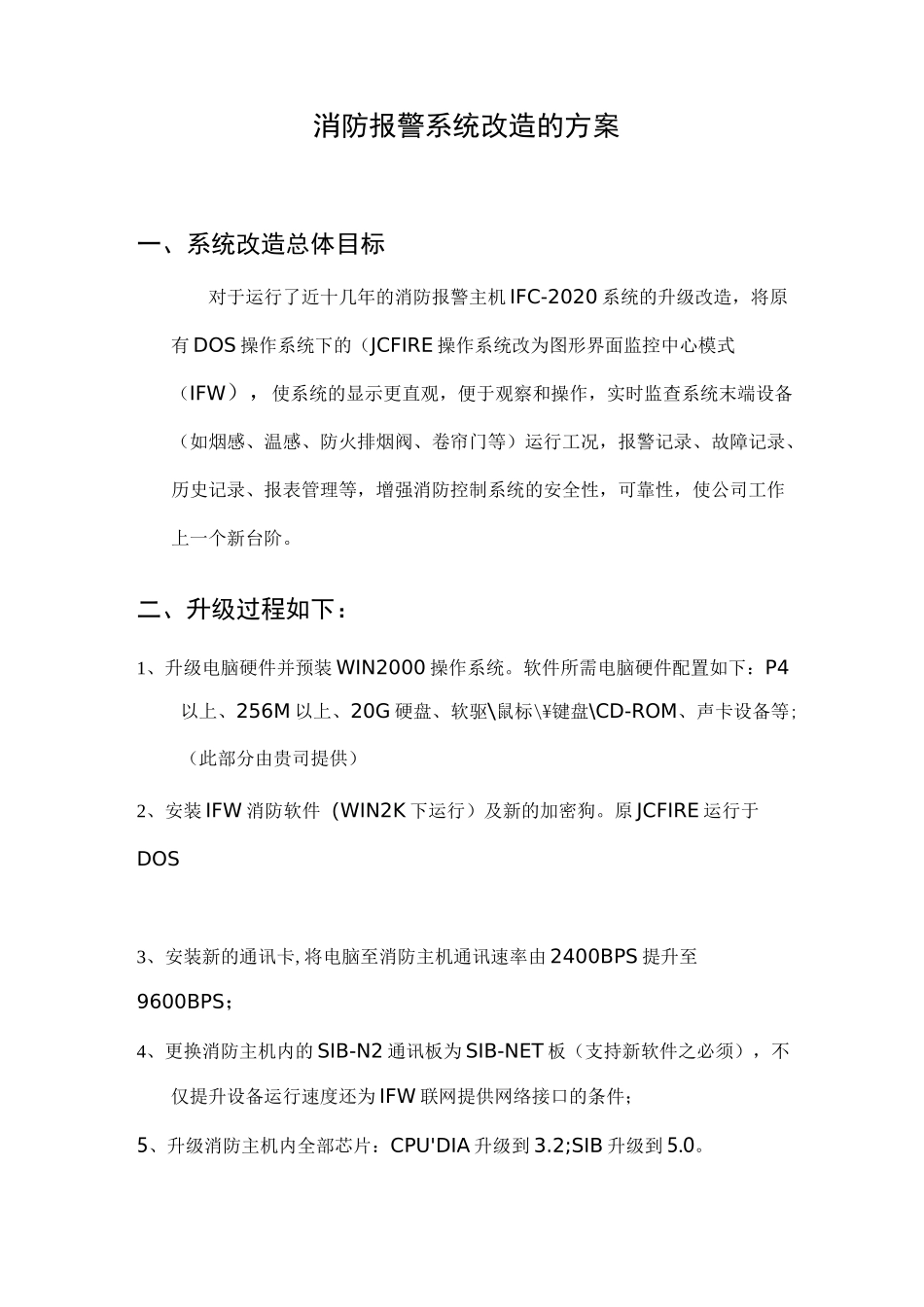

消防报警系统改造的方案一、系统改造总体目标对于运行了近十几年的消防报警主机 IFC-2020 系统的升级改造，将原有 DOS 操作系统下的（JCFIRE 操作系统改为图形界面监控中心模式（IFW），使系统的显示更直观，便于观察和操作，实时监查系统末端设备（如烟感、温感、防火排烟阀、卷帘门等）运行工况，报警记录、故障记录、历史记录、报表管理等，增强消防控制系统的安全性，可靠性，使公司工作上一个新台阶。二、升级过程如下：1、升级电脑硬件并预装 WIN2000 操作系统。软件所需电脑硬件配置如下：P4以上、256M 以上、20G 硬盘、软驱\鼠标\¥键盘\CD-ROM、声卡设备等;（此部分由贵司提供）2、安装 IFW 消防软件（WIN2K 下运行）及新的加密狗。原 JCFIRE 运行于DOS3、安装新的通讯卡,将电脑至消防主机通讯速率由 2400BPS 提升至9600BPS；4、更换消防主机内的 SIB-N2 通讯板为 SIB-NET 板（支持新软件之必须），不仅提升设备运行速度还为 IFW 联网提供网络接口的条件；5、升级消防主机内全部芯片：CPU'DIA 升级到 3.2;SIB 升级到 5.0。三、新系统的功能3.1 网络组成智能消防网络主要是由智能火灾报警控制器和其它控制设备连成的对等网络,带有 NCM（网络通讯模块）的 IFC-3030 或 IFC-640、IFW（网络图形工作站）JNCA（网络控制报警显示器），带有 JSIB-NET 串行接口卡及 MIB（网络通讯模块）的 IFC-2020（固化芯片版本 5.0 以上）或 IFC-1010（固化芯片版本5.0 以上）等都可以作为网络节点。该网络是基于 ARCNET 局域网技术的无冲突的令牌传递式网络，能使系统实现真正的点对点通讯。3.2 网络特性a）可以选择光纤，双绞线或光纽电缆混合通讯线路（多种模式）b）网络线路结构采用 NFPA4 型或 7 型网络方式C）基于 ARCNETR 通讯技术d）真正的点对点通讯，每一个节点存贮自己的编程，并且和其它节点以对等网络通讯e）无冲中突的令牌网协议f）无“主”计算机连接,避免采用中央设备造成的通讯薄弱点g）高稳定性系统，每一个节点相当于一个转发器并且重新生成数据信号。故障的节点将不会影响其它正常的节点之间的通讯h）高速数据通讯网络，最高传输速率 BPSi）方便的插入式模块 MIB 与 JSIB-NET 用于连接 IFC-2020/IFC-1010;NCM 用于连接 IFC-3030/IFC-640 火灾报警控制器到网络j)多极网络控制站(IFW)可以设置在网络的任何位置k)多极智能网络告警器 JNCA)可以放置在网络的任何位置l) IFW 显示...
