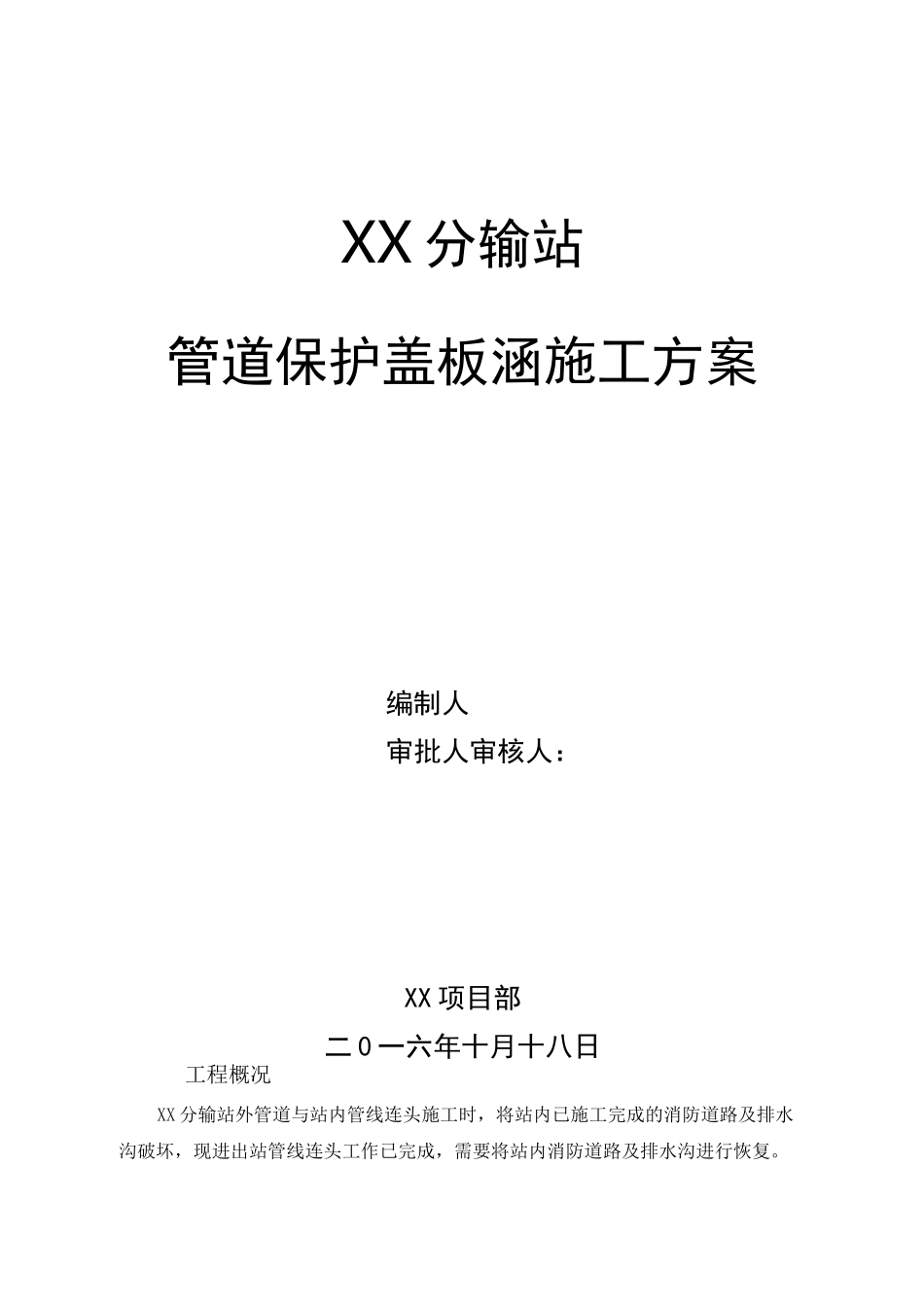

管道保护盖板涵施工方案

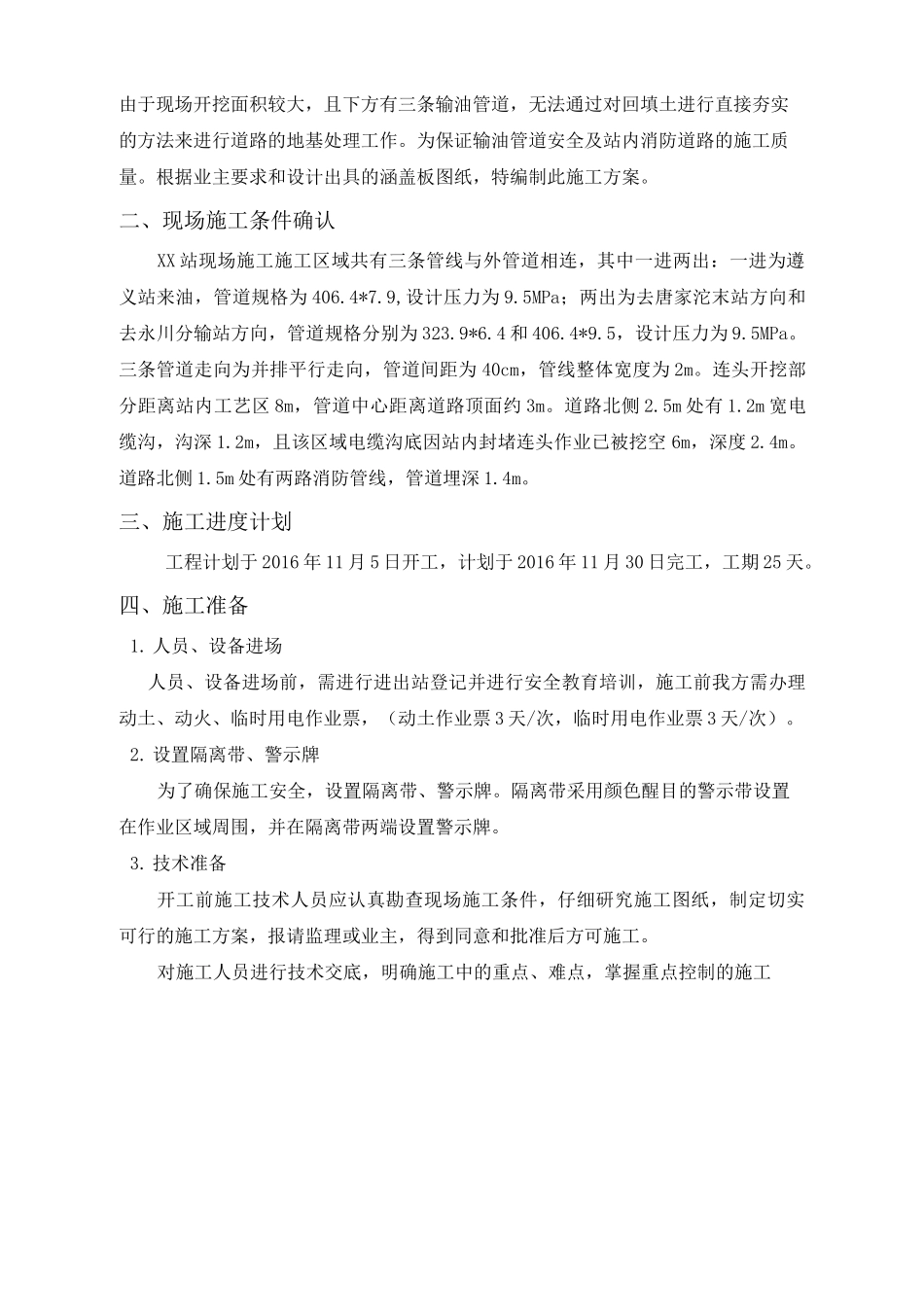

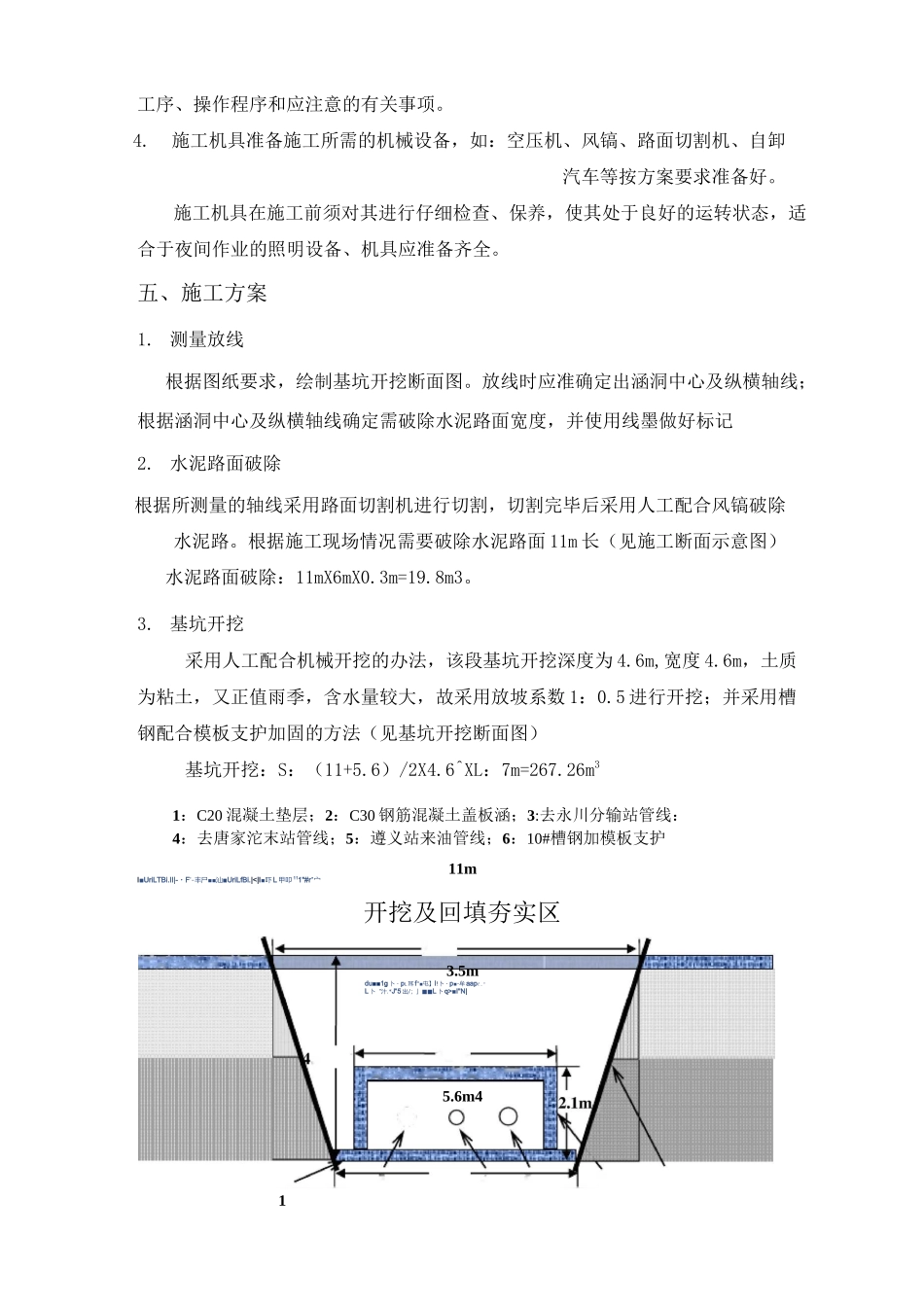

XX 分输站管道保护盖板涵施工方案编制人审批人审核人：XX 项目部二 0 一六年十月十八日工程概况XX 分输站外管道与站内管线连头施工时，将站内已施工完成的消防道路及排水沟破坏，现进出站管线连头工作已完成，需要将站内消防道路及排水沟进行恢复。由于现场开挖面积较大，且下方有三条输油管道，无法通过对回填土进行直接夯实的方法来进行道路的地基处理工作。为保证输油管道安全及站内消防道路的施工质量。根据业主要求和设计出具的涵盖板图纸，特编制此施工方案。二、现场施工条件确认XX 站现场施工施工区域共有三条管线与外管道相连，其中一进两出：一进为遵义站来油，管道规格为 406.4*7.9,设计压力为 9.5MPa；两出为去唐家沱末站方向和去永川分输站方向，管道规格分别为 323.9*6.4 和 406.4*9.5，设计压力为 9.5MPa。三条管道走向为并排平行走向，管道间距为 40cm，管线整体宽度为 2m。连头开挖部分距离站内工艺区 8m，管道中心距离道路顶面约 3m。道路北侧 2.5m 处有 1.2m 宽电缆沟，沟深 1.2m，且该区域电缆沟底因站内封堵连头作业已被挖空 6m，深度 2.4m。道路北侧 1.5m 处有两路消防管线，管道埋深 1.4m。三、施工进度计划工程计划于 2016 年 11 月 5 日开工，计划于 2016 年 11 月 30 日完工，工期 25 天。四、施工准备1. 人员、设备进场人员、设备进场前，需进行进出站登记并进行安全教育培训，施工前我方需办理动土、动火、临时用电作业票，（动土作业票 3 天/次，临时用电作业票 3 天/次）。2. 设置隔离带、警示牌为了确保施工安全，设置隔离带、警示牌。隔离带采用颜色醒目的警示带设置在作业区域周围，并在隔离带两端设置警示牌。3. 技术准备开工前施工技术人员应认真勘查现场施工条件，仔细研究施工图纸，制定切实可行的施工方案，报请监理或业主，得到同意和批准后方可施工。对施工人员进行技术交底，明确施工中的重点、难点，掌握重点控制的施工1.6工序、操作程序和应注意的有关事项。4.施工机具准备施工所需的机械设备，如：空压机、风镐、路面切割机、自卸汽车等按方案要求准备好。施工机具在施工前须对其进行仔细检查、保养，使其处于良好的运转状态，适合于夜间作业的照明设备、机具应准备齐全。五、施工方案1. 测量放线根据图纸要求，绘制基坑开挖断面图。放线时应准确定出涵洞中心及纵横轴线；根据涵洞中心及纵横轴线确定需破除水泥路面宽度，并使用线墨做好标记2. 水泥...
