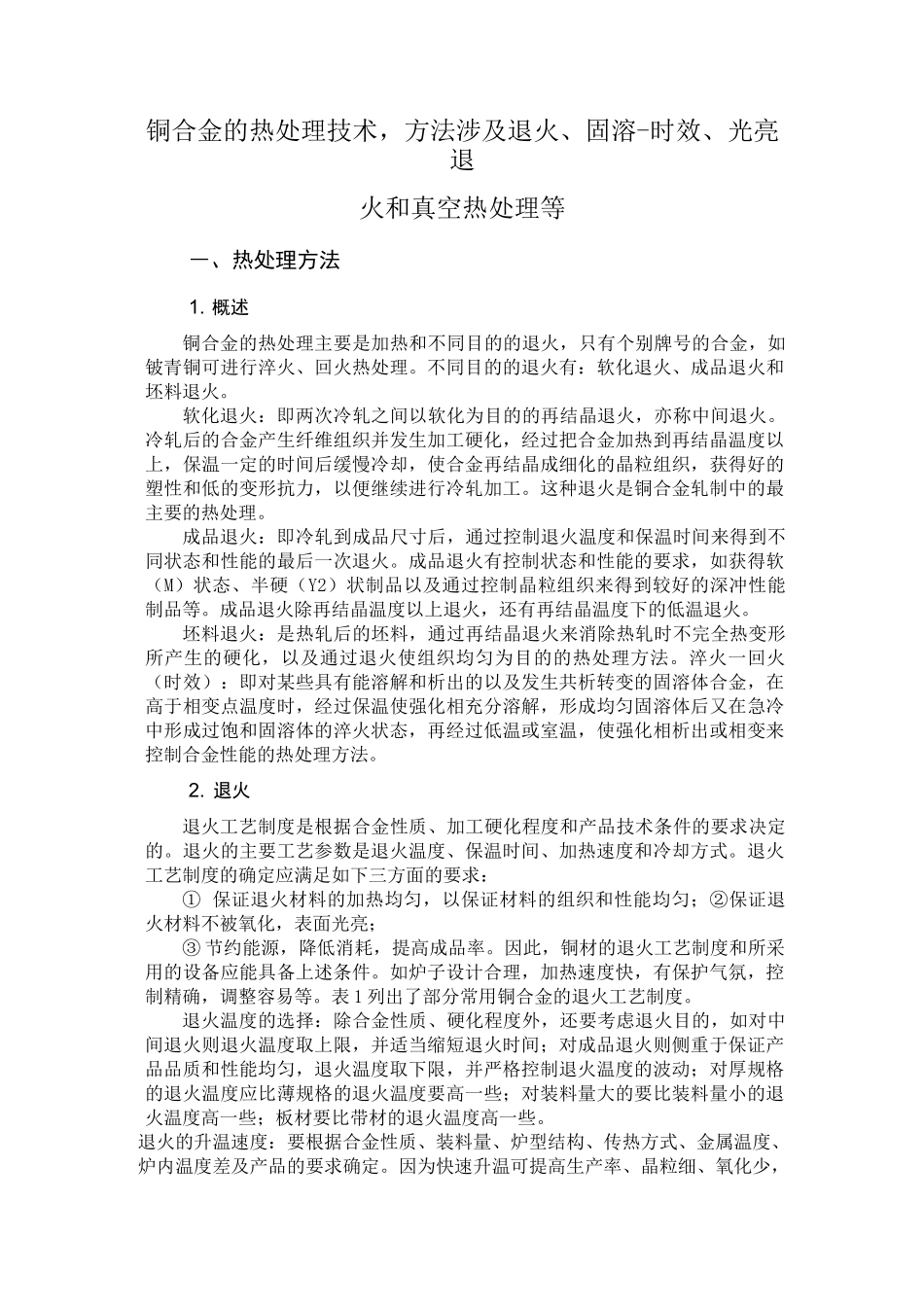

铜合金的热处理技术，方法涉及退火、固溶-时效、光亮退火和真空热处理等―、热处理方法1. 概述铜合金的热处理主要是加热和不同目的的退火，只有个别牌号的合金，如铍青铜可进行淬火、回火热处理。不同目的的退火有：软化退火、成品退火和坯料退火。软化退火：即两次冷轧之间以软化为目的的再结晶退火，亦称中间退火。冷轧后的合金产生纤维组织并发生加工硬化，经过把合金加热到再结晶温度以上，保温一定的时间后缓慢冷却，使合金再结晶成细化的晶粒组织，获得好的塑性和低的变形抗力，以便继续进行冷轧加工。这种退火是铜合金轧制中的最主要的热处理。成品退火：即冷轧到成品尺寸后，通过控制退火温度和保温时间来得到不同状态和性能的最后一次退火。成品退火有控制状态和性能的要求，如获得软（M）状态、半硬（Y2）状制品以及通过控制晶粒组织来得到较好的深冲性能制品等。成品退火除再结晶温度以上退火，还有再结晶温度下的低温退火。坯料退火：是热轧后的坯料，通过再结晶退火来消除热轧时不完全热变形所产生的硬化，以及通过退火使组织均匀为目的的热处理方法。淬火一回火（时效）：即对某些具有能溶解和析出的以及发生共析转变的固溶体合金，在高于相变点温度时，经过保温使强化相充分溶解，形成均匀固溶体后又在急冷中形成过饱和固溶体的淬火状态，再经过低温或室温，使强化相析出或相变来控制合金性能的热处理方法。2. 退火退火工艺制度是根据合金性质、加工硬化程度和产品技术条件的要求决定的。退火的主要工艺参数是退火温度、保温时间、加热速度和冷却方式。退火工艺制度的确定应满足如下三方面的要求：① 保证退火材料的加热均匀，以保证材料的组织和性能均匀；②保证退火材料不被氧化，表面光亮；③ 节约能源，降低消耗，提高成品率。因此，铜材的退火工艺制度和所采用的设备应能具备上述条件。如炉子设计合理，加热速度快，有保护气氛，控制精确，调整容易等。表 1 列出了部分常用铜合金的退火工艺制度。退火温度的选择：除合金性质、硬化程度外，还要考虑退火目的，如对中间退火则退火温度取上限，并适当缩短退火时间；对成品退火则侧重于保证产品品质和性能均匀，退火温度取下限，并严格控制退火温度的波动；对厚规格的退火温度应比薄规格的退火温度要高一些；对装料量大的要比装料量小的退火温度高一些；板材要比带材的退火温度高一些。退火的升温速度：要根据合金性质、装料量、炉型结构、传热方式、金属温度、炉内温度差及...
