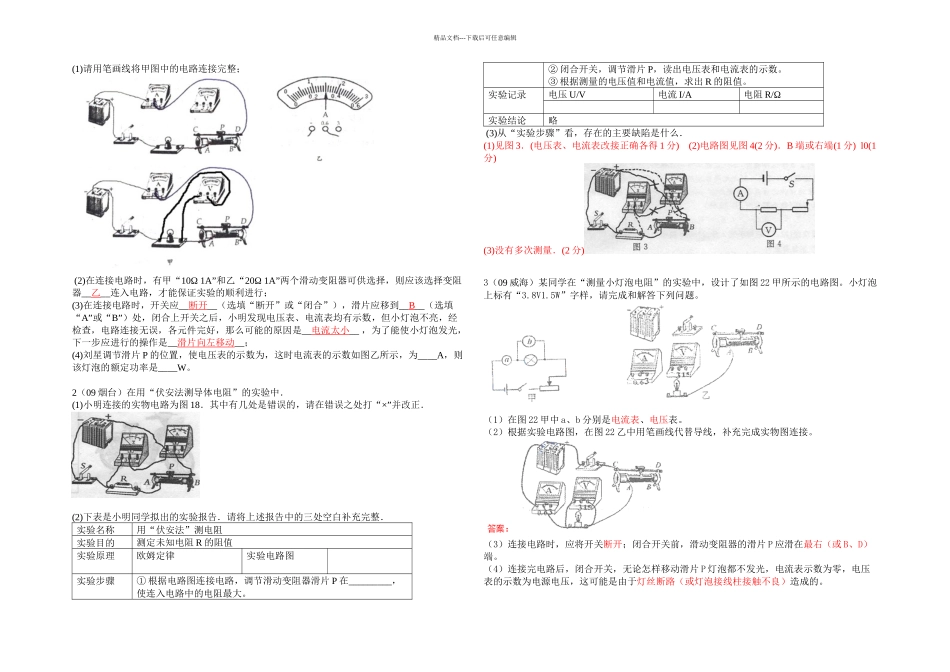

精品文档---下载后可任意编辑(1)请用笔画线将甲图中的电路连接完整； (2)在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器__乙__连入电路，才能保证实验的顺利进行；(3)在连接电路时，开关应__断开__（选填“断开”或“闭合”），滑片应移到__B__（选填“A”或“B”）处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是__电流太小__ ，为了能使小灯泡发光，下一步应进行的操作是__滑片向左移动__；(4)刘星调节滑片 P 的位置，使电压表的示数为，这时电流表的示数如图乙所示，为____A，则该灯泡的额定功率是____W。 2（09 烟台）在用“伏安法测导体电阻”的实验中．(1)小明连接的实物电路为图 18．其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．实验名称用“伏安法”测电阻实验目的测定未知电阻 R 的阻值实验原理欧姆定律实验电路图实验步骤① 根据电路图连接电路，调节滑动变阻器滑片 P 在_________，使连入电路中的电阻最大。② 闭合开关，调节滑片 P，读出电压表和电流表的示数。③ 根据测量的电压值和电流值，求出 R 的阻值。实验记录电压 U/V电流 I/A电阻 R/Ω实验结论略 (3)从“实验步骤”看，存在的主要缺陷是什么．(1)见图 3．(电压表、电流表改接正确各得 1 分) (2)电路图见图 4(2 分)．B 端或右端(1 分) l0(1分)(3)没有多次测量．(2 分) 3（09 威海）某同学在“测量小灯泡电阻”的实验中，设计了如图 22 甲所示的电路图。小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。（1）在图 22 甲中 a、b 分别是电流表、电压表。（2）根据实验电路图，在图 22 乙中用笔画线代替导线，补充完成实物图连接。（3）连接电路时，应将开关断开；闭合开关前，滑动变阻器的滑片 P 应滑在最右（或 B、D）端。（4）连接完电路后，闭合开关，无论怎样移动滑片 P 灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于灯丝断路（或灯泡接线柱接触不良）造成的。 精品文档---下载后可任意编辑 4（09 蚌埠二中）为测量待测电阻 Rx阻值，小敏设计了如图所示的电路，R0的阻值已知且电源电压不变，所选用的电压表为零刻度线在表盘刻度线最左端的电压表，她_______不能______（选填“能”或“不能”...
