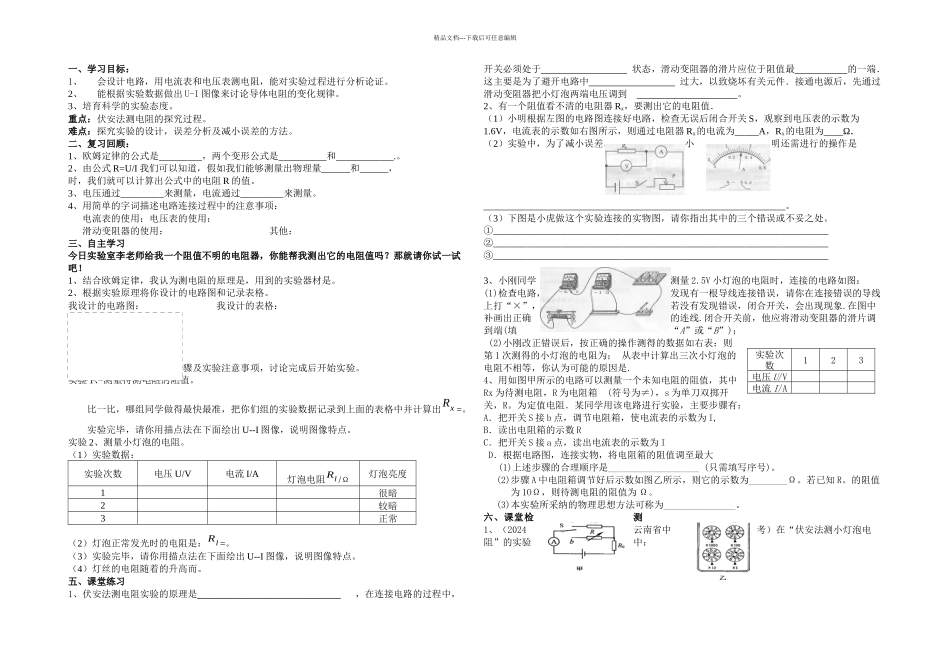

伏安法测电阻VIP专享

精品文档---下载后可任意编辑一、学习目标：1、会设计电路，用电流表和电压表测电阻，能对实验过程进行分析论证。2、能根据实验数据做出 U-I 图像来讨论导体电阻的变化规律。3、培育科学的实验态度。重点：伏安法测电阻的探究过程。难点：探究实验的设计，误差分析及减小误差的方法。二、复习回顾：1、欧姆定律的公式是_________，两个变形公式是__________和____________.。 2、由公式 R=U/I 我们可以知道，假如我们能够测量出物理量______和______， 时，我们就可以计算出公式中的电阻 R 的值。 3、电压通过_________来测量，电流通过_________来测量。 4、用简单的字词描述电路连接过程中的注意事项：电流表的使用：电压表的使用：滑动变阻器的使用： 其他：三、自主学习今日实验室李老师给我一个阻值不明的电阻器，你能帮我测出它的电阻值吗？那就请你试一试吧！1、结合欧姆定律，我认为测电阻的原理是，用到的实验器材是。2、根据实验原理将你设计的电路图和记录表格。我设计的电路图： 我设计的表格：3、实验的步骤？。四、合作探究小组议一议实验操作步骤及实验注意事项，讨论完成后开始实验。实验 1、测量待测电阻的阻值。比一比，哪组同学做得最快最准，把你们组的实验数据记录到上面的表格中并计算出Rx =。实验完毕，请你用描点法在下面绘出 U--I 图像，说明图像特点。实验 2、测量小灯泡的电阻。（1）实验数据：实验次数电压 U/V电流 I/A灯泡电阻Rl /Ω灯泡亮度1很暗2较暗3正常（2）灯泡正常发光时的电阻是：Rl =。（3）实验完毕，请你用描点法在下面绘出 U--I 图像，说明图像特点。（4）灯丝的电阻随着的升高而。五、课堂练习1、伏安法测电阻实验的原理是 ，在连接电路的过程中，开关必须处于 状态，滑动变阻器的滑片应位于阻值最 的一端．这主要是为了避开电路中 过大，以致烧坏有关元件．接通电源后，先通过滑动变阻器把小灯泡两端电压调到 。2、有一个阻值看不清的电阻器 Rx，要测出它的电阻值．（1）小明根据左图的电路图连接好电路，检查无误后闭合开关 S，观察到电压表的示数为1.6V，电流表的示数如右图所示，则通过电阻器 Rx的电流为_____A，Rx的电阻为____Ω．（2）实验中，为了减小误差，小明还需进行的操作是_______________________________________________________________。（3）下图是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。________________________________...
