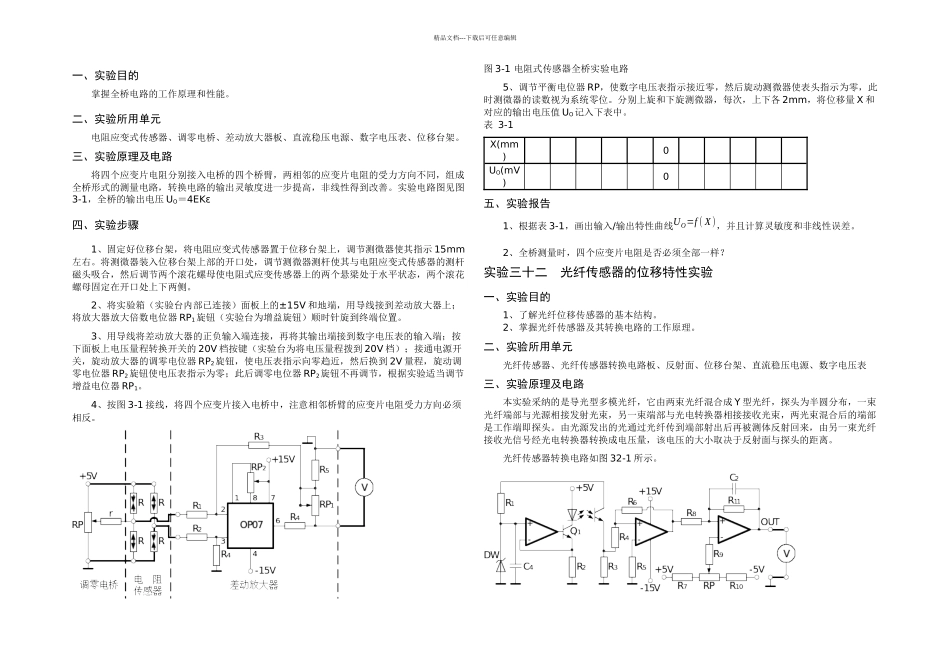

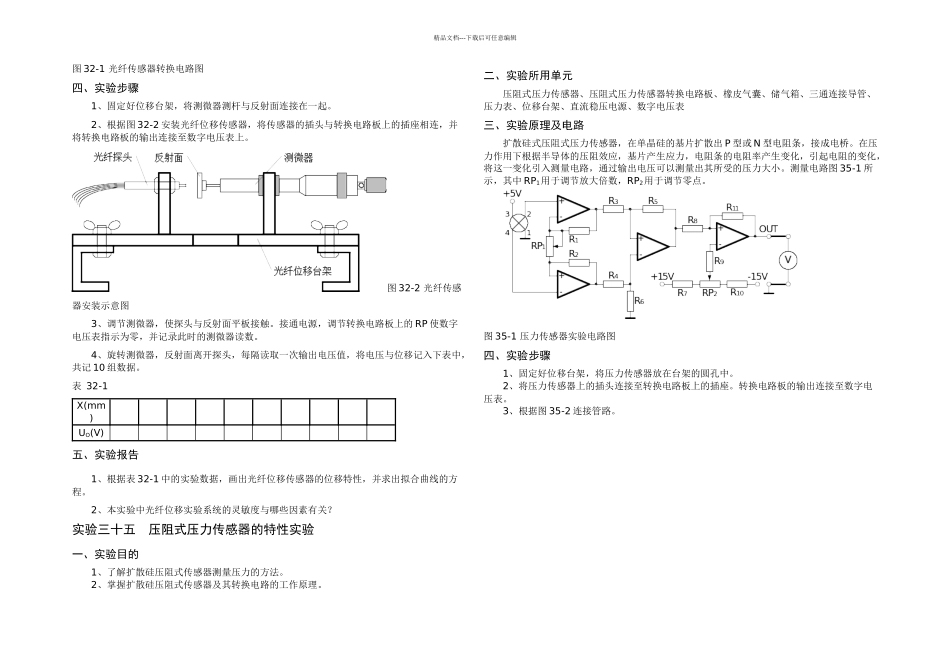

精品文档---下载后可任意编辑一、实验目的掌握全桥电路的工作原理和性能。二、实验所用单元电阻应变式传感器、调零电桥、差动放大器板、直流稳压电源、数字电压表、位移台架。三、实验原理及电路将四个应变片电阻分别接入电桥的四个桥臂，两相邻的应变片电阻的受力方向不同，组成全桥形式的测量电路，转换电路的输出灵敏度进一步提高，非线性得到改善。实验电路图见图3-1，全桥的输出电压 UO＝4EKε四、实验步骤1、固定好位移台架，将电阻应变式传感器置于位移台架上，调节测微器使其指示 15mm左右。将测微器装入位移台架上部的开口处，调节测微器测杆使其与电阻应变式传感器的测杆磁头吸合，然后调节两个滚花螺母使电阻式应变传感器上的两个悬梁处于水平状态，两个滚花螺母固定在开口处上下两侧。2、将实验箱（实验台内部已连接）面板上的±15V 和地端，用导线接到差动放大器上；将放大器放大倍数电位器 RP1旋钮（实验台为增益旋钮）顺时针旋到终端位置。3、用导线将差动放大器的正负输入端连接，再将其输出端接到数字电压表的输入端；按下面板上电压量程转换开关的 20V 档按键（实验台为将电压量程拨到 20V 档）；接通电源开关，旋动放大器的调零电位器 RP2旋钮，使电压表指示向零趋近，然后换到 2V 量程，旋动调零电位器 RP2旋钮使电压表指示为零；此后调零电位器 RP2旋钮不再调节，根据实验适当调节增益电位器 RP1。4、按图 3-1 接线，将四个应变片接入电桥中，注意相邻桥臂的应变片电阻受力方向必须相反。图 3-1 电阻式传感器全桥实验电路5、调节平衡电位器 RP，使数字电压表指示接近零，然后旋动测微器使表头指示为零，此时测微器的读数视为系统零位。分别上旋和下旋测微器，每次，上下各 2mm，将位移量 X 和对应的输出电压值 UO记入下表中。表 3-1X(mm)0UO(mV)0五、实验报告1、根据表 3-1，画出输入/输出特性曲线UO=f ( X)，并且计算灵敏度和非线性误差。2、全桥测量时，四个应变片电阻是否必须全部一样？实验三十二 光纤传感器的位移特性实验一、实验目的1、了解光纤位移传感器的基本结构。2、掌握光纤传感器及其转换电路的工作原理。二、实验所用单元光纤传感器、光纤传感器转换电路板、反射面、位移台架、直流稳压电源、数字电压表三、实验原理及电路本实验采纳的是导光型多模光纤，它由两束光纤混合成 Y 型光纤，探头为半圆分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束，...
