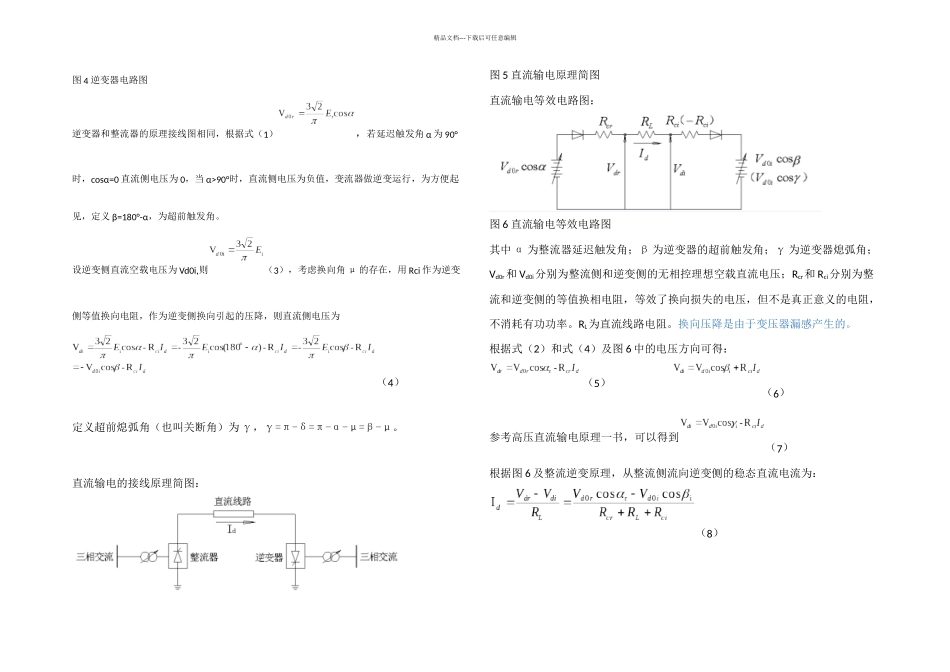

精品文档---下载后可任意编辑整流部分的结构是三相桥式电路，如图 1 所示。图 1 整流器电路图ea、eb、ec为等值沟通系统的工频基波正弦相电动势，图 2 整流侧电压波形（a）为 m、n 点对中性点的电位，（b）为直流侧电压 ud，（c）为触发脉冲。图（a）中 C1 为自然换向点，角度 α 为延迟触发角，即晶闸管开始导通的角度；μ 为叠弧角（换向角），即电流从一相换到另一相的时间。定义熄弧延迟角为 δ，δ=α+μ。理想直流侧空载电压为（1）换向引起的压降可用等值换向电阻Rcr代替，可以计算出直流侧电压平均值为（2）图 3 整流侧外特性随 α 增大，直流侧电压减小。精品文档---下载后可任意编辑图 4 逆变器电路图逆变器和整流器的原理接线图相同，根据式（1），若延迟触发角 α 为 90°时，cosα=0 直流侧电压为 0，当 α>90°时，直流侧电压为负值，变流器做逆变运行，为方便起见，定义 β=180°-α，为超前触发角。设逆变侧直流空载电压为 Vd0i,则（3），考虑换向角 μ 的存在，用 Rci 作为逆变侧等值换向电阻，作为逆变侧换向引起的压降，则直流侧电压为（4）定义超前熄弧角（也叫关断角）为 γ，γ=π-δ=π-α-μ=β-μ。直流输电的接线原理简图：图 5 直流输电原理简图直流输电等效电路图：图 6 直流输电等效电路图其中 α 为整流器延迟触发角；β 为逆变器的超前触发角；γ 为逆变器熄弧角；Vd0r和 Vd0i分别为整流侧和逆变侧的无相控理想空载直流电压；Rcr和 Rci分别为整流和逆变侧的等值换相电阻，等效了换向损失的电压，但不是真正意义的电阻，不消耗有功功率。RL为直流线路电阻。换向压降是由于变压器漏感产生的。根据式（2）和式（4）及图 6 中的电压方向可得： （5） （6）参考高压直流输电原理一书，可以得到（7）根据图 6 及整流逆变原理，从整流侧流向逆变侧的稳态直流电流为：（8）精品文档---下载后可任意编辑或（9）式中 αr 和 βi 分别是整流侧延迟触发角和逆变侧超前触发角，γi 为逆变侧超前熄弧角。由（8）（9）式可知，改变 αr 和 βi 或 γi 可调节直流电流。正常运行条件下，整流侧采纳定电流控制，主要是由于功率的变化取决于直流电流 Id的变化，且整流逆变两站均要装设定电流控制，逆变站装设的目的是当 Id下降过多时，协助其快速恢复正常。使整流器运行于恒电流状态，控制传输功率的稳定；根据式（6）可得控制特性曲线图 7 整流侧控制特性随 α ...
