低压电器课设三相异步电动机自耦变压器减压启动能耗制动设计说明书

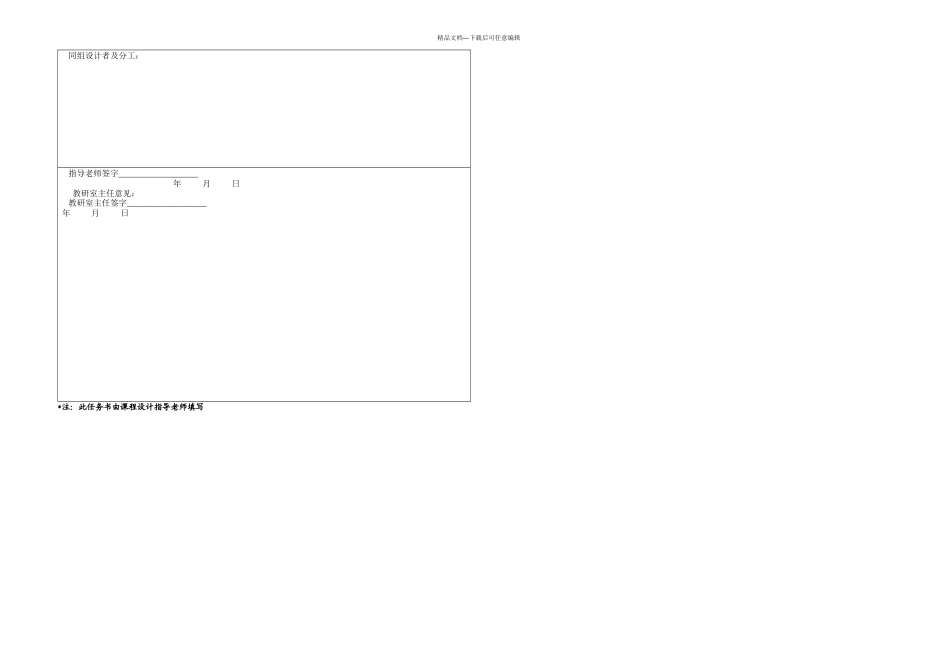

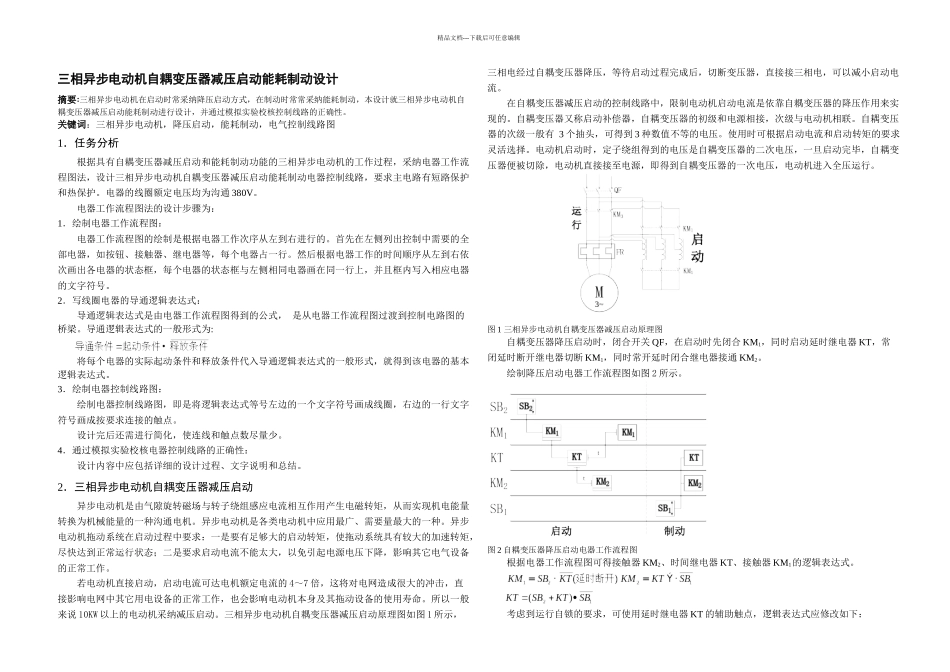

精品文档---下载后可任意编辑Harbin Institute of TechnologyHarbin Institute of Technology课程设计说明书（论文）课程设计说明书（论文）课程名称：低压电器课程设计设计题目：三相异步电动机自耦变压器减压启动能耗制动控制的设计院系：电气工程系班级：设计者：学号：指导老师：设计时间：.11-2024.01.15 哈尔滨工业大学哈尔滨工业大学课程设计任务书 姓 名：院 （系）：电气工程系 专 业：电气工程及其自动化 班 号： 任务起至日期： 2024 年 1 月 11 日 至 2024 年 1 月 15 日课程设计题目：三相异步电动机自耦变压器减压启动能耗制动的设计已知技术参数和设计要求：根据具有自耦变压器减压启动和能耗制动功能的三相异步电动机的工作过程采纳电器工作流程图法自行设计三相异步电动机自耦变压器减压启动能耗制动电器控制线路，要求主电路有短路保护和热保护。电器的线圈额定电压均为沟通 380V。 电器工作流程图法的设计步骤为：1． 绘制电器工作流程图；2． 写线圈电器的导通逻辑表达式；3． 绘制电器控制线路图；4． 通过模拟实验校核电器控制线路的正确性。设计内容中应包括详细的设计过程、文字说明和总结。工作量：1． 选择电气传动方案和控制方式；2． 确定电动机的类型及其技术参数；3． 设计电器控制原理框图，确定各部分之间的关系，拟定技术指标与要求；4． 设计并绘制电器控制原理图，计算主要技术参数；5． 选择电器元件，制定元器件目录清单；6． 编写设计说明书和使用说明书，包括操作顺序说明、维修说明及调整方法。工作计划安排：201：查阅文献，制定设计方案，设计电器控制原理框图；20.1：设计电器控制原理图，选择电器元件，编写设计说明书。精品文档---下载后可任意编辑 同组设计者及分工： 指导老师签字___________________ 年 月 日 教研室主任意见： 教研室主任签字___________________年 月 日*注：此任务书由课程设计指导老师填写精品文档---下载后可任意编辑三相异步电动机自耦变压器减压启动能耗制动设计摘要:三相异步电动机在启动时常采纳降压启动方式，在制动时常常采纳能耗制动，本设计就三相异步电动机自耦变压器减压启动能耗制动进行设计，并通过模拟实验校核控制线路的正确性。关键词：三相异步电动机，降压启动，能耗制动，电气控制线路图1．任务分析根据具有自耦变压器减压启动和能耗制动功能的三相异步电动机的工作过程，采纳电器工作流程图法，设计三...
