低温罐施工方案

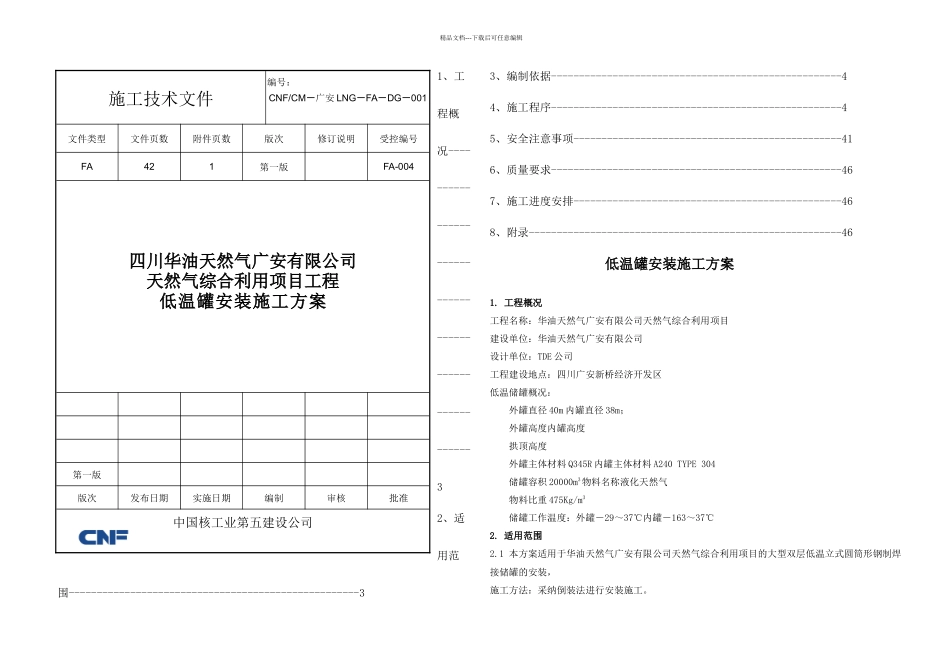

精品文档---下载后可任意编辑1、工程概况----------------------------------------------------32、适用范围----------------------------------------------------33、编制依据----------------------------------------------------44、施工程序----------------------------------------------------45、安全注意事项------------------------------------------------416、质量要求----------------------------------------------------467、施工进度安排------------------------------------------------468、附录--------------------------------------------------------46低温罐安装施工方案1. 工程概况工程名称：华油天然气广安有限公司天然气综合利用项目建设单位：华油天然气广安有限公司设计单位：TDE 公司工程建设地点：四川广安新桥经济开发区低温储罐概况：外罐直径 40m 内罐直径 38m；外罐高度内罐高度拱顶高度外罐主体材料 Q345R 内罐主体材料 A240 TYPE 304储罐容积 20000m3物料名称液化天然气物料比重 475Kg/m3储罐工作温度：外罐－29～37℃内罐－163～37℃2. 适用范围2.1 本方案适用于华油天然气广安有限公司天然气综合利用项目的大型双层低温立式圆筒形钢制焊接储罐的安装，施工方法：采纳倒装法进行安装施工。施工技术文件编号：CNF/CM－广安 LNG－FA－DG－001文件类型文件页数附件页数版次修订说明受控编号FA421第一版FA-004四川华油天然气广安有限公司天然气综合利用项目工程低温罐安装施工方案第一版版次发布日期实施日期编制审核批准中国核工业第五建设公司精品文档---下载后可任意编辑低温罐结构形式示意图3.编制依据《石油化工施工安全技术规程》SH3505-1999《钢制低温压力容器技术规定》HGJ19-19893.3《圆筒型钢制焊接储罐施工及验收法律规范》HGJ210-19833.4《设备及管道保冷技术通则》GBT11740-19963.5 液化天然气低温储罐电子版施工图及技术文件API-620 附录 Q3.6ISO8501-1 （钢材在涂油漆及有关产品前的基底预处理——表面清洁度的目视评定）3.7ISO8502-3 （涂漆钢表面粉尘评定）3.8ISO8503 （清洁钢板的表面粗糙度）4.施工程序低温罐的施工程序：作业条件和技术准备工、机具和材料准备：根据施工图纸和施工技术方案，准备安装用各种工、机具和材料，包括运输、吊装、起重、安装、施工用材料等；广安 2 万吨低温罐施工设备及工机具计划精品文档---下载后可任意编辑 设备及机具表 （...
