体育馆脚手架施工方案VIP专享

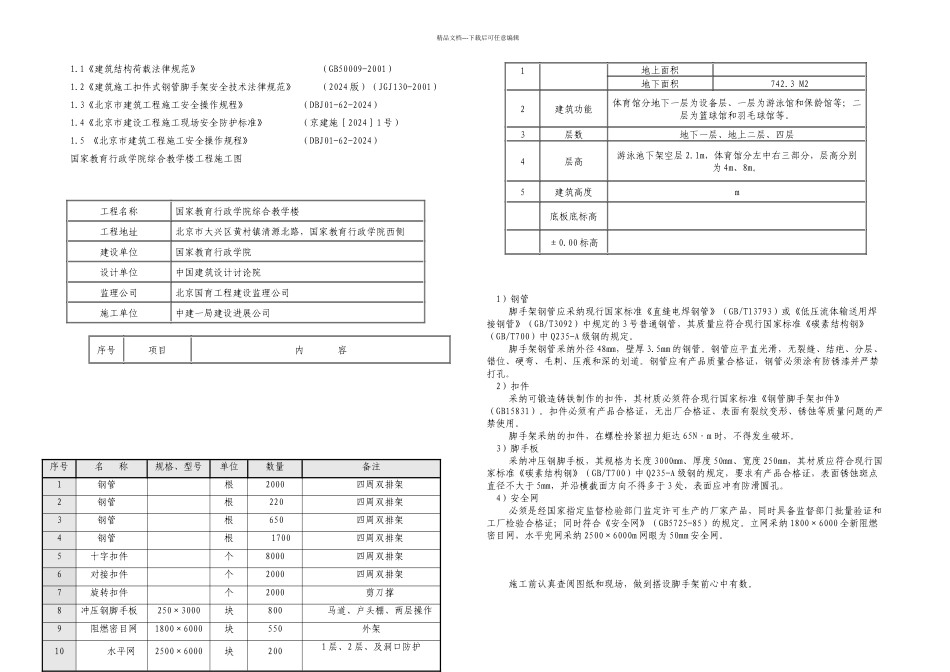

精品文档---下载后可任意编辑1.1《建筑结构荷载法律规范》 （GB50009-2001） 1.2《建筑施工扣件式钢管脚手架安全技术法律规范》 （2024 版）（JGJ130-2001）1.3《北京市建筑工程施工安全操作规程》 （DBJ01-62-2024）1.4《北京市建设工程施工现场安全防护标准》 （京建施［2024］1 号）1.5 《北京市建筑工程施工安全操作规程》 （DBJ01-62-2024）国家教育行政学院综合教学楼工程施工图工程名称国家教育行政学院综合教学楼工程地址北京市大兴区黄村镇清源北路，国家教育行政学院西侧建设单位国家教育行政学院设计单位中国建筑设计讨论院监理公司北京国育工程建设监理公司施工单位中建一局建设进展公司序号项目内 容1地上面积地下面积742.3 M22建筑功能体育馆分地下一层为设备层、一层为游泳馆和保龄馆等；二层为篮球馆和羽毛球馆等。3层数地下一层、地上二层、四层4层高游泳池下架空层 2.1m，体育馆分左中右三部分，层高分别为 4m、8m。5建筑高度m底板底标高±0.00 标高1）钢管脚手架钢管应采纳现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的 3 号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定。脚手架钢管采纳外径 48mm，壁厚 3.5mm 的钢管。钢管应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管应有产品质量合格证，钢管必须涂有防锈漆并严禁打孔。2）扣件采纳可锻造铸铁制作的扣件，其材质必须符合现行国家标准《钢管脚手架扣件》（GB15831）。扣件必须有产品合格证，无出厂合格证、表面有裂纹变形、锈蚀等质量问题的严禁使用。脚手架采纳的扣件，在螺栓拎紧扭力矩达 65N·m 时，不得发生破坏。3）脚手板采纳冲压钢脚手板，其规格为长度 3000mm、厚度 50mm、宽度 250mm，其材质应符合现行国家标准《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定，要求有产品合格证，表面锈蚀斑点直径不大于 5mm，并沿横截面方向不得多于 3 处，表面应冲有防滑圆孔。4）安全网必须是经国家指定监督检验部门监定许可生产的厂家产品，同时具备监督部门批量验证和工厂检验合格证；同时符合《安全网》（GB5725-85）的规定。立网采纳 1800×6000 全新阻燃密目网，水平兜网采纳 2500×6000m 网眼为 50mm 安全网。施工前认真查阅图纸和现场，做到搭设脚手架前心中有数。序号名 称规格、型号单位数量备注1钢管根2000四...
