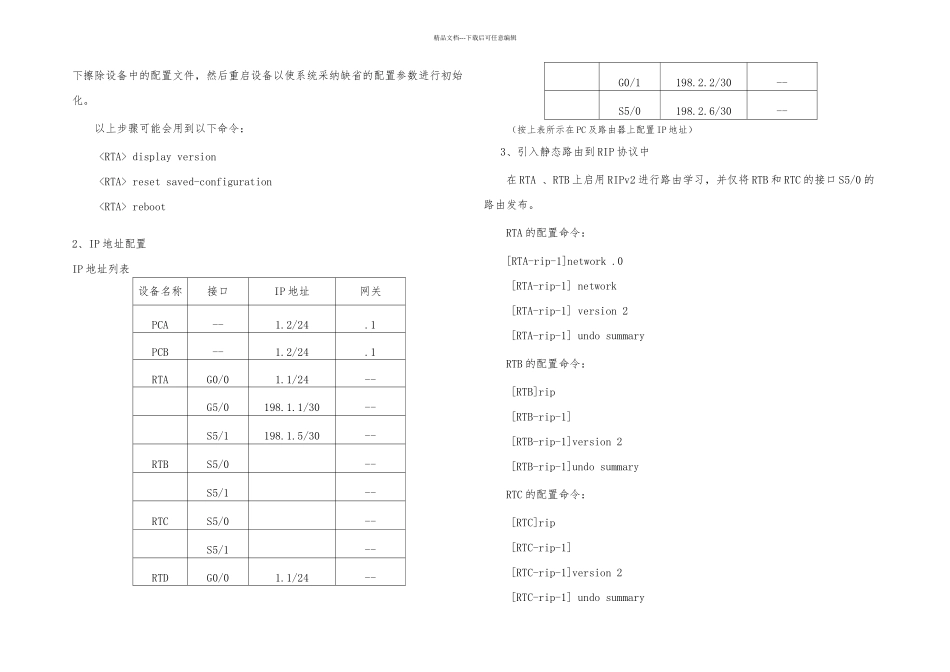

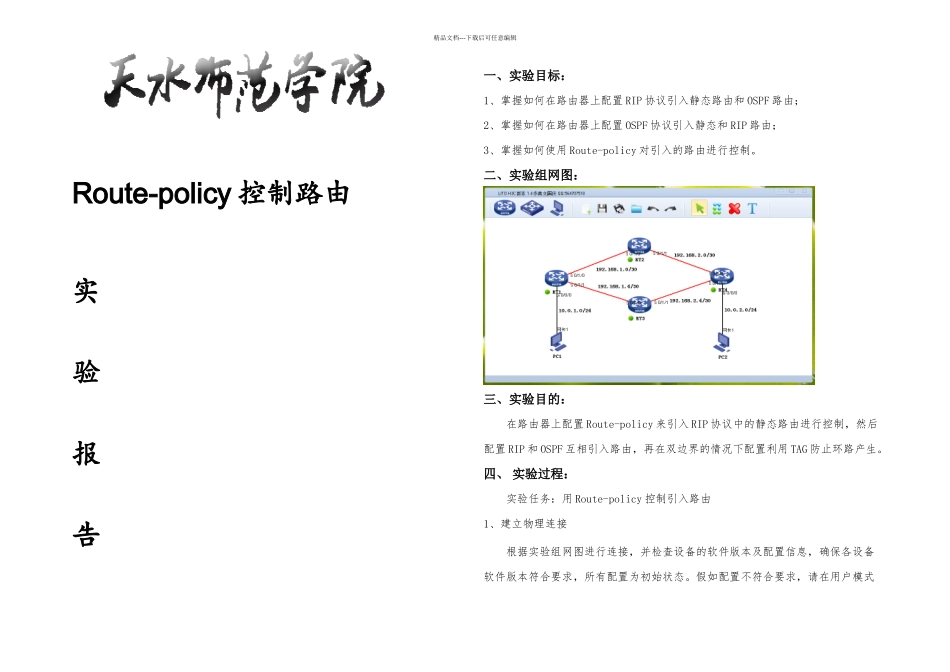

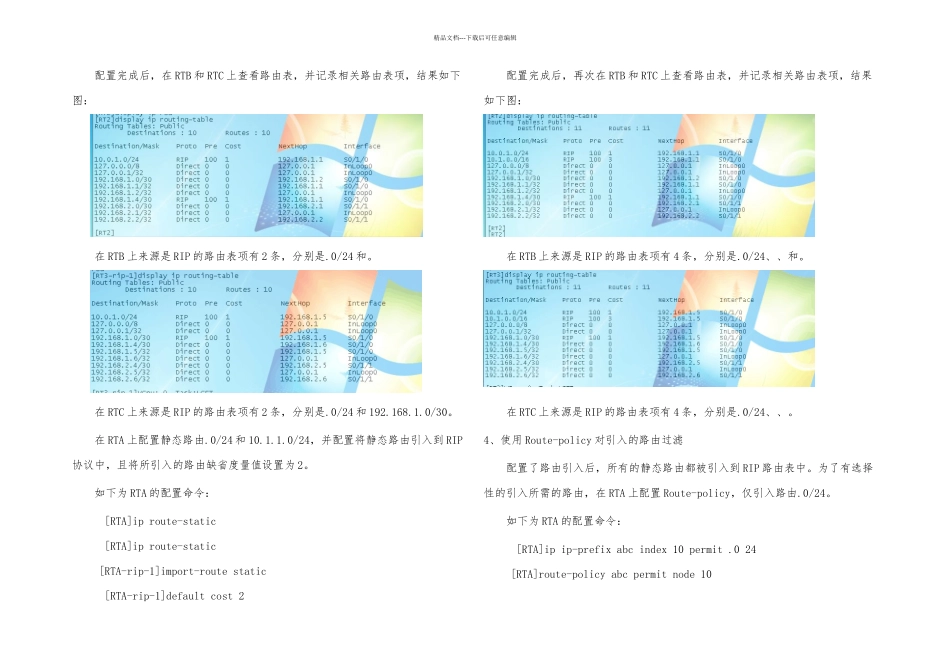

精品文档---下载后可任意编辑Route-policy 控制路由实验报告一、实验目标:1、掌握如何在路由器上配置 RIP 协议引入静态路由和 OSPF 路由;2、掌握如何在路由器上配置 OSPF 协议引入静态和 RIP 路由;3、掌握如何使用 Route-policy 对引入的路由进行控制。二、实验组网图:三、实验目的:在路由器上配置 Route-policy 来引入 RIP 协议中的静态路由进行控制,然后配置 RIP 和 OSPF 互相引入路由,再在双边界的情况下配置利用 TAG 防止环路产生。四、 实验过程:实验任务:用 Route-policy 控制引入路由1、建立物理连接根据实验组网图进行连接,并检查设备的软件版本及配置信息,确保各设备软件版本符合要求,所有配置为初始状态。假如配置不符合要求,请在用户模式精品文档---下载后可任意编辑下擦除设备中的配置文件,然后重启设备以使系统采纳缺省的配置参数进行初始化。以上步骤可能会用到以下命令: display version reset saved-configuration reboot2、IP 地址配置IP 地址列表设备名称接口IP 地址网关PCA--1.2/24.1PCB--1.2/24.1RTAG0/01.1/24--G5/0198.1.1/30--S5/1198.1.5/30--RTBS5/0--S5/1--RTCS5/0--S5/1--RTDG0/01.1/24--G0/1198.2.2/30--S5/0198.2.6/30--(按上表所示在 PC 及路由器上配置 IP 地址)3、引入静态路由到 RIP 协议中在 RTA 、RTB 上启用 RIPv2 进行路由学习,并仅将 RTB 和 RTC 的接口 S5/0 的路由发布。RTA 的配置命令:[RTA-rip-1]network .0[RTA-rip-1] network[RTA-rip-1] version 2[RTA-rip-1] undo summaryRTB 的配置命令:[RTB]rip[RTB-rip-1][RTB-rip-1]version 2[RTB-rip-1]undo summaryRTC 的配置命令:[RTC]rip[RTC-rip-1][RTC-rip-1]version 2[RTC-rip-1] undo summary精品文档---下载后可任意编辑配置完成后,在 RTB 和 RTC 上查看路由表,并记录相关路由表项,结果如下图:在 RTB 上来源是 RIP 的路由表项有 2 条,分别是.0/24 和。在 RTC 上来源是 RIP 的路由表项有 2 条,分别是.0/24 和 192.168.1.0/30。在 RTA 上配置静态路由.0/24 和 10.1.1.0/24,并配置将静态路由引入到 RIP协议中,且将所引入的路由缺省度量值设置为 2。如下为 RTA 的配置命令: [RTA]ip route-static [RTA]ip route-static [RTA-rip-1]import-route static [RTA-rip-1]default cost 2配置完成后,再次在 RT...
