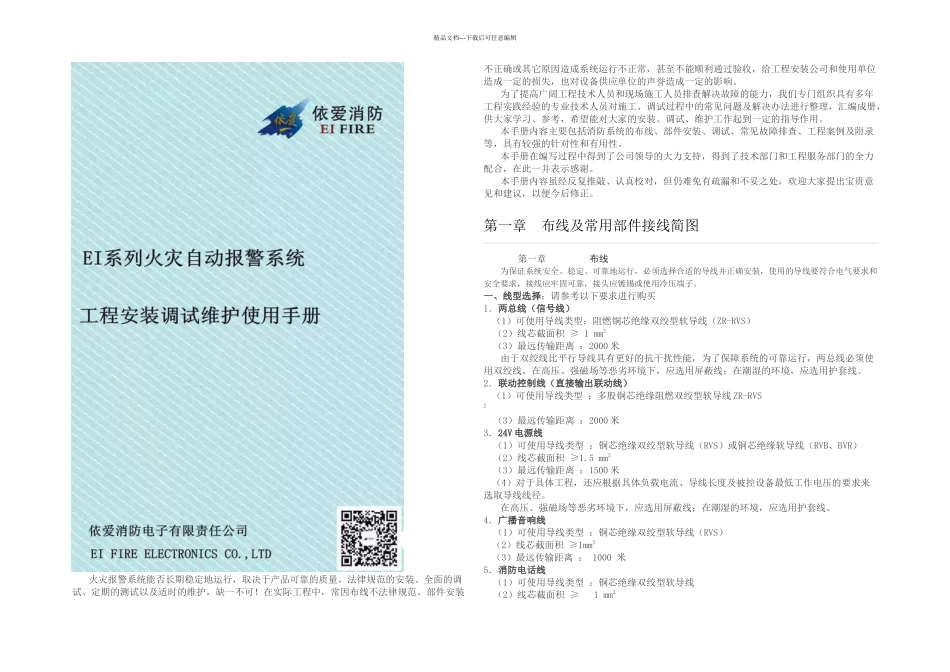

精品文档---下载后可任意编辑火灾报警系统能否长期稳定地运行,取决于产品可靠的质量、法律规范的安装、全面的调试、定期的测试以及适时的维护,缺一不可!在实际工程中,常因布线不法律规范、部件安装不正确或其它原因造成系统运行不正常,甚至不能顺利通过验收,给工程安装公司和使用单位造成一定的损失,也对设备供应单位的声誉造成一定的影响。为了提高广阔工程技术人员和现场施工人员排查解决故障的能力,我们专门组织具有多年工程实践经验的专业技术人员对施工、调试过程中的常见问题及解决办法进行整理,汇编成册,供大家学习、参考,希望能对大家的安装、调试、维护工作起到一定的指导作用。本手册内容主要包括消防系统的布线、部件安装、调试、常见故障排查、工程案例及附录等,具有较强的针对性和有用性。本手册在编写过程中得到了公司领导的大力支持,得到了技术部门和工程服务部门的全力配合,在此一并表示感谢。本手册内容虽经反复推敲、认真校对,但仍难免有疏漏和不妥之处,欢迎大家提出宝贵意见和建议,以便今后修正。第一章 布线及常用部件接线简图第一章 布线为保证系统安全、稳定、可靠地运行,必须选择合适的导线并正确安装,使用的导线要符合电气要求和安全要求,接线应牢固可靠,接头应镀锡或使用冷压端子。一、线型选择:请参考以下要求进行购买1.两总线(信号线) (1)可使用导线类型:阻燃铜芯绝缘双绞型软导线(ZR-RVS) (2)线芯截面积 ≥ 1 mm2 (3)最远传输距离 :2000 米由于双绞线比平行导线具有更好的抗干扰性能,为了保障系统的可靠运行,两总线必须使用双绞线。在高压、强磁场等恶劣环境下,应选用屏蔽线;在潮湿的环境,应选用护套线。2.联动控制线(直接输出联动线) (1)可使用导线类型 :多股铜芯绝缘阻燃双绞型软导线 ZR-RVS 2 (3)最远传输距离 :2000 米3.24V 电源线 (1)可使用导线类型 :铜芯绝缘双绞型软导线(RVS)或铜芯绝缘软导线(RVB、BVR) (2)线芯截面积 ≥1.5 mm2 (3)最远传输距离 :1500 米 (4)对于具体工程,还应根据具体负载电流、导线长度及被控设备最低工作电压的要求来选取导线线径。在高压、强磁场等恶劣环境下,应选用屏蔽线;在潮湿的环境,应选用护套线。4.广播音响线 (1)可使用导线类型 :铜芯绝缘双绞型软导线(RVS) (2)线芯截面积 ≥1mm2 (3)最远传输距离 : 1000 米5.消防电话线 (1)可使用导线类型 :铜芯绝缘...
