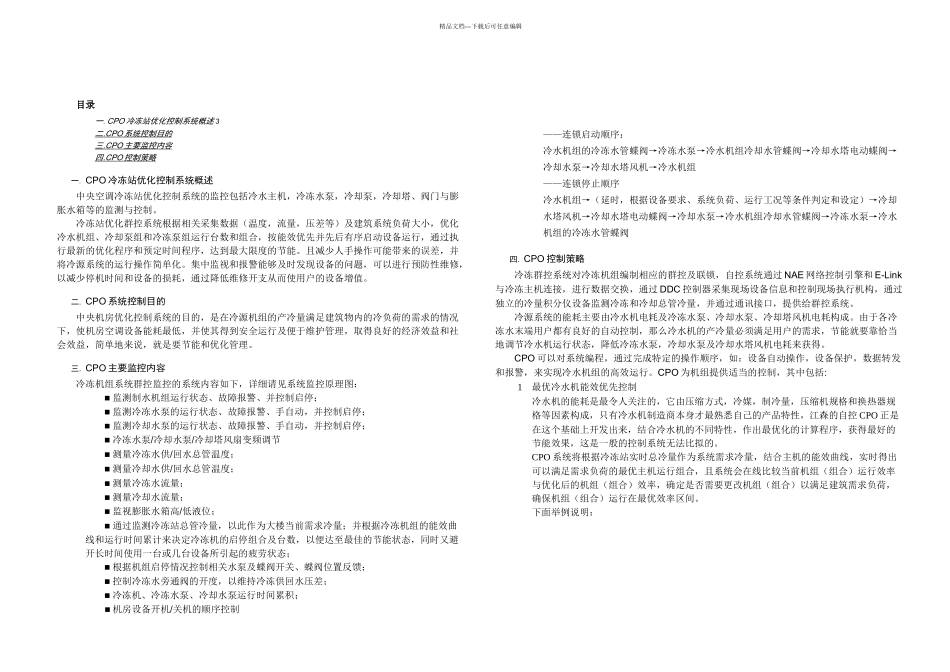

冷水机房优化控制系统（CPO）说明北京江森自控有限公司广州分公司精品文档---下载后可任意编辑目录一.CPO 冷冻站优化控制系统概述 3二 .CPO 系统控制目的 三 .CPO 主要监控内容 四 .CPO 控制策略 一. CPO 冷冻站优化控制系统概述中央空调冷冻站优化控制系统的监控包括冷水主机，冷冻水泵，冷却泵，冷却塔、阀门与膨胀水箱等的监测与控制。冷冻站优化群控系统根据相关采集数据（温度，流量，压差等）及建筑系统负荷大小，优化冷水机组、冷却泵组和冷冻泵组运行台数和组合，按能效优先并先后有序启动设备运行，通过执行最新的优化程序和预定时间程序，达到最大限度的节能。且减少人手操作可能带来的误差，并将冷源系统的运行操作简单化。集中监视和报警能够及时发现设备的问题，可以进行预防性维修，以减少停机时间和设备的损耗，通过降低维修开支从而使用户的设备增值。二. CPO 系统控制目的中央机房优化控制系统的目的，是在冷源机组的产冷量满足建筑物内的冷负荷的需求的情况下，使机房空调设备能耗最低，并使其得到安全运行及便于维护管理，取得良好的经济效益和社会效益，简单地来说，就是要节能和优化管理。三. CPO 主要监控内容冷冻机组系统群控监控的系统内容如下，详细请见系统监控原理图： 监测制水机组运行状态、故障报警、并控制启停； 监测冷冻水泵的运行状态、故障报警、手自动，并控制启停； 监测冷却水泵的运行状态、故障报警、手自动，并控制启停； 冷冻水泵/冷却水泵/冷却塔风扇变频调节 测量冷冻水供/回水总管温度； 测量冷却水供/回水总管温度； 测量冷冻水流量； 测量冷却水流量； 监视膨胀水箱高/低液位； 通过监测冷冻站总管冷量，以此作为大楼当前需求冷量；并根据冷冻机组的能效曲线和运行时间累计来决定冷冻机的启停组合及台数，以便达至最佳的节能状态，同时又避开长时间使用一台或几台设备所引起的疲劳状态； 根据机组启停情况控制相关水泵及蝶阀开关、蝶阀位置反馈； 控制冷冻水旁通阀的开度，以维持冷冻供回水压差； 冷冻机、冷冻水泵、冷却水泵运行时间累积； 机房设备开机/关机的顺序控制——连锁启动顺序：冷水机组的冷冻水管蝶阀→冷冻水泵→冷水机组冷却水管蝶阀→冷却水塔电动蝶阀→冷却水泵→冷却水塔风机→冷水机组——连锁停止顺序冷水机组→（延时，根据设备要求、系统负荷、运行工况等条件判定和设定）→冷却水塔风机→冷却水塔电动蝶阀→冷却...
