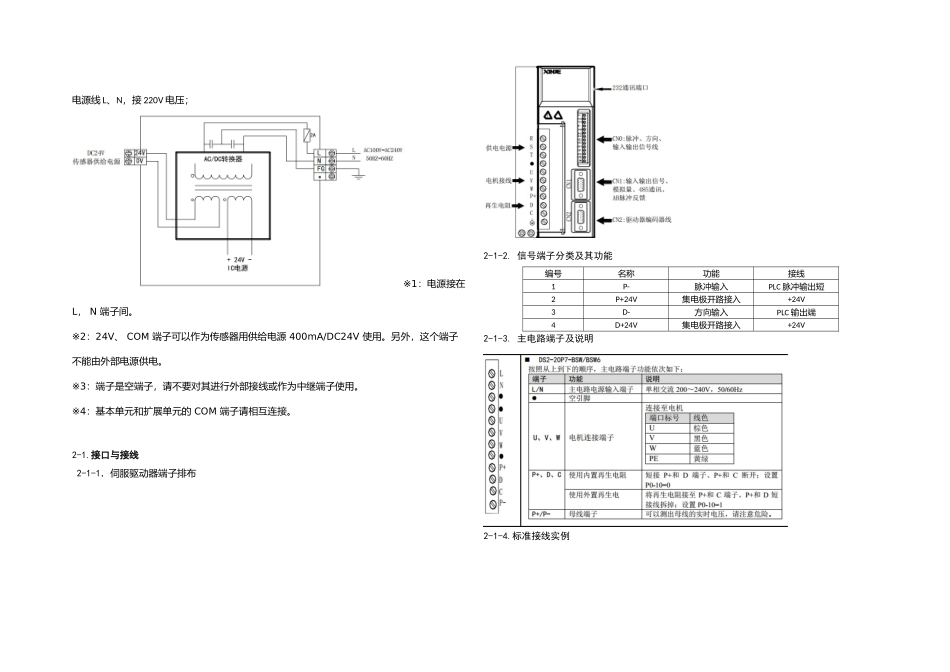

电源线 L、N,接 220V 电压;※1:电源接在 L, N 端子间
※2:24V、 COM 端子可以作为传感器用供给电源 400mA/DC24V 使用
另外,这个端子不能由外部电源供电
※3:端子是空端子,请不要对其进行外部接线或作为中继端子使用
※4:基本单元和扩展单元的 COM 端子请相互连接
接口与接线2-1-1.伺服驱动器端子排布2-1-2
信号端子分类及其功能编号名称功能接线1P-脉冲输入PLC 脉冲输出短2P+24V集电极开路接入+24V3D-方向输入PLC 输出端4D+24V集电极开路接入+24V2-1-3
主电路端子及说明2-1-4

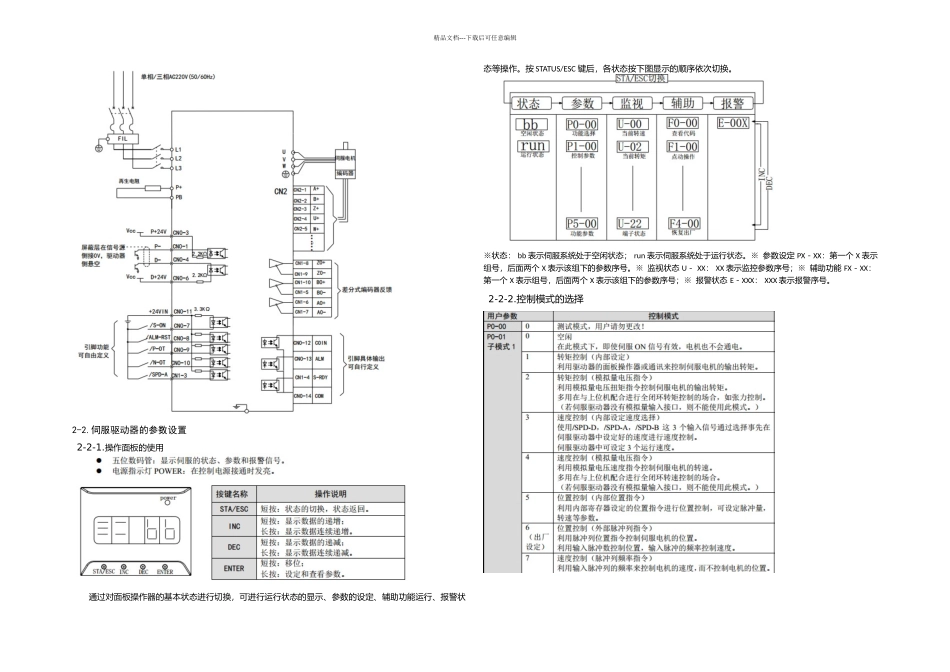

标准接线实例精品文档---下载后可任意编辑2-2
伺服驱动器的参数设置2-2-1
操作面板的使用通过对面板操作器的基本状态进行切换,可进行运行状态的显示、参数的设定、辅助功能运行、报警状态等操作
按 STATUS/ESC 键后,各状态按下图显示的顺序依次切换
※状态: bb 表示伺服系统处于空闲状态; run 表示伺服系统处于运行状态
※ 参数设定 PX-XX:第一个 X 表示组号,后面两个 X 表示该组下的参数序号
※ 监视状态 U- XX: XX 表示监控参数序号;※ 辅助功能 FX-XX:第一个 X 表示组号,后面两个 X 表示该组下的参数序号;※ 报警状态 E-XXX: XXX 表示报警序号
控制模式的选择精品文档---下载后可任意编辑2-2-4

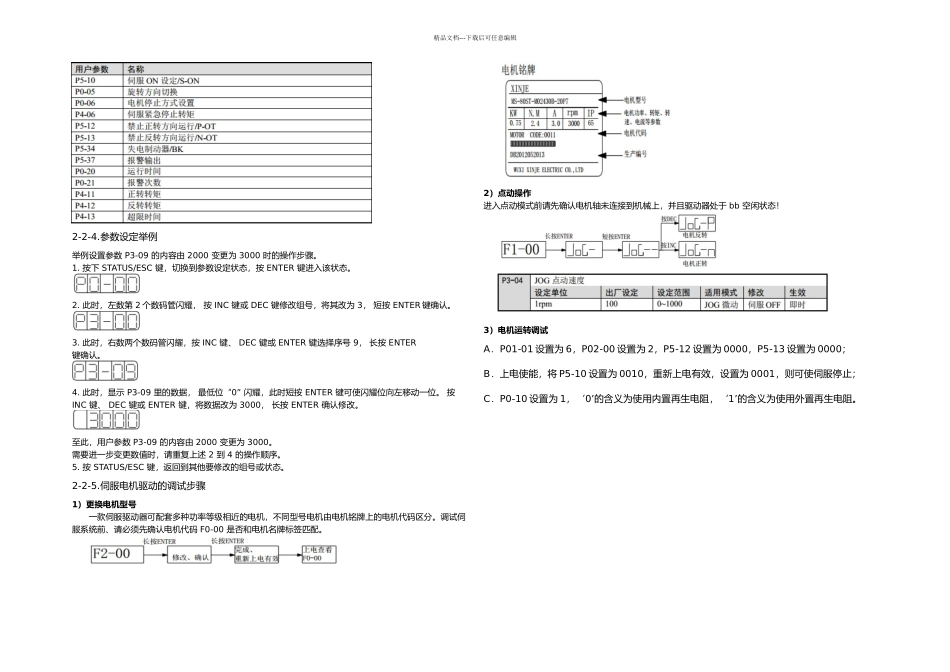

参数设定举例举例设置参数 P3-09 的内容由 2000 变更为 3000 时的操作步骤
按下 STATUS/ESC 键,切换到参数设定状态,按 ENTER 键进入该状态
此时,左数第 2 个数码管闪耀, 按 INC 键或 DEC 键修改组号,将其改为 3, 短按 ENTER 键确认
此时,右数两个数码管闪耀,按 INC 键、 DEC
