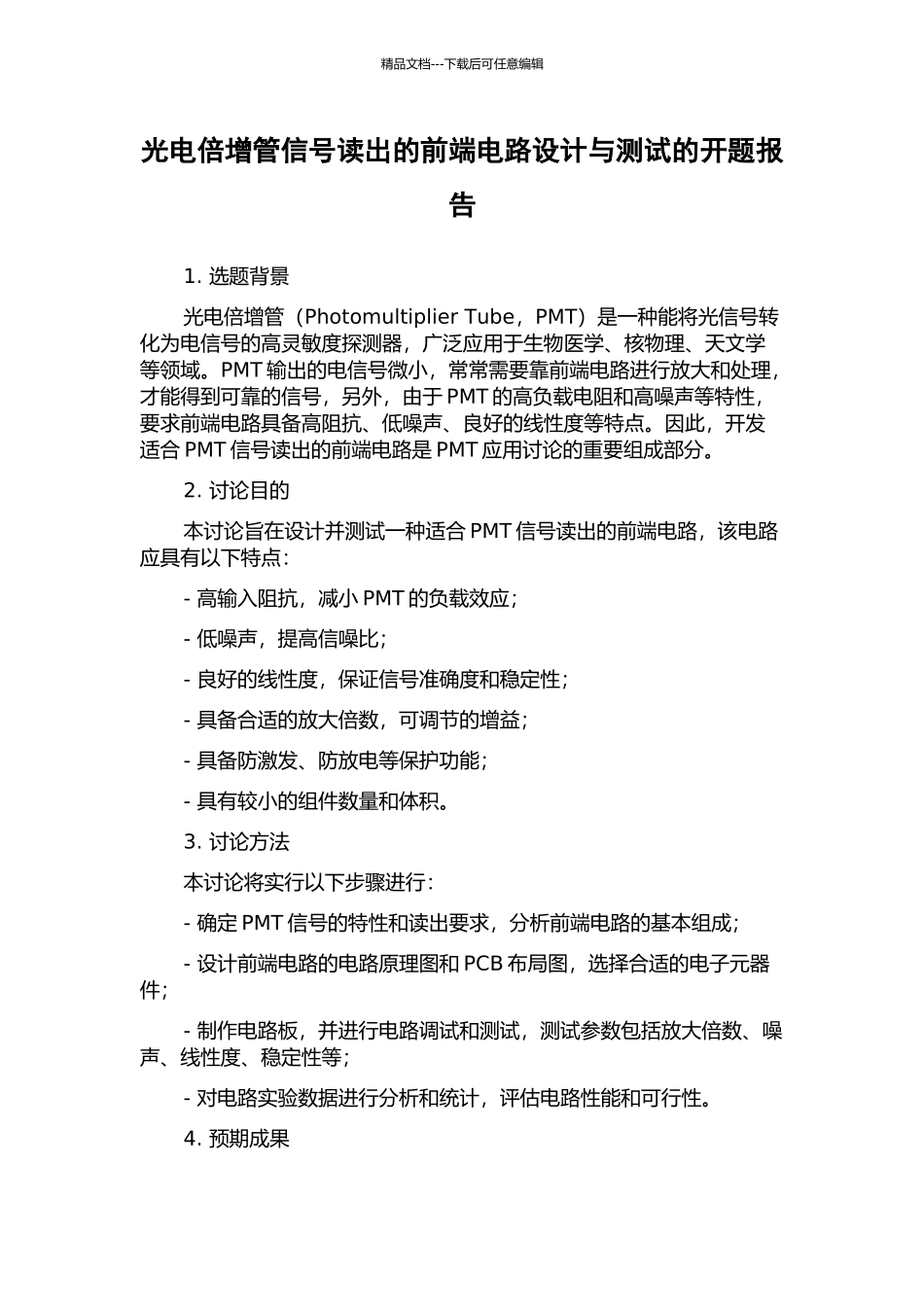

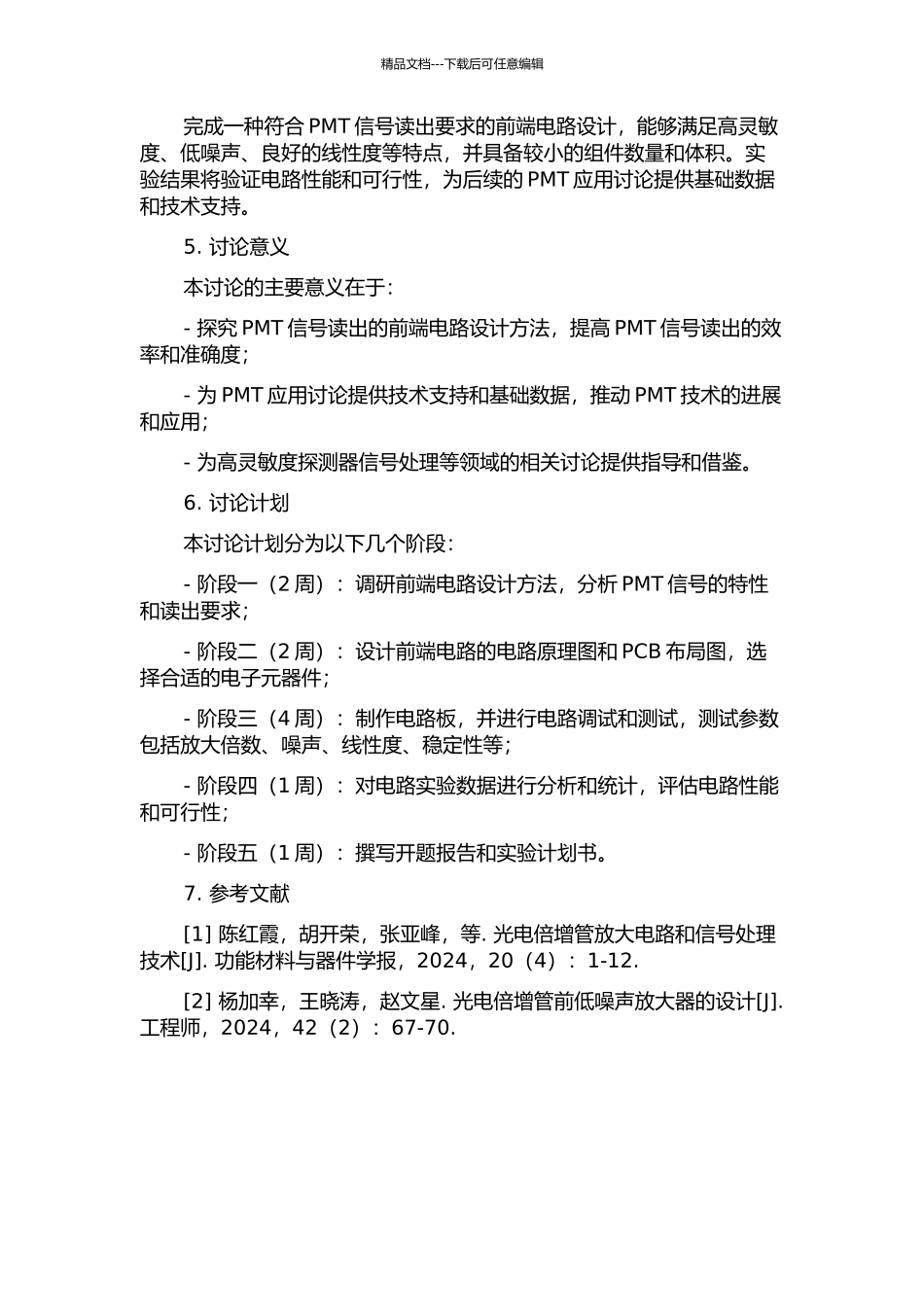

光电倍增管信号读出的前端电路设计与测试的开题报告VIP专享

精品文档---下载后可任意编辑光电倍增管信号读出的前端电路设计与测试的开题报告1. 选题背景光电倍增管（Photomultiplier Tube，PMT）是一种能将光信号转化为电信号的高灵敏度探测器，广泛应用于生物医学、核物理、天文学等领域。PMT 输出的电信号微小，常常需要靠前端电路进行放大和处理，才能得到可靠的信号，另外，由于 PMT 的高负载电阻和高噪声等特性，要求前端电路具备高阻抗、低噪声、良好的线性度等特点。因此，开发适合 PMT 信号读出的前端电路是 PMT 应用讨论的重要组成部分。2. 讨论目的本讨论旨在设计并测试一种适合 PMT 信号读出的前端电路，该电路应具有以下特点：- 高输入阻抗，减小 PMT 的负载效应；- 低噪声，提高信噪比；- 良好的线性度，保证信号准确度和稳定性；- 具备合适的放大倍数，可调节的增益；- 具备防激发、防放电等保护功能；- 具有较小的组件数量和体积。3. 讨论方法本讨论将实行以下步骤进行：- 确定 PMT 信号的特性和读出要求，分析前端电路的基本组成；- 设计前端电路的电路原理图和 PCB 布局图，选择合适的电子元器件；- 制作电路板，并进行电路调试和测试，测试参数包括放大倍数、噪声、线性度、稳定性等；- 对电路实验数据进行分析和统计，评估电路性能和可行性。4. 预期成果精品文档---下载后可任意编辑完成一种符合 PMT 信号读出要求的前端电路设计，能够满足高灵敏度、低噪声、良好的线性度等特点，并具备较小的组件数量和体积。实验结果将验证电路性能和可行性，为后续的 PMT 应用讨论提供基础数据和技术支持。5. 讨论意义本讨论的主要意义在于：- 探究 PMT 信号读出的前端电路设计方法，提高 PMT 信号读出的效率和准确度；- 为 PMT 应用讨论提供技术支持和基础数据，推动 PMT 技术的进展和应用；- 为高灵敏度探测器信号处理等领域的相关讨论提供指导和借鉴。6. 讨论计划本讨论计划分为以下几个阶段：- 阶段一（2 周）：调研前端电路设计方法，分析 PMT 信号的特性和读出要求；- 阶段二（2 周）：设计前端电路的电路原理图和 PCB 布局图，选择合适的电子元器件；- 阶段三（4 周）：制作电路板，并进行电路调试和测试，测试参数包括放大倍数、噪声、线性度、稳定性等；- 阶段四（1 周）：对电路实验数据进行分析和统计，评估电路性能和可行性；- 阶段五（1 周）：撰写开题报告和实验计划书。7. 参考文献[1] 陈红霞，胡开荣，张亚峰，等. ...
