光电检测技术作业答案

光电检测技术作业答案_第1页
1/4

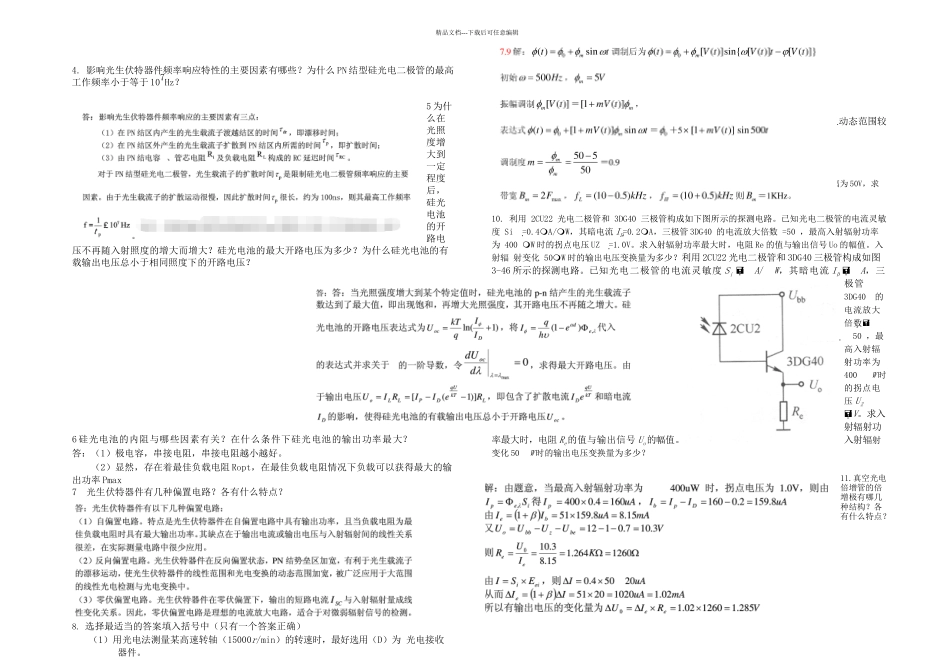

光电检测技术作业答案_第2页
2/4
光电检测技术作业答案_第3页
3/4
精品文档---下载后可任意编辑1.设某只 CdS 光敏电阻的最大功耗为 30mW,光电导灵敏度 Sg=X10-6 S/lx,暗电导 g0=0 。试求当 CdS 光敏电阻上的偏置电压为 20V 时的极限照度。2. 在如图所示的照明灯控制电路中,将上题所给的 CdS 光敏电阻用作光电传感 器,若已知继电器绕组的电阻为 5 K,继电器的吸合电流为 2mA,电阻 R 1K。求为使继电器吸合所需要的照度。要使继电器在 3lx 时吸合,问应如何调整电阻器 R?3. 在如图所示的电路中,已知 Rb 820,Re k,Uw 4V,光敏电阻为 Rp, 当光照度为40lx 时输出电压为 6V,80lx 时为 9V。设该光敏电阻在 30~100lx 之间的值不变。试求:(1)输出电压为 8V 时的照度。(2)若 Re增加到 6k,输出电压仍然为 8V,求此时的照度。(3)若光敏面上的照度为 70lx,求 Re k与 Re 6k时输出的电压。(4)求该电路在输出电压为 8V 时的电压灵敏度。精品文档---下载后可任意编辑4. 影响光生伏特器件频率响应特性的主要因素有哪些?为什么 PN 结型硅光电二极管的最高工作频率小于等于 107Hz?5 为什么在光照度增大到一定程度后,硅光电池的开路电压不再随入射照度的增大而增大?硅光电池的最大开路电压为多少?为什么硅光电池的有载输出电压总小于相同照度下的开路电压?6 硅光电池的内阻与哪些因素有关?在什么条件下硅光电池的输出功率最大?答:(1)极电容,串接电阻,串接电阻越小越好。(2)显然,存在着最佳负载电阻 Ropt,在最佳负载电阻情况下负载可以获得最大的输出功率 Pmax7 光生伏特器件有几种偏置电路?各有什么特点?8. 选择最适当的答案填入括号中(只有一个答案正确)(1)用光电法测量某高速转轴(15000r/min)的转速时,最好选用(D)为 光电接收器件。APMTB CdS 光敏电阻 C 2CR42 硅光电池 D 3DU 型光电三极管(2) 若要检测脉宽为 107 s 的光脉冲,应选用(A)为光电变换器件。A PIN 型光电二极管 B 3DU 型光电三极管C PN 结型光电二极管 D2CR11硅光电池(3)硅光电池在(D)偏置时,其光电流与入射辐射通量有良好的线性关系,且动态范围较大。A 恒流 B 自偏置 C 零伏偏置 D 反向偏置(4)硅光电池在(B)情况下有最大的功率输出。 A 开路 B 自偏置 C 零伏偏置 D 反向偏置9. 假设调制波是频率为 500Hz,振幅为 5V,初相位为 0 的正...
