光端机网管说明书

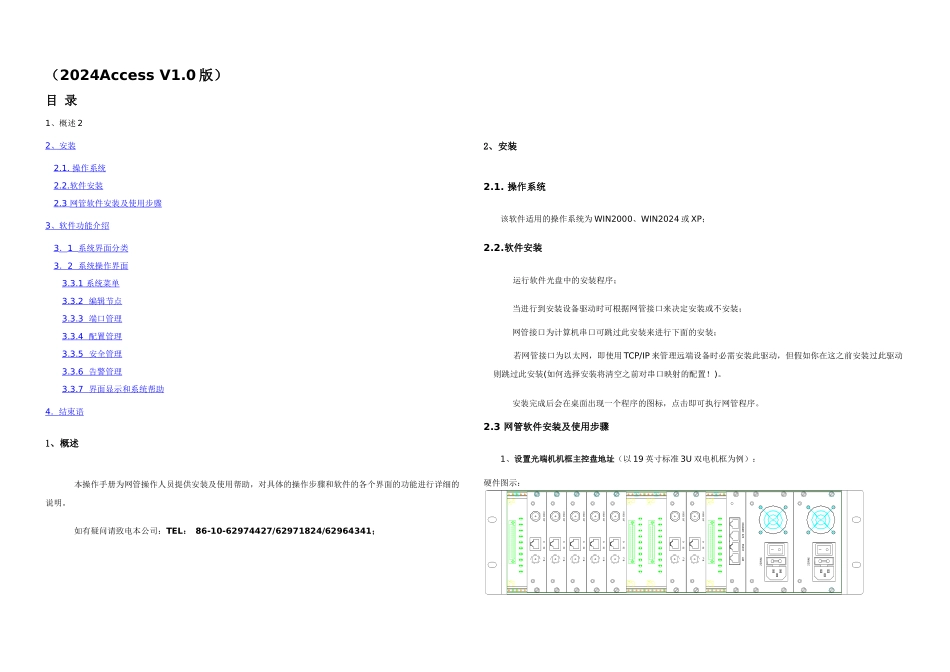

光端机网管说明书_第1页
1/13

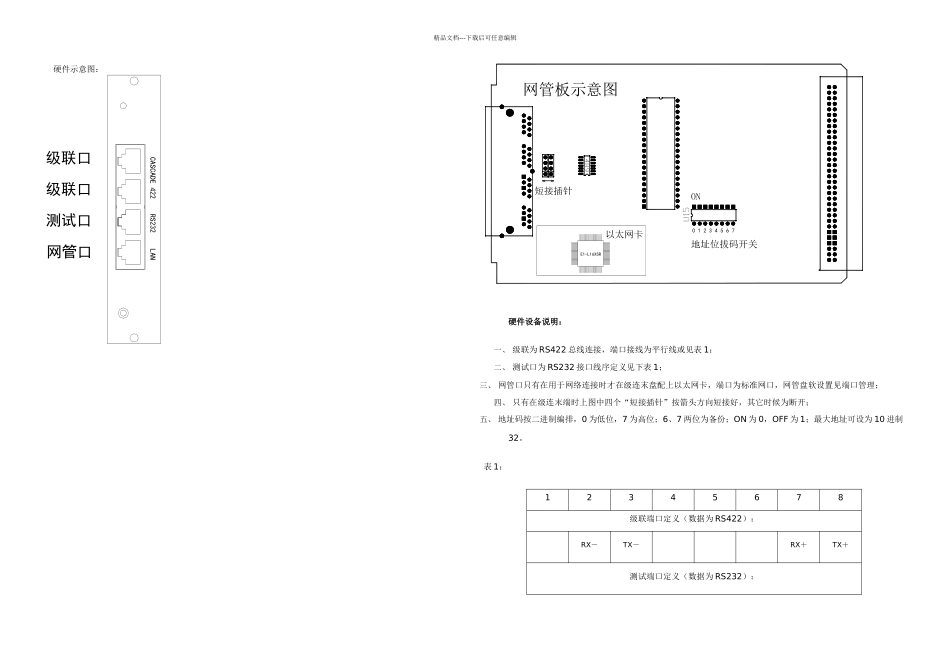

光端机网管说明书_第2页
2/13
光端机网管说明书_第3页
3/13
(2024Access V1.0 版)目 录1、概述 22 、安装 2.1. 操作系统 2.2. 软件安装 2.3 网管软件安装及使用步骤 3 、软件功能介绍 3 . 1 系统界面分类 3 . 2 系统操作界面 3.3.1 系统菜单 3.3.2 编辑节点 3.3.3 端口管理 3.3.4 配置管理 3.3.5 安全管理 3.3.6 告警管理 3.3.7 界面显示和系统帮助 4. 结束语 1、概述本操作手册为网管操作人员提供安装及使用帮助,对具体的操作步骤和软件的各个界面的功能进行详细的说明。如有疑问请致电本公司:TEL: 86-10-62974427/62971824/62964341;2、安装2.1. 操作系统该软件适用的操作系统为 WIN2000、WIN2024 或 XP;2.2.软件安装运行软件光盘中的安装程序;当进行到安装设备驱动时可根据网管接口来决定安装或不安装;网管接口为计算机串口可跳过此安装来进行下面的安装;若网管接口为以太网,即使用 TCP/IP 来管理远端设备时必需安装此驱动,但假如你在这之前安装过此驱动则跳过此安装(如何选择安装将清空之前对串口映射的配置!)。安装完成后会在桌面出现一个程序的图标,点击即可执行网管程序。2.3 网管软件安装及使用步骤1、设置光端机机框主控盘地址(以 19 英寸标准 3U 双电机框为例):硬件图示:220VAC220VAC精品文档---下载后可任意编辑 硬件示意图:硬件设备说明:一、 级联为 RS422 总线连接,端口接线为平行线或见表 1;二、 测试口为 RS232 接口线序定义见下表 1;三、 网管口只有在用于网络连接时才在级连末盘配上以太网卡,端口为标准网口,网管盘软设置见端口管理;四、 只有在级连末端时上图中四个“短接插针”按箭头方向短接好,其它时候为断开;五、 地址码按二进制编排,0 为低位,7 为高位;6、7 两位为备份;ON 为 0,OFF 为 1;最大地址可设为 10 进制32。表 1:12345678级联端口定义(数据为 RS422):RX-TX-RX+TX+测试端口定义(数据为 RS232):LANRS232CASCADE 422测试口网管口级联口级联口E1-L16XSRON以太网卡网管板示意图地址位拔码开关短接插针0 1 2 3 4 5 6 7精品文档---下载后可任意编辑TXGNDRX2、添加分组:一个分组代表一个串口也可理解为一个机房或一系列级联在一起的机框总称谓,假如串口号暂不清楚可先随便给一个,以后可在"串口号"中改变,分组名称可任取但长度不要超过 10 个汉字 20 个字母,长了系统会自动截取前 10 个汉字或 20 个字母(以下设备名、单板名皆如此...
