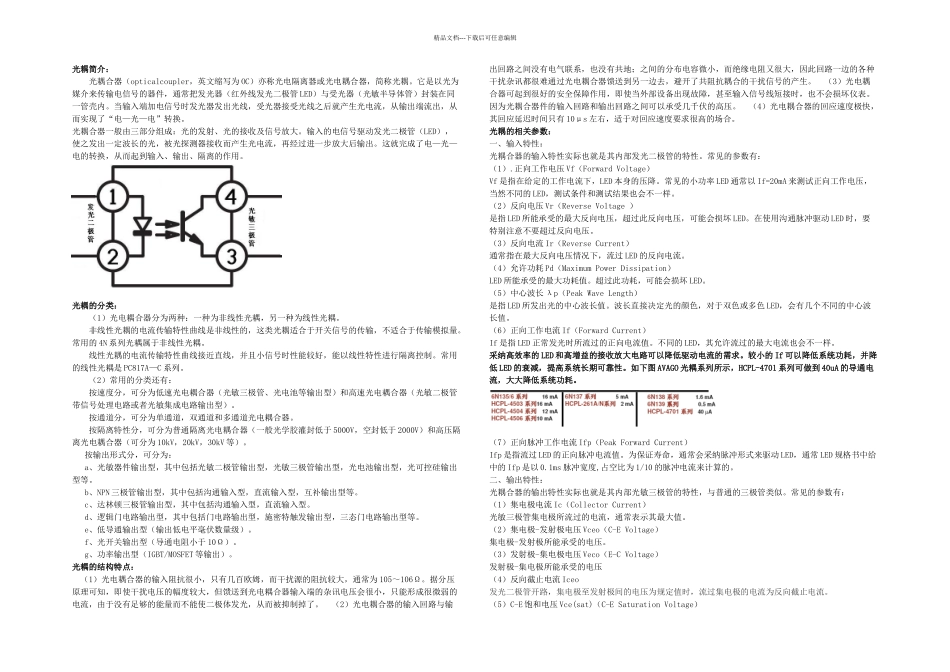

精品文档---下载后可任意编辑光耦简介: 光耦合器(opticalcoupler,英文缩写为 OC)亦称光电隔离器或光电耦合器,简称光耦。它是以光为媒介来传输电信号的器件,通常把发光器(红外线发光二极管 LED)与受光器(光敏半导体管)封装在同一管壳内。当输入端加电信号时发光器发出光线,受光器接受光线之后就产生光电流,从输出端流出,从而实现了“电—光—电”转换。光耦合器一般由三部分组成:光的发射、光的接收及信号放大。输入的电信号驱动发光二极管(LED),使之发出一定波长的光,被光探测器接收而产生光电流,再经过进一步放大后输出。这就完成了电—光—电的转换,从而起到输入、输出、隔离的作用。光耦的分类: (1)光电耦合器分为两种:一种为非线性光耦,另一种为线性光耦。 非线性光耦的电流传输特性曲线是非线性的,这类光耦适合于开关信号的传输,不适合于传输模拟量。常用的 4N 系列光耦属于非线性光耦。 线性光耦的电流传输特性曲线接近直线,并且小信号时性能较好,能以线性特性进行隔离控制。常用的线性光耦是 PC817A—C 系列。(2)常用的分类还有: 按速度分,可分为低速光电耦合器(光敏三极管、光电池等输出型)和高速光电耦合器(光敏二极管带信号处理电路或者光敏集成电路输出型)。 按通道分,可分为单通道,双通道和多通道光电耦合器。 按隔离特性分,可分为普通隔离光电耦合器(一般光学胶灌封低于 5000V,空封低于 2000V)和高压隔离光电耦合器(可分为 10kV,20kV,30kV 等)。 按输出形式分,可分为: a、光敏器件输出型,其中包括光敏二极管输出型,光敏三极管输出型,光电池输出型,光可控硅输出型等。 b、NPN 三极管输出型,其中包括沟通输入型,直流输入型,互补输出型等。 c、达林顿三极管输出型,其中包括沟通输入型,直流输入型。 d、逻辑门电路输出型,其中包括门电路输出型,施密特触发输出型,三态门电路输出型等。 e、低导通输出型(输出低电平毫伏数量级)。 f、光开关输出型(导通电阻小于 10Ω)。 g、功率输出型(IGBT/MOSFET 等输出)。光耦的结构特点: (1)光电耦合器的输入阻抗很小,只有几百欧姆,而干扰源的阻抗较大,通常为 105~106Ω。据分压原理可知,即使干扰电压的幅度较大,但馈送到光电耦合器输入端的杂讯电压会很小,只能形成很微弱的电流,由于没有足够的能量而不能使二极体发光,从而被抑制掉了。 (2)光电耦合器的输入回路与输出回路之间没有电...
