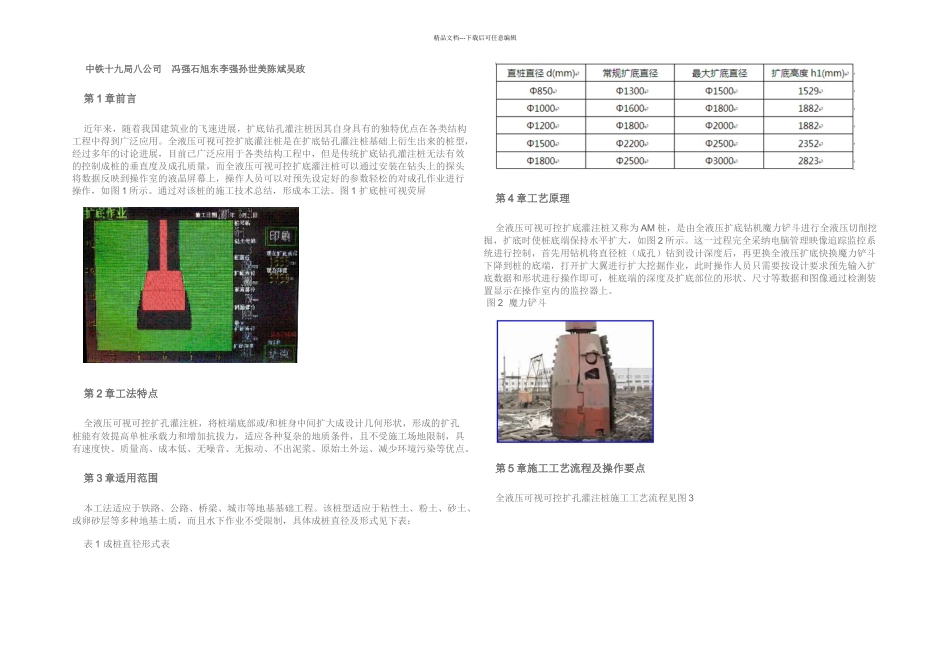

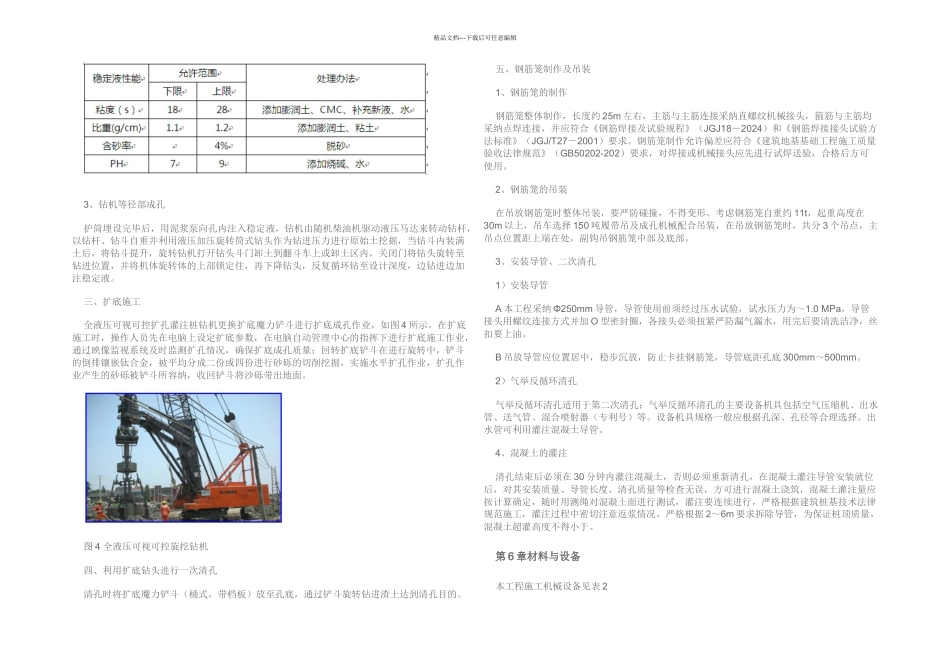

精品文档---下载后可任意编辑 中铁十九局八公司 冯强石旭东李强孙世美陈斌吴政第 1 章前言近年来，随着我国建筑业的飞速进展，扩底钻孔灌注桩因其自身具有的独特优点在各类结构工程中得到广泛应用。全液压可视可控扩底灌注桩是在扩底钻孔灌注桩基础上衍生出来的桩型，经过多年的讨论进展，目前已广泛应用于各类结构工程中，但是传统扩底钻孔灌注桩无法有效的控制成桩的垂直度及成孔质量，而全液压可视可控扩底灌注桩可以通过安装在钻头上的探头将数据反映到操作室的液晶屏幕上，操作人员可以对预先设定好的参数轻松的对成孔作业进行操作，如图 1 所示。通过对该桩的施工技术总结，形成本工法。图 1 扩底桩可视荧屏第 2 章工法特点全液压可视可控扩孔灌注桩，将桩端底部或/和桩身中间扩大成设计几何形状，形成的扩孔桩能有效提高单桩承载力和增加抗拔力，适应各种复杂的地质条件，且不受施工场地限制，具有速度快、质量高、成本低、无噪音、无振动、不出泥浆、原始土外运、减少环境污染等优点。第 3 章适用范围本工法适应于铁路、公路、桥梁、城市等地基基础工程。该桩型适应于粘性土、粉土、砂土、或卵砂层等多种地基土质，而且水下作业不受限制，具体成桩直径及形式见下表：表 1 成桩直径形式表第 4 章工艺原理全液压可视可控扩底灌注桩又称为 AM 桩，是由全液压扩底钻机魔力铲斗进行全液压切削挖掘，扩底时使桩底端保持水平扩大，如图 2 所示。这一过程完全采纳电脑管理映像追踪监控系统进行控制，首先用钻机将直径桩（成孔）钻到设计深度后，再更换全液压扩底快换魔力铲斗下降到桩的底端，打开扩大翼进行扩大挖掘作业，此时操作人员只需要按设计要求预先输入扩底数据和形状进行操作即可，桩底端的深度及扩底部位的形状、尺寸等数据和图像通过检测装置显示在操作室内的监控器上。 图 2 魔力铲斗第 5 章施工工艺流程及操作要点全液压可视可控扩孔灌注桩施工工艺流程见图 3精品文档---下载后可任意编辑 图 3 全液压可视可控扩孔灌注桩施工工艺流图一、测量放样1、根据甲方提供的桩位坐标数据放出桩位中心，做好保护及复核，并请监理单位进行现场复核、签证。2、桩位中心点处用红漆做出三角标志。3、桩位放好后应及时处理保护，打好十字控制桩并做好保护措施。二、钻进成孔 1、钻机定位 1）桩位定位后拉引桩十字线，将钻杆中心与桩位十字线中心对齐，偏差不大于 20mm。2）在埋设护筒前，根据钻机自身的垂直仪调整钻...
