全站仪坐标数据转换为CASS

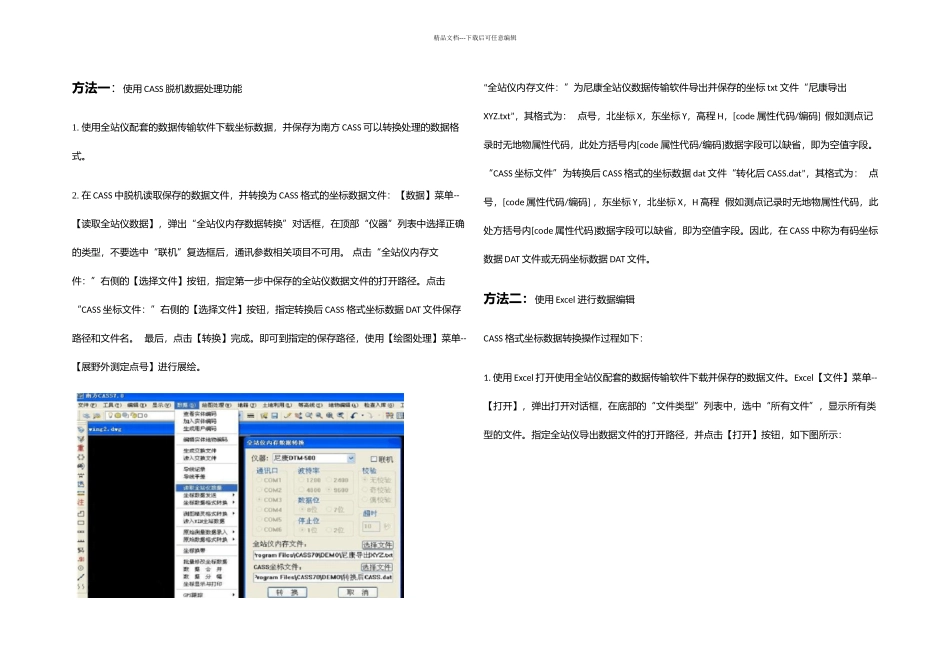

精品文档---下载后可任意编辑方法一：使用 CASS 脱机数据处理功能1. 使用全站仪配套的数据传输软件下载坐标数据，并保存为南方 CASS 可以转换处理的数据格式。2. 在 CASS 中脱机读取保存的数据文件，并转换为 CASS 格式的坐标数据文件：【数据】菜单--【读取全站仪数据】，弹出“全站仪内存数据转换”对话框，在顶部“仪器”列表中选择正确的类型，不要选中“联机”复选框后，通讯参数相关项目不可用。 点击“全站仪内存文件：”右侧的【选择文件】按钮，指定第一步中保存的全站仪数据文件的打开路径。点击“CASS 坐标文件：”右侧的【选择文件】按钮，指定转换后 CASS 格式坐标数据 DAT 文件保存路径和文件名。 最后，点击【转换】完成。即可到指定的保存路径，使用【绘图处理】菜单--【展野外测定点号】进行展绘。“全站仪内存文件：”为尼康全站仪数据传输软件导出并保存的坐标 txt 文件“尼康导出XYZ.txt”，其格式为： 点号，北坐标 X，东坐标 Y，高程 H，[code 属性代码/编码] 假如测点记录时无地物属性代码，此处方括号内[code 属性代码/编码]数据字段可以缺省，即为空值字段。 “CASS 坐标文件”为转换后 CASS 格式的坐标数据 dat 文件“转化后 CASS.dat”，其格式为： 点号，[code 属性代码/编码] ，东坐标 Y，北坐标 X，H 高程 假如测点记录时无地物属性代码，此处方括号内[code 属性代码]数据字段可以缺省，即为空值字段。因此，在 CASS 中称为有码坐标数据 DAT 文件或无码坐标数据 DAT 文件。方法二：使用 Excel 进行数据编辑CASS 格式坐标数据转换操作过程如下：1. 使用 Excel 打开使用全站仪配套的数据传输软件下载并保存的数据文件。Excel【文件】菜单--【打开】，弹出打开对话框，在底部的“文件类型”列表中，选中“所有文件”，显示所有类型的文件。指定全站仪导出数据文件的打开路径，并点击【打开】按钮，如下图所示：精品文档---下载后可任意编辑2. 弹出“文本导入向导-步骤 1”，假如数据文件中使用固定的分隔符号来分隔记录的不同字段，请单选“分隔符号”；假如数据文件使用固定的宽度（字节长度）来区分不同的字段，请单选“固定宽度”，本例单选“分隔符号”，点击【下一步】按钮。如图：3. 弹出“文本导入向导-步骤 2”，选择记录的字段间的分隔符号：Tab 键、分号、逗号、空格和其他等，本例单选“逗号”作为字段的分隔符号，点击【下一步】按钮。如图：4....
