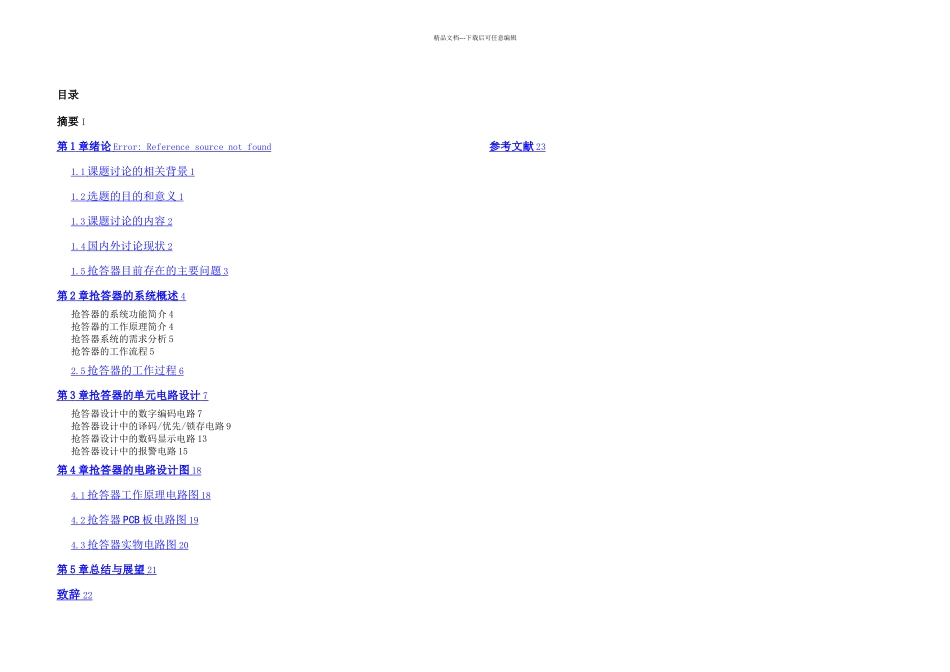

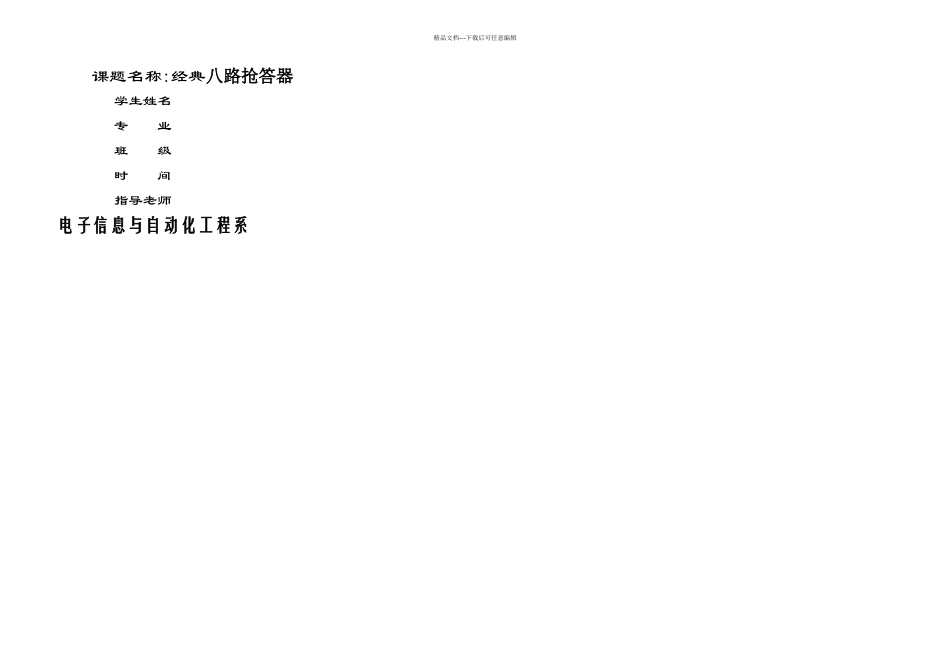

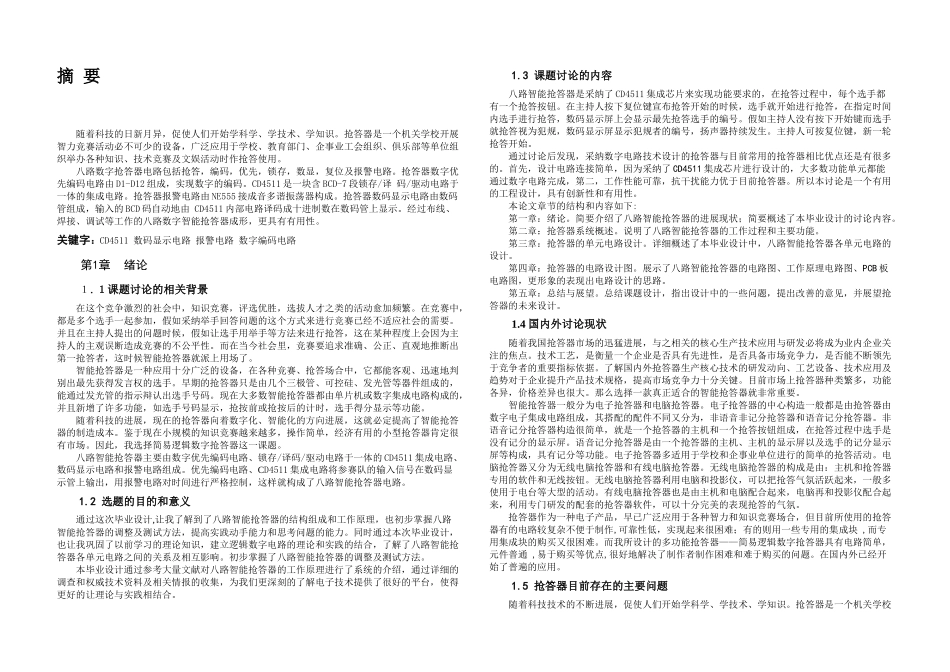

精品文档---下载后可任意编辑课题名称:经典八路抢答器学生姓名专 业班 级时 间指导老师电子信息与自动化工程系精品文档---下载后可任意编辑目录摘要 I第 1 章绪论 Error: Reference source not found 1.1 课题讨论的相关背景 1 1.2 选题的目的和意义 1 1.3 课题讨论的内容 2 1.4 国内外讨论现状 2 1.5 抢答器目前存在的主要问题 3 第 2 章抢答器的系统概述 4 抢答器的系统功能简介 4抢答器的工作原理简介 4抢答器系统的需求分析 5抢答器的工作流程 52.5 抢答器的工作过程 6 第 3 章抢答器的单元电路设计 7 抢答器设计中的数字编码电路 7抢答器设计中的译码/优先/锁存电路 9抢答器设计中的数码显示电路 13抢答器设计中的报警电路 15第 4 章抢答器的电路设计图 18 4.1 抢答器工作原理电路图 18 4.2 抢答器 PCB 板电路图 19 4.3 抢答器实物电路图 20 第 5 章总结与展望 21 致辞 22 参考文献 23 摘 要随着科技的日新月异，促使人们开始学科学、学技术、学知识。抢答器是一个机关学校开展智力竞赛活动必不可少的设备，广泛应用于学校、教育部门、企事业工会组织、俱乐部等单位组织举办各种知识、技术竞赛及文娱活动时作抢答使用。八路数字抢答器电路包括抢答，编码，优先，锁存，数显，复位及报警电路。抢答器数字优先编码电路由 D1-D12 组成，实现数字的编码。CD4511 是一块含 BCD-7 段锁存/译 码/驱动电路于一体的集成电路。抢答器报警电路由 NE555 接成音多谐振荡器构成。抢答器数码显示电路由数码管组成，输入的 BCD 码自动地由 CD4511 内部电路译码成十进制数在数码管上显示。经过布线、焊接、调试等工作的八路数字智能抢答器成形，更具有有用性。关键字：CD4511 数码显示电路 报警电路 数字编码电路第1章绪论１.１课题讨论的相关背景在这个竞争激烈的社会中，知识竞赛，评选优胜，选拔人才之类的活动愈加频繁。在竞赛中，都是多个选手一起参加，假如采纳举手回答问题的这个方式来进行竞赛已经不适应社会的需要。并且在主持人提出的问题时候，假如让选手用举手等方法来进行抢答，这在某种程度上会因为主持人的主观误断造成竞赛的不公平性。而在当今社会里，竞赛要追求准确、公正、直观地推断出第一抢答者，这时候智能抢答器就派上用场了。智能抢答器是一种应用十分广泛的设备，在各种竞赛、抢答场合中，它都能客观、迅速地判别出最先获得发言权的选手。早期...
