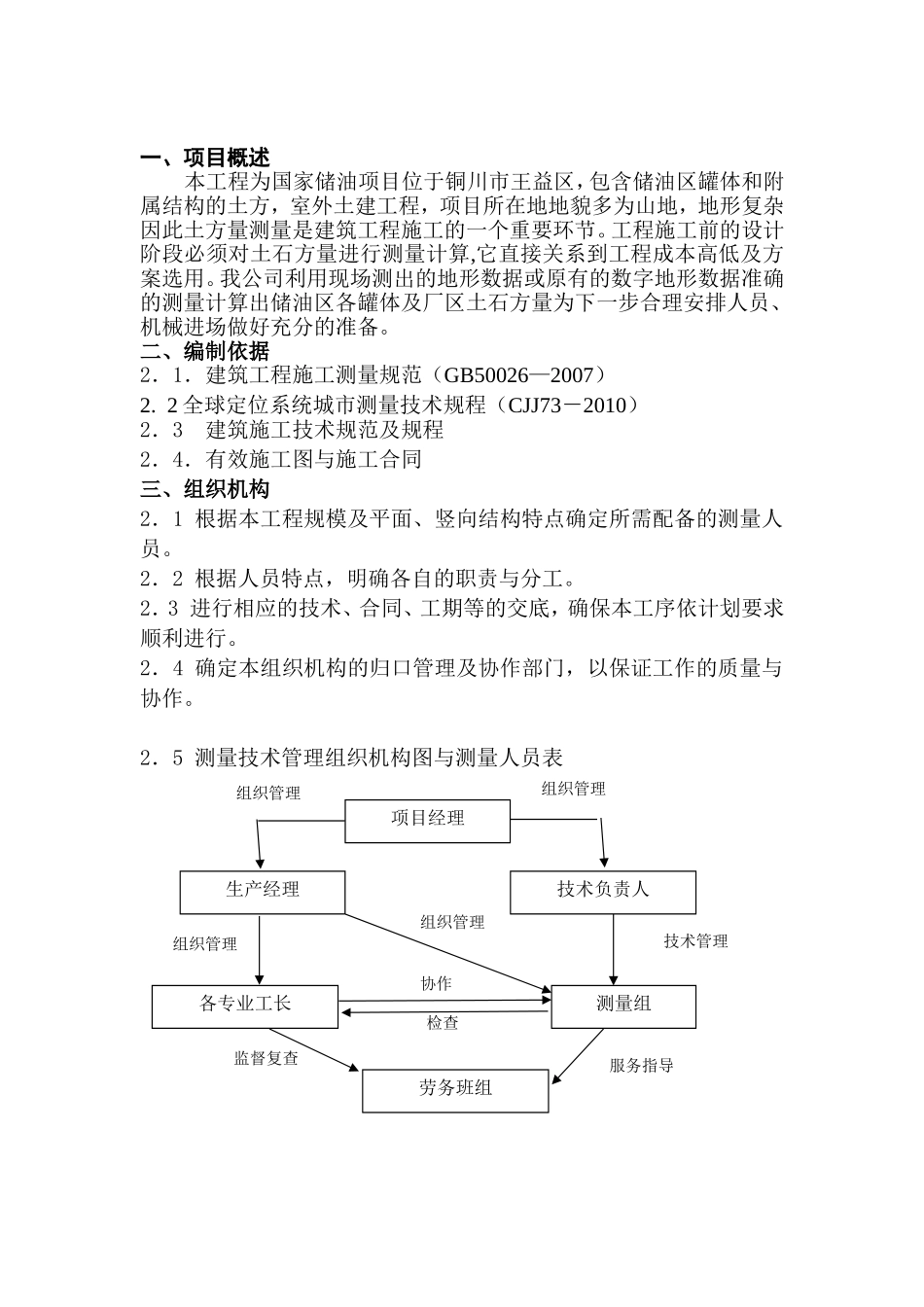

一、项目概述本工程为国家储油项目位于铜川市王益区，包含储油区罐体和附属结构的土方，室外土建工程，项目所在地地貌多为山地，地形复杂因此土方量测量是建筑工程施工的一个重要环节。工程施工前的设计阶段必须对土石方量进行测量计算,它直接关系到工程成本高低及方案选用。我公司利用现场测出的地形数据或原有的数字地形数据准确的测量计算出储油区各罐体及厂区土石方量为下一步合理安排人员、机械进场做好充分的准备。二、编制依据2．1．建筑工程施工测量规范（GB50026—2007）2.2全球定位系统城市测量技术规程（CJJ73－2010）2．3建筑施工技术规范及规程2．4．有效施工图与施工合同三、组织机构2．1根据本工程规模及平面、竖向结构特点确定所需配备的测量人员。2．2根据人员特点，明确各自的职责与分工。2．3进行相应的技术、合同、工期等的交底，确保本工序依计划要求顺利进行。2．4确定本组织机构的归口管理及协作部门，以保证工作的质量与协作。2．5测量技术管理组织机构图与测量人员表技术管理组织管理项目经理生产经理技术负责人各专业工长测量组劳务班组组织管理协作检查服务指导监督复查组织管理组织管理四、施工准备4．1技术准备4．1．1办理好城市坐标测量控制点、城市水准测量控制点、施工现场红线控制点的交接工作，并进行复核，经确认后作为施工测量控制的基准使用。4．1．2参与图纸会审，熟悉建筑、结构细部的平面、标高尺寸，进行施工图纸测量坐标的复核、换算工作，确保内业计算的准确性。4．1．3了解施工现场总平面布置及各施工阶段的的现场布置情况，分析各施工工序交接平面、竖向的尺寸及标高变化情况，并根据施工现场踏勘具体情况确定建立轴线控制网与高程控制网的最佳方案4．1．4根据确定的平面控制和高程控制方案选择测量路线、测量方法、测量仪器、协作人员及测量所需材料。4．1．5准备所需测量工具，协作人员及技术资料。1、主要仪器设备（仪器还未买不详）4．2现场准备4．2．1保证施工测量所需的现场材料：木桩、水泥、红砖、砂石料、红油漆、钢卷尺、铁锤等的到位及准备。职务姓名职责范围通讯方式备注测量负责人测量内外工作测量技术员测量内业测量组员现场测量测量组员现场测量名称型号或规格精度数量备注全站仪TPCON-S6022mm+2ppmm1台水准仪DS2±2mm2台塔尺铝合金5M2个对讲机MotoGP3183KM-5KM4个钢卷尺100M2个大铅锤5KG2个4．2．2保证现场平整通视，清除影响测量定位的障碍物。4．2．3准备好保护控制桩所需的相关材料、人员。4.3.1平面尺寸定位放线施工流程:测量准备引测控制桩至单体建筑物四个角桩引桩，加密控制桩检测校核单体建筑物引桩细部平面尺寸放线4.3.2高程控制放线施工流程:测量准备引测高程控制桩至单体建筑物附近对单体建筑物引测的高程控制点检测、校核细部高程控制放线五、测量分项施工工艺流程施工准备→建立平面、高程控制网→报验→复核无误→配合楼层放线、抄测标高→报验→复核轴线、标高→无误后进入下一层→中间复核控制网→配合结构楼层放线、抄测标高→报验→复核无误→装饰放线、全程标高测量→报验→外墙垂直度控制→无误进入下一工序→竣工图绘制六、建立平面控制网及工程定位测量（具体位置根据现场定）根据本工程施工总平面图，结合施工现场各阶段部平面布置图，采用全站仪直角坐标法，将总平面图上标示的坐标点放样出，建立场区主轴线控制方格网、主轴线控制方格网的各轴线如插图二所示七、建立高程控制网（具体位置根据现场定）将己有水准控制点的高程（）引测至施工现场，采用三级水准测量标准，往返测并进行闭合校算，经平差后将正确的高程标示在现场靠近施工单体固定的地方，并在场区内选择六个合适的地方作水准点控制网点，水准控制网点的布设位置如下插图六，水准网点的埋设形式详左图所示。水准网点埋设好后，待其稳定后将高程引测至其上，对整个水准控制网点进行高程平差(到同一绝对高程上)，形成记录，经复核无误后报请验收，验收无误后绘制水准网点环路图形成成果图后存档，水准网点派专人负责保护。八、各施工阶段的施工测量8.1原地貌测量外业测量对土方计算和准确性至关重要，所以在计算前应对现场进行实...
