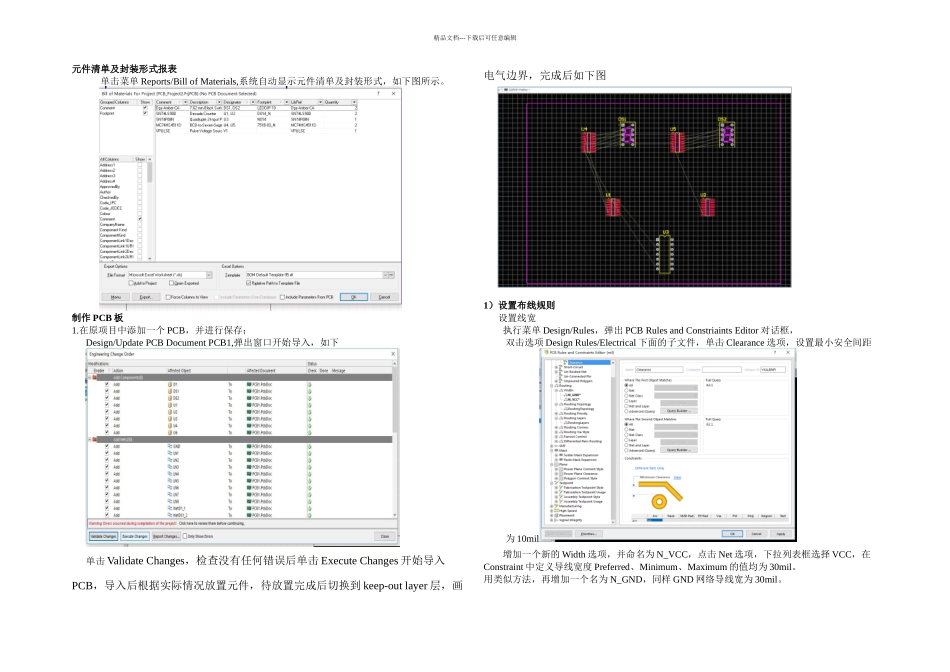

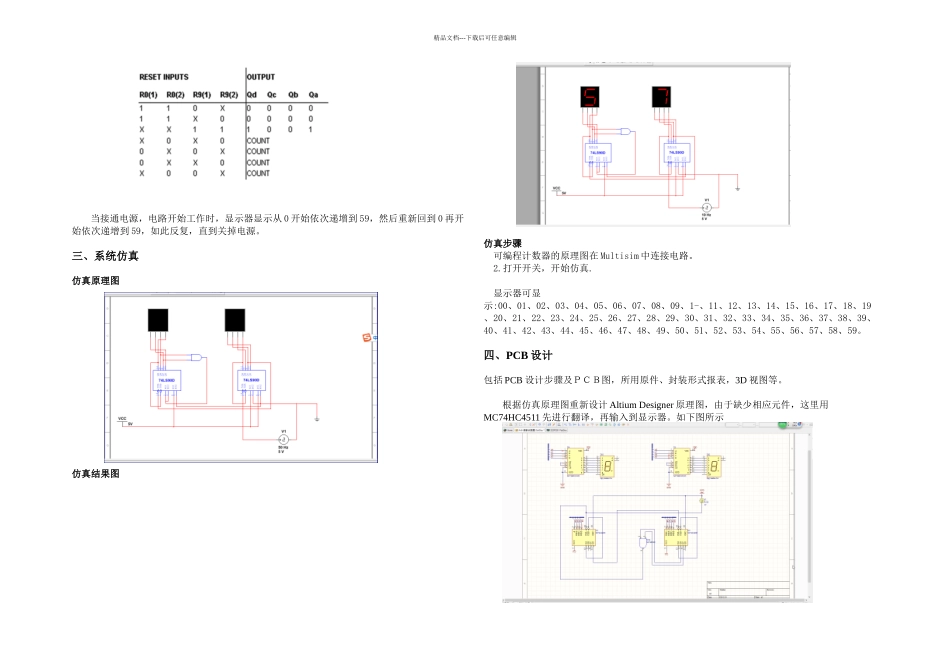

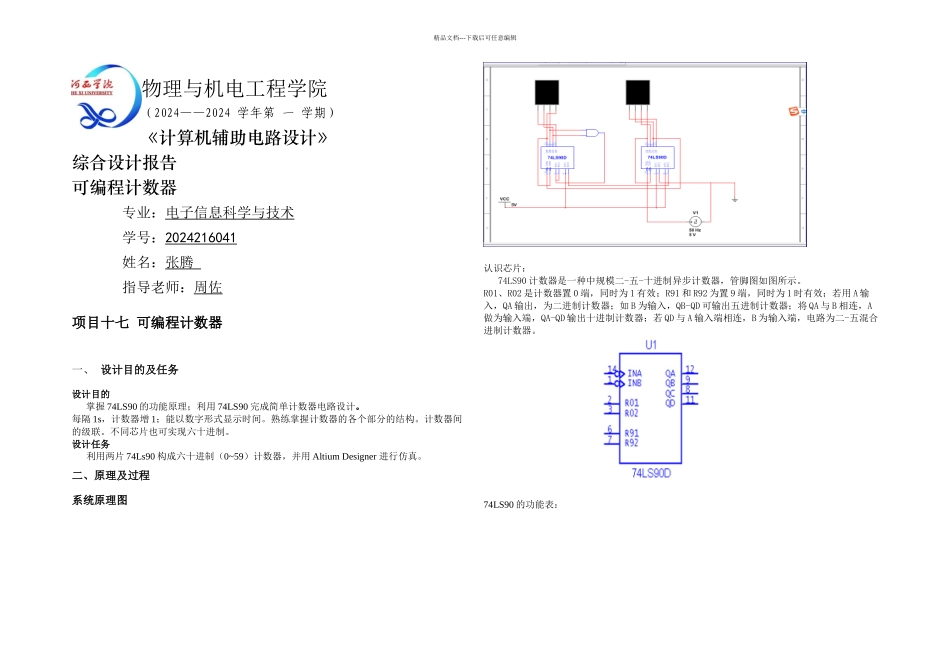

精品文档---下载后可任意编辑物理与机电工程学院(2024——2024 学年第 一 学期)《计算机辅助电路设计》综合设计报告可编程计数器专业:电子信息科学与技术学号:2024216041姓名:张腾 指导老师:周佐项目十七 可编程计数器一、 设计目的及任务设计目的掌握 74LS90 的功能原理;利用 74LS90 完成简单计数器电路设计。每隔 1s,计数器增 1;能以数字形式显示时间。熟练掌握计数器的各个部分的结构。计数器间的级联。不同芯片也可实现六十进制。设计任务利用两片 74Ls90 构成六十进制(0~59)计数器,并用 Altium Designer 进行仿真。二、原理及过程系统原理图认识芯片:74LS90 计数器是一种中规模二-五-十进制异步计数器,管脚图如图所示。R01、R02 是计数器置 0 端,同时为 1 有效;R91 和 R92 为置 9 端,同时为 1 时有效;若用 A 输入,QA 输出,为二进制计数器;如 B 为输入,QB-QD 可输出五进制计数器;将 QA 与 B 相连,A做为输入端,QA-QD 输出十进制计数器;若 QD 与 A 输入端相连,B 为输入端,电路为二-五混合进制计数器。74LS90 的功能表:精品文档---下载后可任意编辑当接通电源,电路开始工作时,显示器显示从 0 开始依次递增到 59,然后重新回到 0 再开始依次递增到 59,如此反复,直到关掉电源。三、系统仿真仿真原理图仿真结果图仿真步骤可编程计数器的原理图在 Multisim 中连接电路。2.打开开关,开始仿真.显示器可显示:00、01、02、03、04、05、06、07、08、09、1-、11、12、13、14、15、16、17、18、19、20、21、22、23、24、25、26、27、28、29、30、31、32、33、34、35、36、37、38、39、40、41、42、43、44、45、46、47、48、49、50、51、52、53、54、55、56、57、58、59。四、PCB 设计包括 PCB 设计步骤及PCB图,所用原件、封装形式报表,3D 视图等。根据仿真原理图重新设计 Altium Designer 原理图,由于缺少相应元件,这里用MC74HC4511 先进行翻译,再输入到显示器。如下图所示精品文档---下载后可任意编辑元件清单及封装形式报表单击菜单 Reports/Bill of Materials,系统自动显示元件清单及封装形式,如下图所示。制作 PCB 板1.在原项目中添加一个 PCB,并进行保存;Design/Update PCB Document PCB1,弹出窗口开始导入,如下单击 Validate Changes,检查没有任何错误后单击 Execute Changes 开始导入PCB,导入后根据实际情况放置元件...
