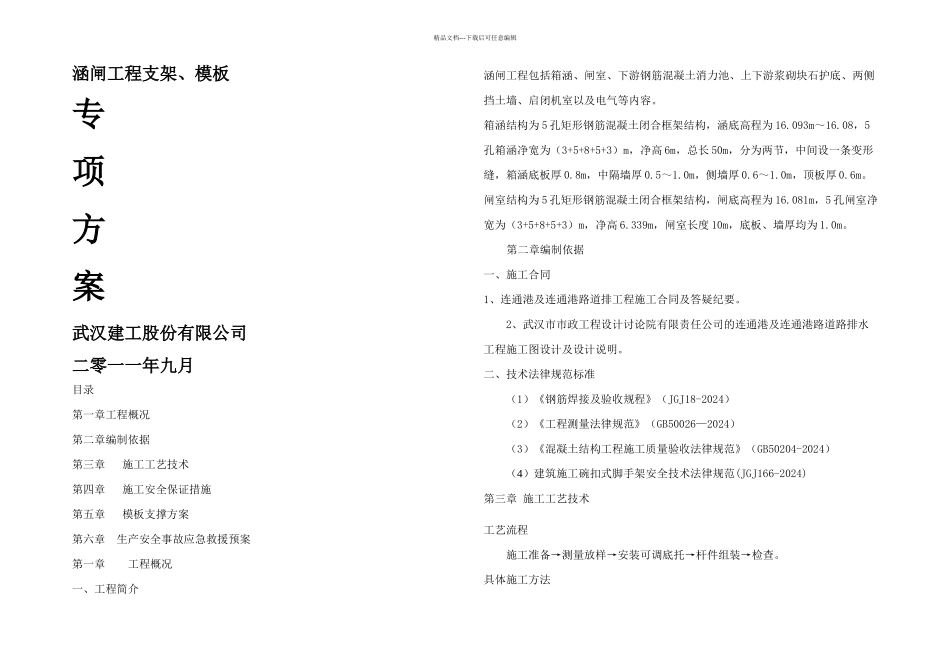

精品文档---下载后可任意编辑涵闸工程支架、模板专 项方案武汉建工股份有限公司二零一一年九月目录第一章工程概况第二章编制依据第三章 施工工艺技术第四章 施工安全保证措施第五章 模板支撑方案第六章 生产安全事故应急救援预案第一章 工程概况一、工程简介涵闸工程包括箱涵、闸室、下游钢筋混凝土消力池、上下游浆砌块石护底、两侧挡土墙、启闭机室以及电气等内容。箱涵结构为 5 孔矩形钢筋混凝土闭合框架结构，涵底高程为 16.093m～16.08，5孔箱涵净宽为（3+5+8+5+3）m，净高 6m，总长 50m，分为两节，中间设一条变形缝，箱涵底板厚 0.8m，中隔墙厚 0.5～1.0m，侧墙厚 0.6～1.0m，顶板厚 0.6m。闸室结构为 5 孔矩形钢筋混凝土闭合框架结构，闸底高程为 16.081m，5 孔闸室净宽为（3+5+8+5+3）m，净高 6.339m，闸室长度 10m，底板、墙厚均为 1.0m。第二章编制依据一、施工合同1、连通港及连通港路道排工程施工合同及答疑纪要。2、武汉市市政工程设计讨论院有限责任公司的连通港及连通港路道路排水工程施工图设计及设计说明。二、技术法律规范标准（1）《钢筋焊接及验收规程》（JGJ18-2024）（2）《工程测量法律规范》（GB50026—2024）（3）《混凝土结构工程施工质量验收法律规范》（GB50204-2024）（4）建筑施工碗扣式脚手架安全技术法律规范(JGJ166-2024)第三章 施工工艺技术工艺流程 施工准备→测量放样→安装可调底托→杆件组装→检查。具体施工方法精品文档---下载后可任意编辑 （1）接头组装 接头是立杆同横杆、斜杆的连接装置，应确保接头锁紧。组装时，先将上碗扣搁置在限位销上，将横杆、斜杆等接头插入下碗扣，使接头弧面与立杆密贴，待全部接头插入后，将上碗扣套下，并能用榔头顺时针沿切线敲击上碗扣凸头，直至上碗扣被限位销卡紧不再转动为止。 发现上碗扣扣不紧，或限位销不能进入上碗扣螺旋面，应检查立杆与横杆是否垂直，相邻的两下碗扣是否在同一水平面上（即横杆水平度是否符合要求）；下碗扣与立杆的同轴度是否符合要求；下碗扣的水平面同立杆轴线的垂直度是否符合要求；横杆接头与横杆是否变形；横杆接头的弧面中心线同横杆轴线是否垂直；下碗扣内有无砂浆等杂物填充等；如是装配原因，则应调整后锁紧；如是杆件本身原因，则应拆除，并送去整修。 （2）杆件组装顺序 在已处理好的地基或基垫上按设计位置安放立杆垫座或可调座，其上交错安装 m 和 1.2m 长立杆，调整立杆可调座，使同一层立...
