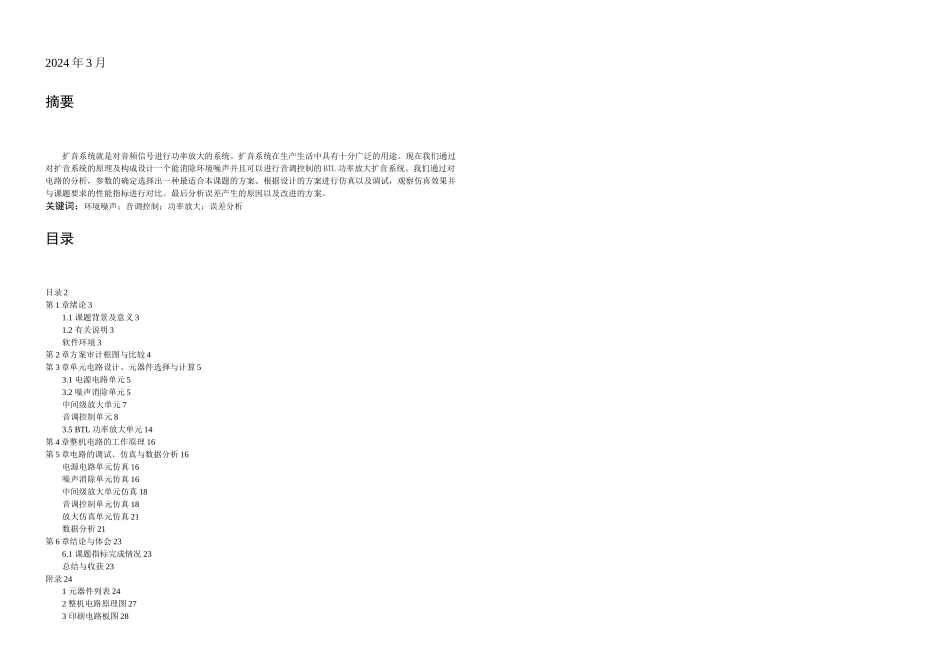

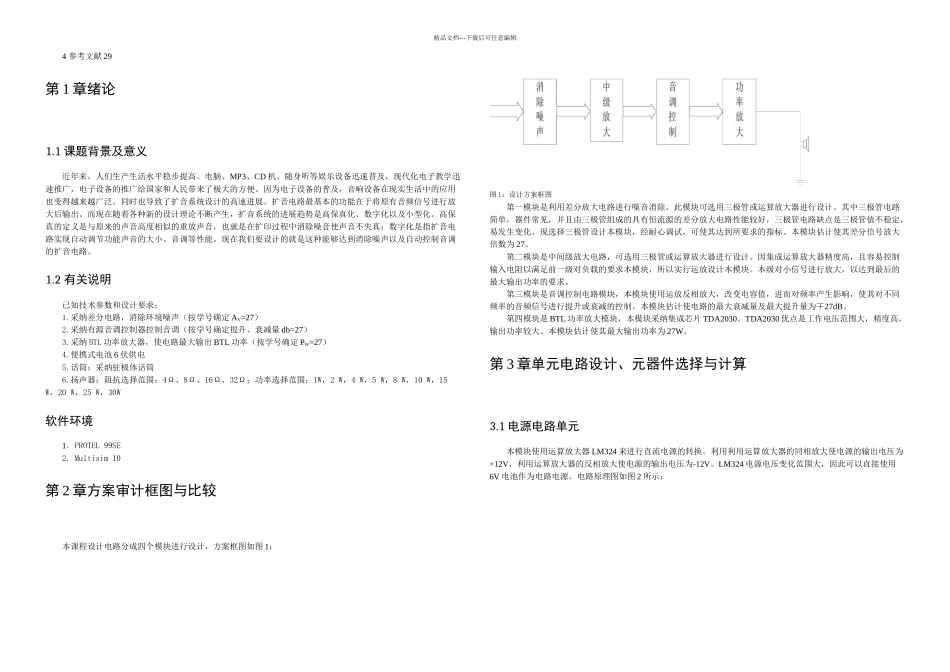

2024 年 3 月摘要扩音系统就是对音频信号进行功率放大的系统。扩音系统在生产生活中具有十分广泛的用途。现在我们通过对扩音系统的原理及构成设计一个能消除环境噪声并且可以进行音调控制的 BTL 功率放大扩音系统。我们通过对电路的分析，参数的确定选择出一种最适合本课题的方案。根据设计的方案进行仿真以及调试，观察仿真效果并与课题要求的性能指标进行对比。最后分析误差产生的原因以及改进的方案。关键词：环境噪声；音调控制；功率放大；误差分析目录目录 2第 1 章绪论 31.1 课题背景及意义 31.2 有关说明 3软件环境 3第 2 章方案审计框图与比较 4第 3 章单元电路设计、元器件选择与计算 53.1 电源电路单元 53.2 噪声消除单元 5中间级放大单元 7音调控制单元 83.5 BTL 功率放大单元 14第 4 章整机电路的工作原理 16第 5 章电路的调试、仿真与数据分析 16电源电路单元仿真 16噪声消除单元仿真 16中间级放大单元仿真 18音调控制单元仿真 18放大仿真单元仿真 21数据分析 21第 6 章结论与体会 236.1 课题指标完成情况 23总结与收获 23附录 241 元器件列表 242 整机电路原理图 273 印刷电路板图 28精品文档---下载后可任意编辑4 参考文献 29第 1 章绪论1.1 课题背景及意义近年来，人们生产生活水平稳步提高。电脑、MP3、CD 机、随身听等娱乐设备迅速普及，现代化电子教学迅速推广，电子设备的推广给国家和人民带来了极大的方便。因为电子设备的普及，音响设备在现实生活中的应用也变得越来越广泛。同时也导致了扩音系统设计的高速进展。扩音电路最基本的功能在于将原有音频信号进行放大后输出。而现在随着各种新的设计理论不断产生，扩音系统的进展趋势是高保真化、数字化以及小型化。高保真的定义是与原来的声音高度相似的重放声音，也就是在扩印过程中消除噪音使声音不失真；数字化是指扩音电路实现自动调节功能声音的大小、音调等性能。现在我们要设计的就是这种能够达到消除噪声以及自动控制音调的扩音电路。1.2 有关说明已知技术参数和设计要求：1.采纳差分电路，消除环境噪声（按学号确定 AV=27）2.采纳有源音调控制器控制音调（按学号确定提升、衰减量 db=27）3.采纳 BTL 功率放大器，使电路最大输出 BTL 功率（按学号确定 PW=27）4.便携式电池 6 伏供电5.话筒：采纳驻极体话筒6.扬声器：阻抗选择范围：4Ω、8Ω、16Ω、32Ω；功率选择范围：1W，2 W，4 W，5 W...
