典型组合逻辑电路

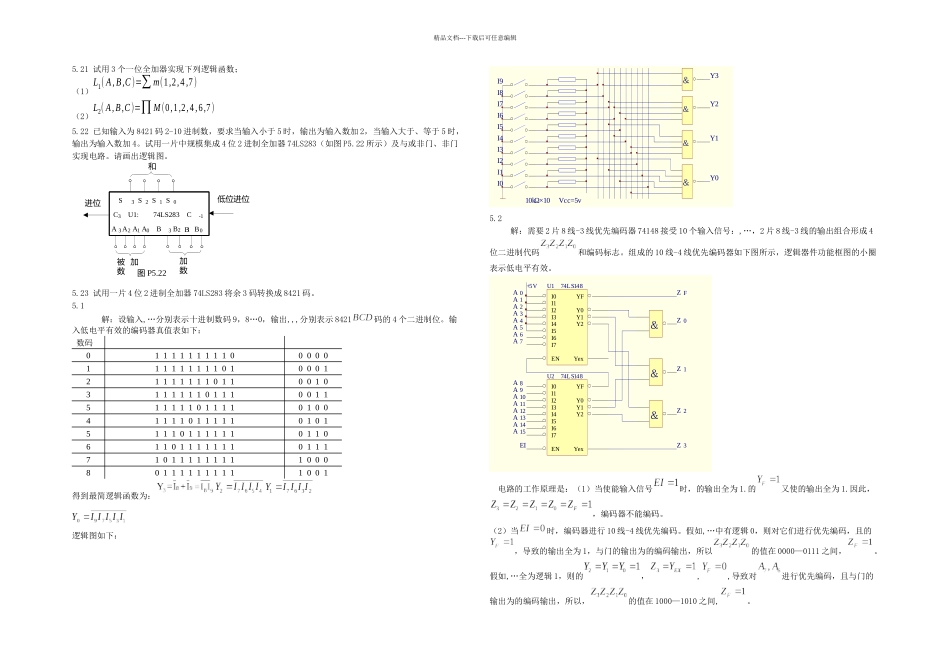

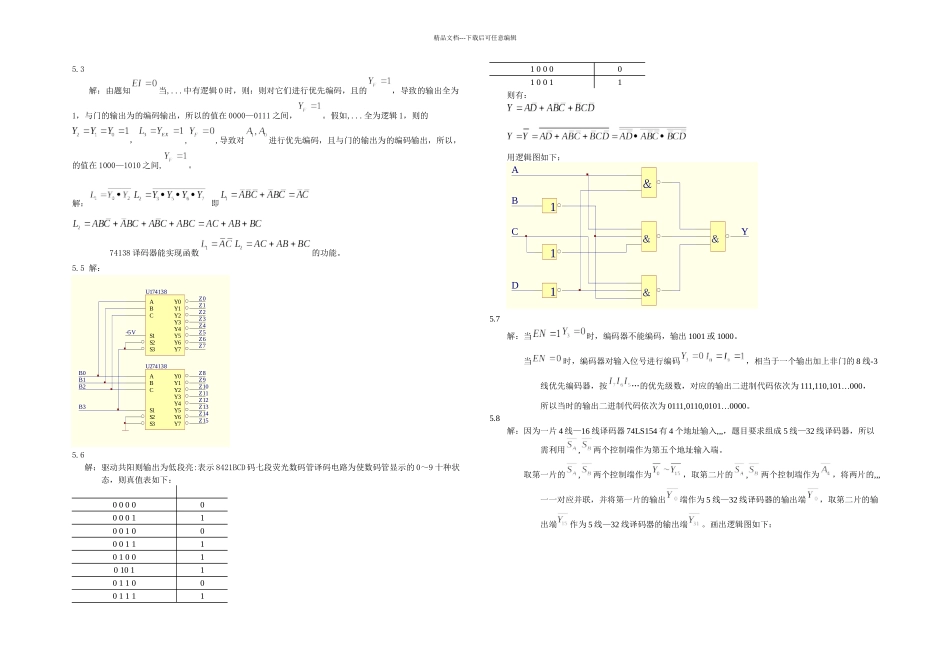

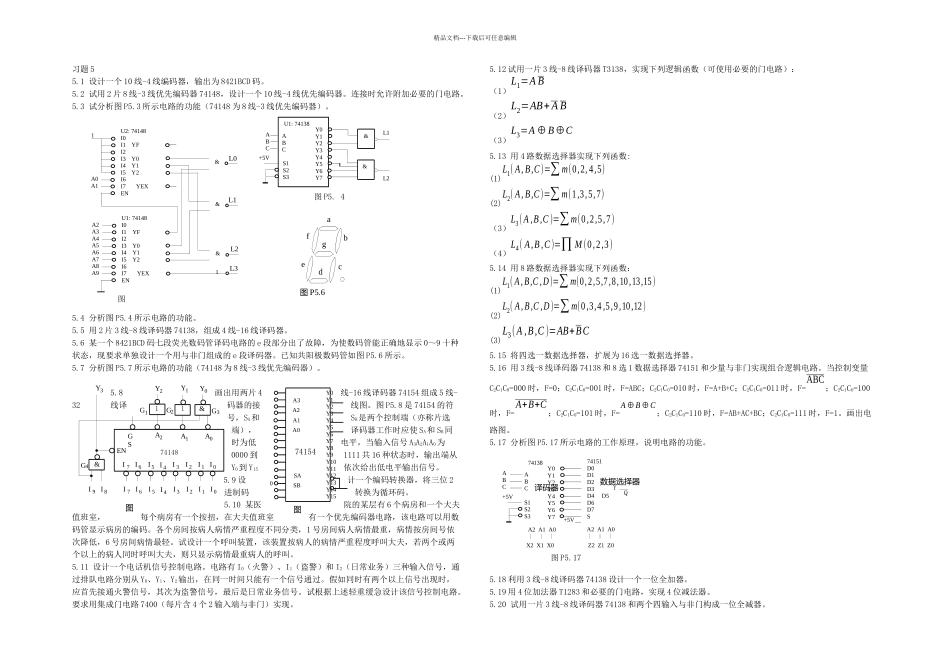

U1: 74138L1L2Y0Y1Y2Y3Y4Y5Y6Y7ABCS1S2S3ABC+5V&&图 P5. 4U2: 74148I0I1 YFI2I3 Y0I4 Y1I5 Y2I6I7 YEXENA0A1U1: 74148I0I1 YFI2I3 Y0I4 Y1I5 Y2I6I7 YEXENA2A3A4A5A6A7A8A9&&&L0L1L2L3图11图 P5.6abcdefg72I0I1A6I5I4II3I0I74148AENGS21AII457I162III03II11I98IY0Y1Y2Y3&&GGGG1234图Y0Y1Y2Y3Y4Y5Y6Y7Y8Y9Y10Y11Y12Y13Y14Y150 A3 A2 A1 A0 SA SB74154图74138图 P5.17 Y0Y1Y2Y3Y4Y5Y6Y7ABCS1S2S3ABC+5V+5V74151D0D1 D2D3 D4 D5 D6 D7 SA2 A1 A0A2 A1 A0X2 X1 X0Z2 Z1 Z0Y Q 数据选择器译码器精品文档---下载后可任意编辑习题 55.1 设计一个 10 线-4 线编码器，输出为 8421BCD 码。5.2 试用 2 片 8 线-3 线优先编码器 74148，设计一个 10 线-4 线优先编码器。连接时允许附加必要的门电路。5.3 试分析图 P5.3 所示电路的功能（74148 为 8 线-3 线优先编码器）。5.4 分析图 P5.4 所示电路的功能。5.5 用 2 片 3 线-8 线译码器 74138，组成 4 线-16 线译码器。5.6 某一个 8421BCD 码七段荧光数码管译码电路的 e 段部分出了故障，为使数码管能正确地显示 0～9 十种状态，现要求单独设计一个用与非门组成的 e 段译码器。已知共阳极数码管如图 P5.6 所示。5.7 分析图 P5.7 所示电路的功能（74148 为 8 线-3 线优先编码器）。5.8 画出用两片 4线-16 线译码器 74154 组成 5 线-32线译码器的接线图。图 P5.8 是 74154 的符号，SA和SB是两个控制端（亦称片选端），译码器工作时应使 SA和 SB同时为低电平，当输入信号 A3A2A1A0为0000 到1111 共 16 种状态时，输出端从Y0到 Y15依次给出低电平输出信号。5.9 设计一个编码转换器，将三位 2进制码转换为循环码。5.10 某医院的某层有 6 个病房和一个大夫值班室，每个病房有一个按扭，在大夫值班室有一个优先编码器电路，该电路可以用数码管显示病房的编码。各个房间按病人病情严重程度不同分类，1 号房间病人病情最重，病情按房间号依次降低，6 号房间病情最轻。试设计一个呼叫装置，该装置按病人的病情严重程度呼叫大夫，若两个或两个以上的病人同时呼叫大夫，则只显示病情最重病人的呼叫。5.11 设计一个电话机信号控制电路。电路有 I0（火警）、I1（盗警）和 I2（日常业务）三种输入信号，通过排队电路分别从 Y0、Y1、Y2输出，在同一时间只能有一个信号通过。假如同时有两个以上信...
