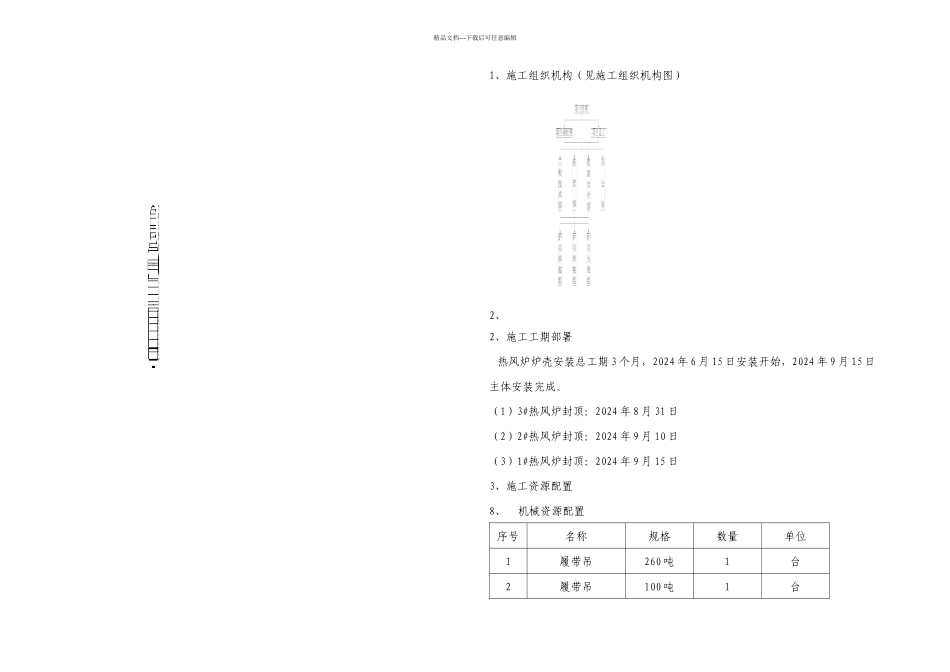

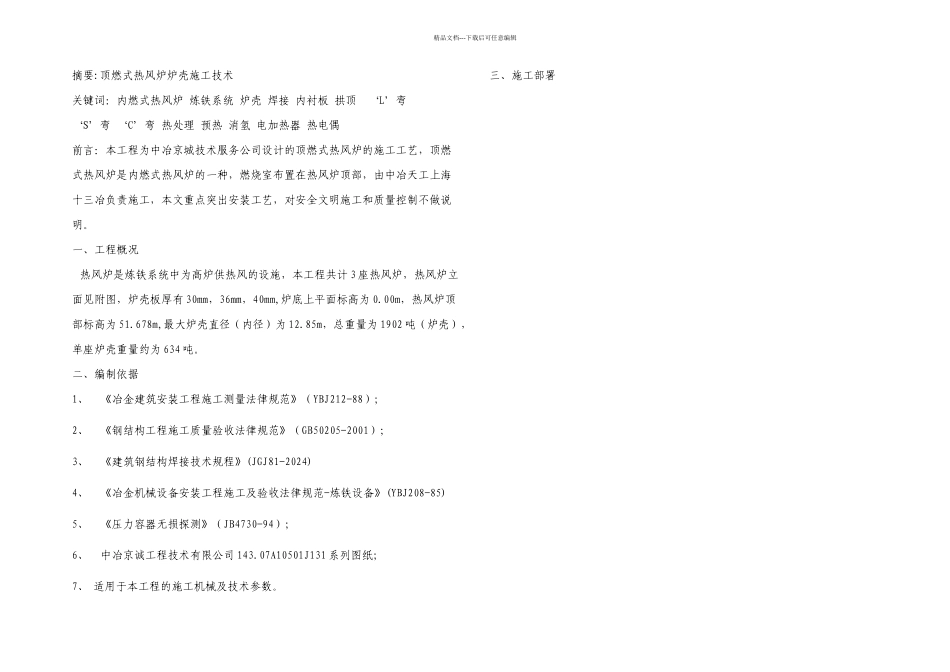

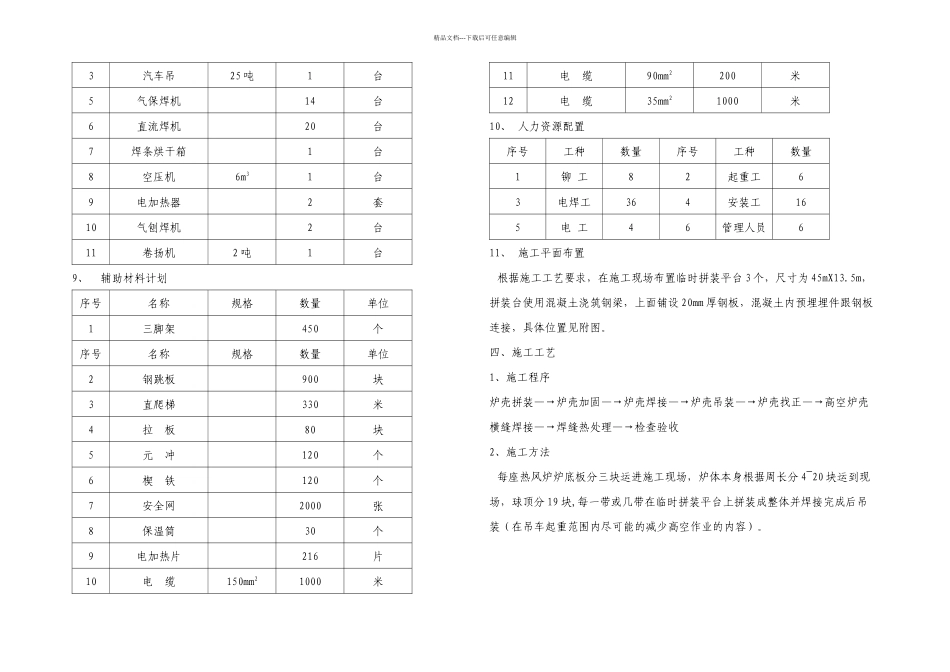

精品文档---下载后可任意编辑摘要:顶燃式热风炉炉壳施工技术关键词:内燃式热风炉 炼铁系统 炉壳 焊接 内衬板 拱顶 ‘L’弯 ‘S’弯 ‘C’弯 热处理 预热 消氢 电加热器 热电偶 前言:本工程为中冶京城技术服务公司设计的顶燃式热风炉的施工工艺,顶燃式热风炉是内燃式热风炉的一种,燃烧室布置在热风炉顶部,由中冶天工上海十三冶负责施工,本文重点突出安装工艺,对安全文明施工和质量控制不做说明。一、工程概况热风炉是炼铁系统中为高炉供热风的设施,本工程共计 3 座热风炉,热风炉立面见附图,炉壳板厚有 30mm,36mm,40mm,炉底上平面标高为 0.00m,热风炉顶部标高为 51.678m,最大炉壳直径(内径)为 12.85m,总重量为 1902 吨(炉壳),单座炉壳重量约为 634 吨。二、编制依据1、《冶金建筑安装工程施工测量法律规范》(YBJ212-88);2、《钢结构工程施工质量验收法律规范》(GB50205-2001);3、《建筑钢结构焊接技术规程》(JGJ81-2024)4、《冶金机械设备安装工程施工及验收法律规范-炼铁设备》(YBJ208-85)5、《压力容器无损探测》(JB4730-94);6、中冶京诚工程技术有限公司 143.07A10501J131 系列图纸;7、 适用于本工程的施工机械及技术参数。三、施工部署精品文档---下载后可任意编辑1、施工组织机构(见施工组织机构图)2、2、施工工期部署热风炉炉壳安装总工期 3 个月,2024 年 6 月 15 日安装开始,2024 年 9 月 15 日主体安装完成。(1)3#热风炉封顶:2024 年 8 月 31 日(2)2#热风炉封顶:2024 年 9 月 10 日(3)1#热风炉封顶:2024 年 9 月 15 日3、施工资源配置8、机械资源配置序号名称规格数量单位1履带吊260 吨1台2履带吊100 吨1台精品文档---下载后可任意编辑3汽车吊25 吨1台5气保焊机14台6直流焊机20台7焊条烘干箱1台8空压机6m31台9电加热器2套10气刨焊机2台11卷扬机2 吨1台9、辅助材料计划序号名称规格数量单位1三脚架450个序号名称规格数量单位2钢跳板900块3直爬梯330米4拉 板80块5元 冲120个6楔 铁120个7安全网2000张8保温筒30个9电加热片216片10电 缆150mm21000米11电 缆90mm2200米12电 缆35mm21000米10、 人力资源配置序号工种数量序号工种数量1铆 工82起重工63电焊工364安装工165电 工46管理人员611、 施工平面布置根据施工工艺要求,在施工现场布置临时拼装平台 3 个,尺寸为 45mX13.5m,拼装台使用混凝土浇筑钢梁,上面铺设 20mm 厚...
