内蒙古大唐国际锡林郭勒盟万吨年煤基烯烃项目大型设备吊装方案

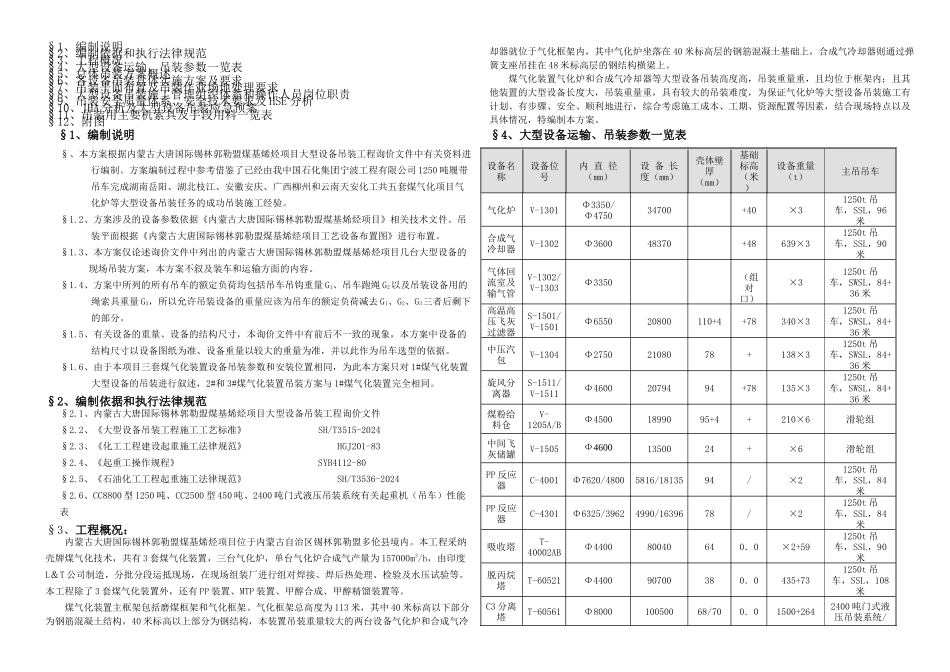

内蒙古大唐国际锡林郭勒盟万吨年煤基烯烃项目大型设备吊装方案_第1页
1/47

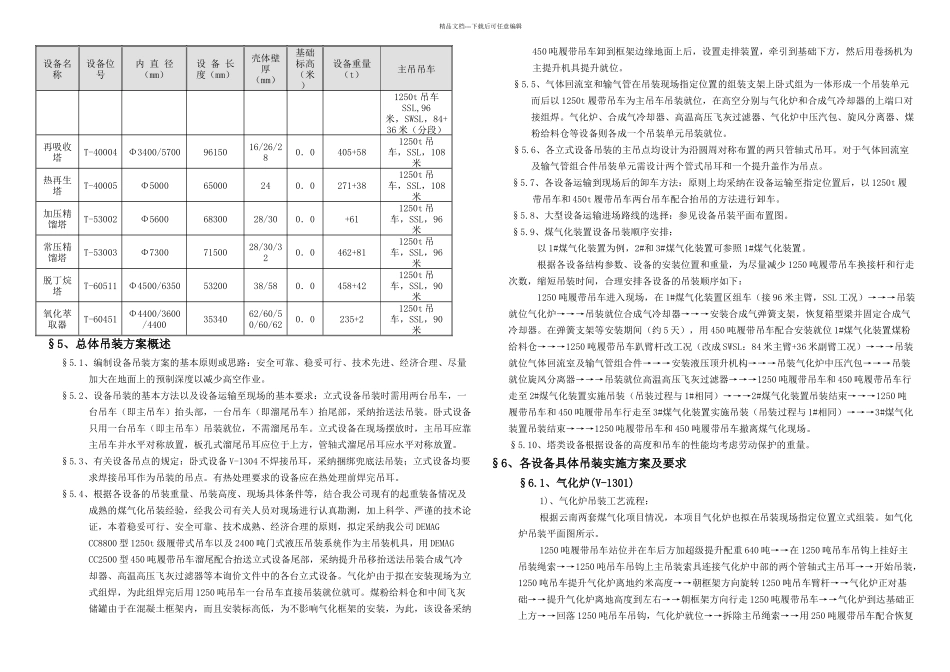

内蒙古大唐国际锡林郭勒盟万吨年煤基烯烃项目大型设备吊装方案_第2页
2/47

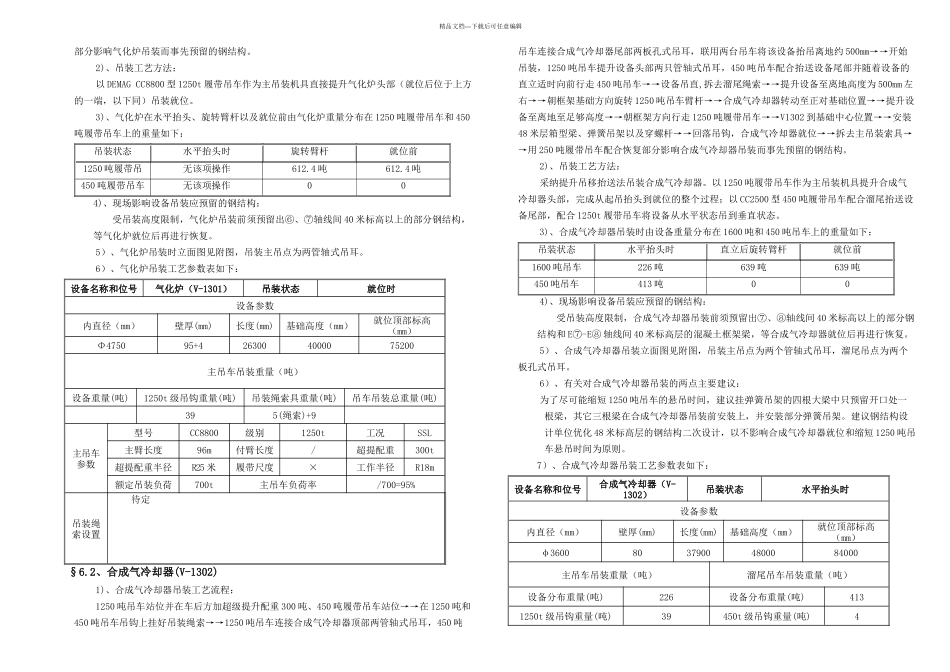

内蒙古大唐国际锡林郭勒盟万吨年煤基烯烃项目大型设备吊装方案_第3页
3/47
§1、编制说明§2、编制依据和执行法律规范§3、工程概况§4、大型设备运输、吊装参数一览表§5、总体吊装方案概述§6、各设备吊装具体实施方案及要求§7、吊装平面布置及吊装作业场地处理要求§8、大型设备吊装施工管理组织体系和操作人员岗位职责§9、吊装安全质量体系、安全技术要求及 HSE 分析§10、JHA 分析及大型设备吊装应急预案§11、吊装用主要机索具及手段用料一览表§12、附图§1、编制说明§、本方案根据内蒙古大唐国际锡林郭勒盟煤基烯烃项目大型设备吊装工程询价文件中有关资料进行编制。方案编制过程中参考借鉴了已经由我中国石化集团宁波工程有限公司 1250 吨履带吊车完成湖南岳阳、湖北枝江、安徽安庆、广西柳州和云南天安化工共五套煤气化项目气化炉等大型设备吊装任务的成功吊装施工经验。§1.2、方案涉及的设备参数依据《内蒙古大唐国际锡林郭勒盟煤基烯烃项目》相关技术文件。吊装平面根据《内蒙古大唐国际锡林郭勒盟煤基烯烃项目工艺设备布置图》进行布置。§1.3、本方案仅论述询价文件中列出的内蒙古大唐国际锡林郭勒盟煤基烯烃项目几台大型设备的现场吊装方案,本方案不叙及装车和运输方面的内容。§1.4、方案中所列的所有吊车的额定负荷均包括吊车吊钩重量 G1、吊车跑绳 G2以及吊装设备用的绳索具重量 G3,所以允许吊装设备的重量应该为吊车的额定负荷减去 G1、G2、G3三者后剩下的部分。§1.5、有关设备的重量、设备的结构尺寸,本询价文件中有前后不一致的现象,本方案中设备的结构尺寸以设备图纸为准、设备重量以较大的重量为准,并以此作为吊车选型的依据。§1.6、由于本项目三套煤气化装置设备吊装参数和安装位置相同,为此本方案只对 1#煤气化装置大型设备的吊装进行叙述,2#和 3#煤气化装置吊装方案与 1#煤气化装置完全相同。§2、编制依据和执行法律规范§2.1、内蒙古大唐国际锡林郭勒盟煤基烯烃项目大型设备吊装工程询价文件§2.2、《大型设备吊装工程施工工艺标准》 SH/T3515-2024§2.3、《化工工程建设起重施工法律规范》 HGJ201-83§2.4、《起重工操作规程》 SYB4112-80§2.5、《石油化工工程起重施工法律规范》 SH/T3536-2024§2.6、CC8800 型 1250 吨、CC2500 型 450 吨、2400 吨门式液压吊装系统有关起重机(吊车)性能表§3、工程概况:内蒙古大唐国际锡林郭勒盟煤基烯烃项目位于内蒙古自治区锡林郭勒盟多伦县境内。本工程采纳壳牌煤气化技术,共有 3 套煤气化装置,三台气化炉...
