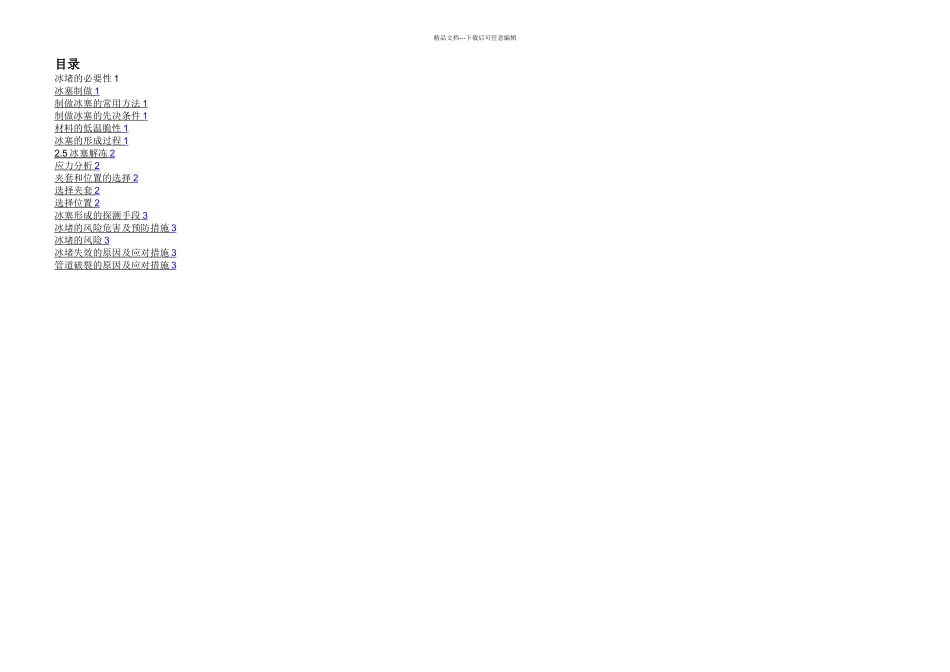

精品文档---下载后可任意编辑精品文档---下载后可任意编辑目录冰堵的必要性 1冰塞制做 1 制做冰塞的常用方法 1 制做冰塞的先决条件 1 材料的低温脆性 1 冰塞的形成过程 1 2.5 冰塞解冻 2 应力分析 2 夹套和位置的选择 2 选择夹套 2 选择位置 2 冰塞形成的探测手段 3 冰堵的风险危害及预防措施 3 冰堵的风险 3 冰堵失效的原因及应对措施 3 管道破裂的原因及应对措施 3 精品文档---下载后可任意编辑1.0冰堵的必要性在核电厂或化工工艺系统(介质为液态)中,设备出现故障需维修或更换,必须对系统进行隔离,而该系统的相关部分无隔离设备,或隔离设备不可用,或隔离设备本身需要维修等,造成系统不能隔离;同时,由于安全(例如,作为反应堆热阱的主热传输系统在任何时候必须充满水)和经济(系统介质量大、疏排和充装时间长;重水降级,放射性外逸)上的原因,介质疏排难度大或难于满足运行要求,这种情况下,采纳冰塞来进行系统隔离是一种可行的方法,即:利用冷却剂(液氮或干冰等)对需要隔离的系统管道进行局部冷却,使该管段内的液态介质结冰,形成一段能承受相当高压力的冰塞,从而实现系统隔离的目的。同时,可以避开了整个系统的停运或疏排,避开了重水系统重水的降级,以及放射性物质的外逸等。因此,具备冰堵的能力对堆核电站的安全运行和经济性有重大的意义。2.0冰塞制做冰塞是管道内的一段冰冻的液体,通过低温冷却剂冷却管道内介质来制做。冰塞形成后能承载相当高的压力,甚至能承受超过管道的破裂压力。根据实验得知,完整的冰塞至少能承受 10Mpa 以上的压力。液氮和液态二氧化碳都是理想的冷却剂。液氮的蒸发温度为-196℃;液态二氧化碳在常温常压下形成干冰,干冰的升华温度为-78℃。制做冰塞的常用方法制做冰塞方法通常有:液氮法、干冰法(1) 液氮法:图一是利用液氮制做冰塞的典型做法。将冰塞夹套固定于工艺管道适当的位置,当液氮供应阀打开时,液氮充满夹套,之后保持阀门一定开度,使夹套中液氮保持在满液位。管道内的液体逐渐冷却,从管壁向内结冰,直至形成冰塞。挥发的氮气从冰塞夹套上部 2个排气口排到大气。液氮温度很低,可用于直径较大(2”-16”)的管道上制做冰塞。(2) 干冰法:利用干冰制做冰塞的方法:如图二,将干冰夹套绑扎于工艺管道上,打开钢瓶阀门,在干冰夹套中形成足量干冰,关闭钢瓶阀门。适度挤压,保证干冰与管道接触良好。气化的 CO2 从干冰夹套和管道的间隙...
