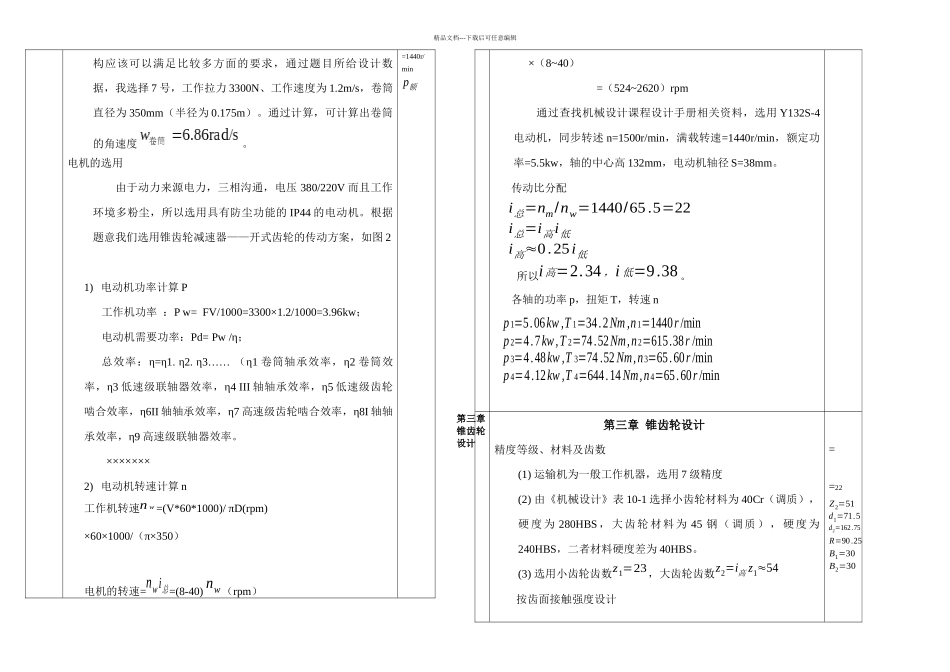

带式传输机设计说明书专业班级: 13 机械 2 班 姓 名: 梁桂铭学 号: 1307200088指导老师: 江帆、戴新完成日期: 2024 年月 24 日 广州大学机电工程系 目录 第一章 设计任务--------------------------------------------3 第二章 整体初步设计--------------------------------------4 第三章 锥齿轮设计-----------------------------------------6 第四章 直齿轮设计-----------------------------------------11 第五章 高速轴的设计--------------------------------------17 第六章 低速轴的设计--------------------------------------23 第七章 键的校核--------------------------------------------29 第八章 箱体的设计-----------------------------------------30 第九章 润滑设计--------------------------------------------32 第十章 数据总结--------------------------------------------33参考文献------------------------------------------------------35第一章 设计任务:带式运输机工作传动装置的设计1.1 工作原理已知条件 工作条件:两班制,连续单向运转,载荷平稳,室内工作,有粉尘,环境最高温度 35℃; 使用折旧期:8 年; 检修间隔期:四年一次大修,两年一次中修,半年一次小修; 动力来源:电力,三相沟通,电压 380/220V; 运输带速度允许误差:±5%; 制造条件及生产批量:一般机械厂制造,小批量生产。设计数据 设计过程结果第 二 章 整 体 的初 步 设第二章 整体的初步设计根据题意,这是一般机械制造运输传动系统,考虑到为大多数机械厂使用,所以载重量不会太大,而且载荷较平稳。所以,可以选择运输带工作压力为 3300N 左右的传动机1选 用Y132S-4电动机.传动比:i高=2.34i低=9.38序号12345678910运输带工作压力 F/N1500220023002500260028003300400045004800运输带工作速度 m/s1.4卷筒直径D/mm220240300400220350350400400500精品文档---下载后可任意编辑构应该可以满足比较多方面的要求,通过题目所给设计数据,我选择 7 号,工作拉力 3300N、工作速度为 1.2m/s,卷筒直径为 350mm(半径为 0.175m)。通过计算,可计算出卷筒的角速度。电机的选用由于动力来源电力,三相沟通,电压 380/220V 而且工作环境多粉尘,所以选用具有防尘功能的 IP44 的电动机。根据题意我们选用锥齿轮减速器——开式齿轮的传动方案,如图 2...
