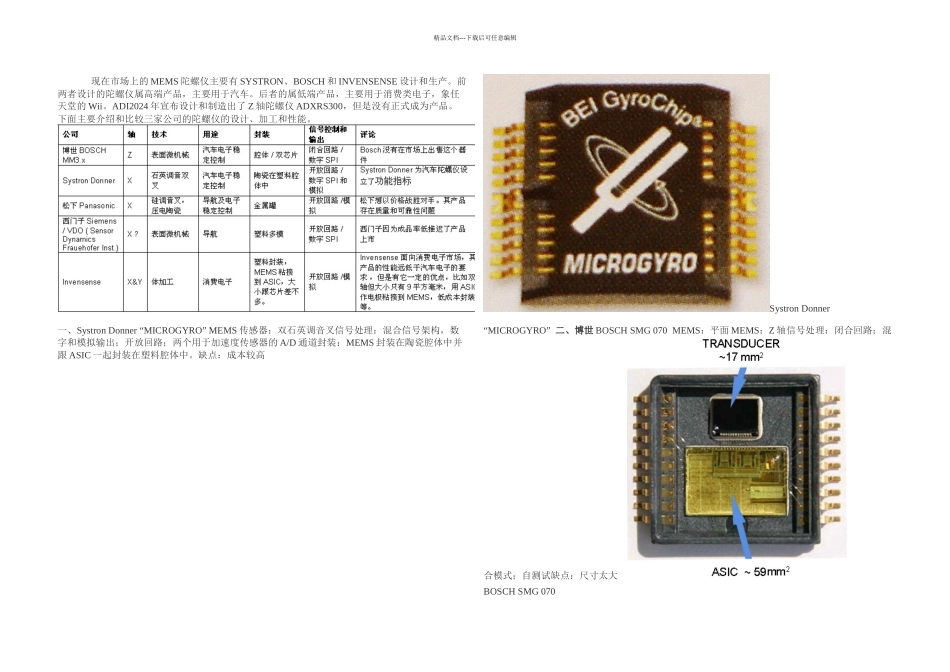

精品文档---下载后可任意编辑 现在市场上的 MEMS 陀螺仪主要有 SYSTRON、BOSCH 和 INVENSENSE 设计和生产。前两者设计的陀螺仪属高端产品,主要用于汽车。后者的属低端产品,主要用于消费类电子,象任天堂的 Wii。ADI2024 年宣布设计和制造出了 Z 轴陀螺仪 ADXRS300,但是没有正式成为产品。下面主要介绍和比较三家公司的陀螺仪的设计、加工和性能。 一、Systron Donner “MICROGYRO” MEMS 传感器:双石英调音叉信号处理:混合信号架构,数字和模拟输出;开放回路;两个用于加速度传感器的 A/D 通道封装:MEMS 封装在陶瓷腔体中并跟 ASIC 一起封装在塑料腔体中。缺点:成本较高Systron Donner “MICROGYRO” 二、博世 BOSCH SMG 070 MEMS:平面 MEMS;Z 轴信号处理:闭合回路;混合模式;自测试缺点:尺寸太大 BOSCH SMG 070 精品文档---下载后可任意编辑BOSCH SMG 070 原理图 三、INVENSENSE IDG 300MEMS:体加工技术;用 ASIC 作封盖并提供收集和驱动信号的电极信号处理:开路;模拟缺点:无零点修正;温度导致+/-50 度/秒的漂移。(汽车电子要求度/秒) INVENSENSE IDG 300精品文档---下载后可任意编辑INVENSENSE IDG 300 原理图(曹志良)
